Máy cấp keo là thiết bị được sử dụng rộng rãi trong các ngành điện tử, ô tô, xe máy điện, pin năng lượng và nhiều lĩnh vực sản xuất công nghiệp hiện đại. Tuy nhiên, hiệu quả của một hệ thống cấp keo tự động không chỉ phụ thuộc vào robot hay bơm định lượng mà còn nằm ở bộ phận van cấp keo. Việc lựa chọn đúng loại van giúp thiết bị tra keo hoạt động ổn định, kiểm soát chính xác lượng vật liệu, hạn chế hiện tượng nhỏ giọt, tắc đầu keo hoặc sai định lượng trong quá trình sản xuất. Với kinh nghiệm triển khai nhiều giải pháp tự động hóa công nghiệp, AMC sẽ cùng doanh nghiệp tìm hiểu các loại van phổ biến trên máy cấp keo và máy bôi keo tự động để lựa chọn giải pháp phù hợp cho từng ứng dụng.
1. Vai trò của van trong máy cấp keo
Van là bộ phận trực tiếp kiểm soát dòng vật liệu bên trong hệ thống cấp keo. Mặc dù có kích thước không lớn nhưng đây lại là thành phần quyết định độ chính xác của điểm keo, tốc độ cấp keo và sự ổn định của toàn bộ dây chuyền. Một chiếc máy cấp keo hiện đại nếu sử dụng sai loại van vẫn có thể gặp các lỗi như nhỏ giọt, kéo sợi, tắc nghẽn hoặc phân phối vật liệu không đồng đều.
Trong thực tế, mỗi loại vật liệu đều có đặc tính khác nhau về độ nhớt, tốc độ đóng rắn và yêu cầu cấp phát. Vì vậy, van cấp keo cần được lựa chọn phù hợp để đảm bảo hệ thống vận hành ổn định và duy trì độ chính xác lâu dài. Đây cũng là yếu tố quan trọng khi doanh nghiệp đầu tư các giải pháp máy cấp keo, máy tra keo hay thiết bị bôi keo tự động, bởi chất lượng của điểm keo cuối cùng không chỉ phụ thuộc vào bộ điều khiển mà còn phụ thuộc rất lớn vào loại van được sử dụng.
2. Các loại van trong máy cấp keo phổ biến hiện nay

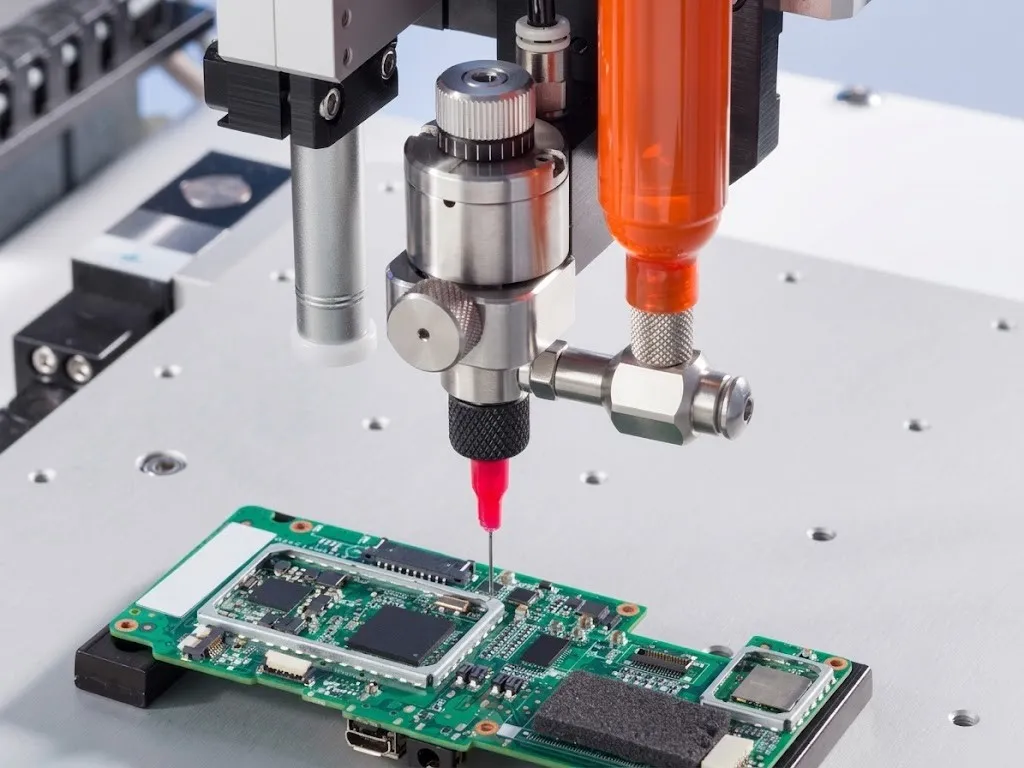

2.1. Van kim (Needle Valve)
Van kim là loại van được sử dụng phổ biến nhất trong các hệ thống máy cấp keo hiện nay. Loại van này hoạt động dựa trên cơ chế đầu kim di chuyển lên xuống để đóng hoặc mở đường dẫn vật liệu, từ đó kiểm soát chính xác lượng keo được phân phối ra ngoài. Nhờ khả năng điều chỉnh hành trình kim linh hoạt cùng hệ thống xi lanh khí nén có lực đẩy lớn, van kim cho phép cấp keo nhanh, dứt khoát và hạn chế hiện tượng nhỏ giọt sau khi dừng.
Ưu điểm nổi bật của van kim là khả năng tạo ra các điểm keo hoặc đường keo có độ lặp lại cao, phù hợp với những ứng dụng yêu cầu độ chính xác tốt nhưng vẫn đảm bảo chi phí đầu tư hợp lý. Ngoài ra, cấu tạo bằng thép không gỉ cùng khả năng tương thích với nhiều loại đầu kim khác nhau giúp loại van này dễ dàng đáp ứng nhiều yêu cầu sản xuất. Van kim thường được sử dụng với các loại keo có độ nhớt thấp đến trung bình như epoxy, polyurethane, silicone hoặc keo UV. Đây là lựa chọn phổ biến trên các máy bôi keo, máy tra keo và máy chấm keo dùng trong sản xuất bo mạch PCB, module camera, đèn LED và linh kiện điện tử.

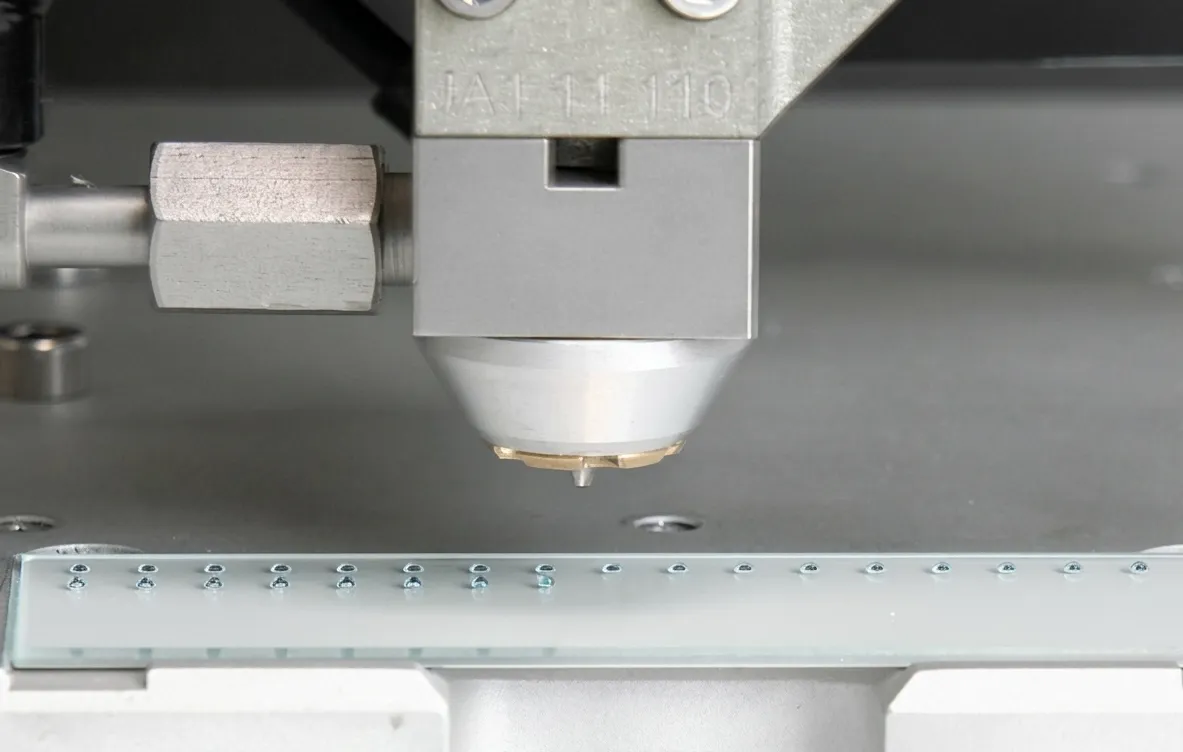

2.2. Van phun jet không tiếp xúc (Jet Valve)
Van phun jet là công nghệ cấp keo tốc độ cao hoạt động theo nguyên lý bắn từng giọt vật liệu xuống bề mặt sản phẩm mà không cần đầu van tiếp xúc trực tiếp với chi tiết. Nhờ cơ chế này, hệ thống có thể loại bỏ hoàn toàn thao tác nâng hạ trục Z, giúp rút ngắn thời gian chu kỳ và nâng cao năng suất đáng kể. Ưu điểm lớn nhất của van jet là khả năng tạo ra các điểm keo cực nhỏ với tần suất rất cao nhưng vẫn duy trì độ đồng đều giữa các sản phẩm. Công nghệ này đặc biệt phù hợp với các dây chuyền sản xuất tốc độ cao hoặc những vị trí cấp keo khó tiếp cận bằng đầu kim thông thường.
Hiện nay van jet thường được chia thành hai dòng chính là van phun khí nén và van phun áp điện. Trong đó, công nghệ áp điện cho khả năng tạo giọt keo nhỏ hơn, ổn định hơn và đạt tốc độ cao hơn. Loại van này được ứng dụng rộng rãi trong ngành SMT, bán dẫn, đóng gói chip, dán viền màn hình và các hệ thống dispensing yêu cầu năng suất lớn.
2.3. Van keo hai thành phần AB (Two-Component Valve)
Van keo AB là dòng van chuyên dụng dành cho các vật liệu gồm hai thành phần cần được phối trộn theo tỷ lệ chính xác trước khi sử dụng. Trong quá trình vận hành, van sẽ đồng thời kiểm soát dòng keo A và keo B nhằm đảm bảo tỷ lệ phối trộn luôn ổn định trước khi vật liệu được đưa lên sản phẩm.
Ưu điểm của dòng van này là khả năng giảm sai số phối trộn, hạn chế hiện tượng đóng rắn không đồng đều và nâng cao chất lượng sản phẩm cuối cùng. Nhiều hệ thống còn được tích hợp cơ chế hút ngược để ngăn nhỏ giọt và giữ đầu van luôn sạch trong quá trình vận hành. Tùy ứng dụng thực tế, doanh nghiệp có thể lựa chọn công nghệ trộn tĩnh hoặc trộn động. Van AB thường được sử dụng trong các quy trình đổ keo bảo vệ mạch điện tử, sản xuất pin lithium, biến áp, linh kiện ô tô, thiết bị y tế và nhiều ứng dụng sử dụng keo epoxy hoặc silicone hai thành phần.
2.4. Van trục vít (Auger Valve)
Van trục vít là giải pháp định lượng chính xác dành cho các loại vật liệu có độ nhớt trung bình đến cao. Thay vì sử dụng áp suất để đẩy vật liệu, loại van này dùng chuyển động quay của trục vít để kiểm soát lưu lượng keo đi qua. Mỗi vòng quay tương ứng với một lượng vật liệu xác định, giúp đảm bảo độ lặp lại rất cao.
Ưu điểm nổi bật của van trục vít là khả năng xử lý hiệu quả các loại silicone đặc, kem hàn, epoxy hoặc keo UV có độ nhớt lớn mà vẫn duy trì độ chính xác ổn định. Đồng thời, lượng vật liệu tồn đọng bên trong van tương đối thấp, giúp giảm lãng phí và rút ngắn thời gian vệ sinh thiết bị. Loại van này thường xuất hiện trên các máy cấp keo tự động yêu cầu lượng keo rất nhỏ nhưng độ chính xác cao như sản xuất LED, module camera, pin lithium và linh kiện điện tử công suất.
2.5. Van phun sương (Spray Valve)
Van phun sương được thiết kế để phân tán vật liệu thành các hạt sương mịn trước khi phủ lên bề mặt sản phẩm. Khác với các thiết bị dán keo thông thường tạo điểm hoặc đường keo, van phun sương cho phép phủ vật liệu đồng đều trên diện tích lớn, giúp tối ưu hiệu quả sử dụng vật liệu và cải thiện chất lượng bề mặt. Ưu điểm của loại van này là khả năng phủ mỏng, đều và hạn chế hiện tượng bắn tóe trong quá trình vận hành. Nhiều dòng van hiện đại còn cho phép điều chỉnh độ rộng vùng phun và lưu lượng vật liệu nhằm đáp ứng nhiều yêu cầu công nghệ khác nhau.
Van phun sương thường được sử dụng với dầu bôi trơn, flux, dung môi, keo UV hoặc sơn phủ bảo vệ. Đây là giải pháp phổ biến trên các dây chuyền phủ conformal coating cho bo mạch PCB, bôi trơn linh kiện cơ khí hoặc đánh dấu sản phẩm trong ngành điện tử.
2.6. Các loại van chuyên dụng khác trong máy cấp keo
Bên cạnh các dòng van phổ biến như van kim, van jet hay van trục vít, nhiều ứng dụng đặc thù còn yêu cầu các loại van chuyên dụng để đáp ứng những yêu cầu riêng về vật liệu và quy trình sản xuất.
Van hút ngược (Suck-back Valve) được sử dụng để hạn chế hiện tượng nhỏ giọt hoặc kéo sợi sau khi kết thúc quá trình cấp keo. Cơ cấu hút ngược giúp thu hồi phần vật liệu còn dư tại đầu van, từ đó giữ bề mặt sản phẩm sạch hơn và giảm thất thoát vật liệu. Loại van này thường được sử dụng với silicone, polyurethane hoặc epoxy có độ nhớt cao.

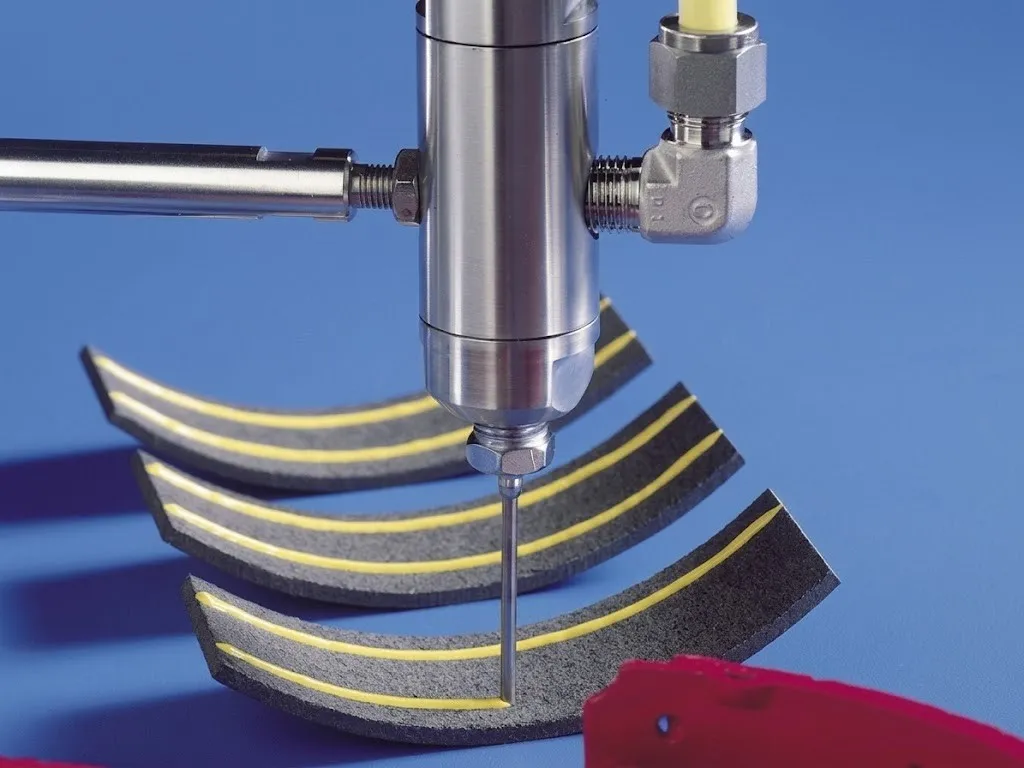

Van áp suất cao (High-pressure Valve) phù hợp với các loại vật liệu đặc như chất làm kín, mỡ bôi trơn công nghiệp hoặc silicone độ nhớt lớn. Nhờ khả năng chịu áp lực cao và kiểm soát lưu lượng ổn định, dòng van này thường được ứng dụng trong các quy trình tạo gioăng tại chỗ (FIPG), bơm mỡ linh kiện ô tô hoặc dán làm kín thiết bị công nghiệp.
Van màng (Diaphragm Valve) được thiết kế dành cho các loại keo nhạy cảm với độ ẩm như cyanoacrylate hoặc một số loại keo phản ứng nhanh. Lớp màng ngăn cách giữa vật liệu và hệ thống khí nén giúp hạn chế tạp chất xâm nhập, giảm nguy cơ đóng rắn sớm và duy trì chất lượng vật liệu trong quá trình vận hành.
Mặc dù không xuất hiện phổ biến như van kim hoặc van jet, các dòng van chuyên dụng này vẫn đóng vai trò quan trọng trong những ứng dụng yêu cầu độ ổn định cao hoặc sử dụng vật liệu có tính chất đặc biệt.
3. Làm thế nào để lựa chọn van phù hợp?
Việc lựa chọn van cho máy cấp keo không nên chỉ dựa trên giá thành mà cần xem xét đồng thời đặc tính vật liệu, yêu cầu định lượng và tốc độ sản xuất của dây chuyền. Mỗi loại van được thiết kế để xử lý những nhóm vật liệu và ứng dụng khác nhau, vì vậy lựa chọn đúng ngay từ đầu sẽ giúp hệ thống vận hành ổn định, giảm lỗi sản phẩm và tối ưu chi phí bảo trì.
| Loại van | Vật liệu phù hợp | Ứng dụng tiêu biểu |
|---|---|---|
| Van kim | Epoxy, silicone, keo UV độ nhớt thấp đến trung bình | PCB, LED, module camera |
| Van jet | Keo độ nhớt thấp, vật liệu cần cấp tốc độ cao | SMT, bán dẫn, màn hình |
| Van AB | Keo epoxy hoặc silicone hai thành phần | Pin lithium, ô tô, điện tử |
| Van trục vít | Silicone đặc, kem hàn, epoxy độ nhớt cao | Camera, LED, linh kiện điện tử |
| Van chuyên dụng | Cyanoacrylate, chất làm kín, mỡ bôi trơn công nghiệp | Thiết bị y tế, ô tô, công nghiệp |
Ngoài yếu tố vật liệu, năng suất sản xuất cũng là tiêu chí quan trọng. Các dây chuyền yêu cầu tốc độ cao thường ưu tiên van jet nhờ khả năng tạo giọt keo nhanh mà không cần tiếp xúc trực tiếp với sản phẩm. Ngược lại, những ứng dụng yêu cầu lượng keo cực nhỏ và độ chính xác cao sẽ phù hợp hơn với van kim hoặc van trục vít.
Máy cấp keo chỉ có thể phát huy tối đa hiệu quả khi được trang bị loại van phù hợp với đặc tính vật liệu và yêu cầu công nghệ của từng ứng dụng. Mỗi giải pháp đều có những ưu điểm riêng về độ chính xác, khả năng xử lý vật liệu và năng suất sản xuất. Việc hiểu rõ chức năng của từng loại van sẽ giúp doanh nghiệp lựa chọn cấu hình phù hợp ngay từ giai đoạn đầu tư, hạn chế các vấn đề như nhỏ giọt, sai định lượng, lãng phí vật liệu hoặc giảm chất lượng sản phẩm. Đây cũng là yếu tố quan trọng góp phần nâng cao hiệu quả vận hành và tối ưu chi phí sản xuất trong dài hạn. Với kinh nghiệm triển khai nhiều hệ thống cấp keo tự động cho doanh nghiệp sản xuất, AMC có thể tư vấn giải pháp van cấp keo, bơm định lượng và cấu hình máy phù hợp với từng loại vật liệu cũng như yêu cầu thực tế của dây chuyền, giúp doanh nghiệp đạt hiệu quả đầu tư tối ưu và vận hành ổn định lâu dài.
