Tay nâng thẳng đứng là thiết bị phụ trợ trong ngành công nghiệp giúp tối ưu hóa việc nâng - hạ thiết bị, vật liệu hoặc công cụ thao tác trong không gian hẹp. Nhờ sở hữu cấu trúc chắc chắn, hành trình nâng linh hoạt và khả năng tích hợp đa dạng, thiết bị này là giải pháp hiệu quả cho các chuyển động theo trục Z trong mọi lĩnh vực từ điện tử, cơ khó đến ô tô và robot công nghiệp.

Ngày nay, tay nâng thẳng đứng đã trở thành một trong những thiết bị không thể thiếu trong các dây chuyền lắp ráp, kho vận thông minh và hệ thống tự động hóa công nghiệp. Cùng AMC khám phá đặc điểm cấu tạo và ứng dụng của thiết bị trợ lực này ở bài viết dưới đây nhé!

Thông số kỹ thuật của tay nâng thẳng đứng

Mô tả sản phẩm

1. Tay nâng thẳng đứng là gì?

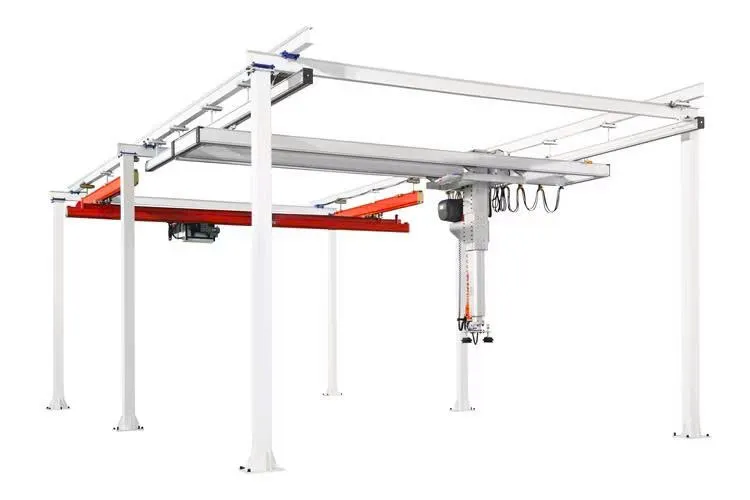

Khung tổng thể bao gồm các cột, đường ray dầm chữ I và đường ray hợp kim nhôm. Dầm chữ I có độ bền cao và khả năng chịu tải lớn, trong khi đường ray hợp kim nhôm nhẹ và di chuyển trơn tru hơn. Bề mặt đường ray phẳng, đảm bảo hoạt động ổn định với ma sát thấp. Nó sẽ không bị lệch trong quá trình di chuyển, cũng không bị kẹt.

Cánh tay thẳng đứng khác với bộ điều khiển trợ lực cánh tay cứng truyền thống, không có thiết kế khớp đôi, dựa vào đường ray hợp kim nhôm để đạt được chuyển động theo các hướng khác nhau và cấu trúc nhỏ gọn hơn.

Lợi ích về hiệu suất:

• Cấu trúc cứng: Cấu trúc thanh dẫn đảm bảo chuyển động ổn định của phôi theo hướng Z, có khả năng chống lệch tâm, tránh và ổn định mạnh mẽ.

• Bảo vệ mất áp suất: Phôi sẽ không rơi khi đột nhiên bị cắt không khí.

• Bảo vệ hoạt động sai: Khi không có giá đỡ bên dưới phôi dưới trạng thái tải, nút nhả không hợp lệ.

• Khả năng mở rộng: Có thể sử dụng với thanh ray KBK, có khả năng mở rộng hơn và có thể thực hiện việc chuyển và lắp ráp thiết bị trong toàn bộ phạm vi quy trình 3D.

• Tính đa dạng: Có thể kết hợp với nhiều loại máy nâng khác nhau tùy theo nhu cầu, chẳng hạn như xi lanh, tời cân bằng khí nén, tời thông minh, tời điện,..., có tính linh hoạt cao trong ngành.

Tay nâng thẳng đứng là thiết bị hỗ trợ nâng – hạ vật theo phương thẳng đứng (trục Z), thường được sử dụng để:

• Nâng cụm thiết bị hoặc công cụ thao tác đến độ cao làm việc phù hợp.

• Hạ vật xuống mặt bàn, dây chuyền, hoặc khay đỡ phía dưới.

• Tạo chuyển động trục Z cho robot, đầu siết vít, đầu đo hoặc camera.

Thiết bị này có thể được vận hành bằng cơ cấu cơ khí, khí nén, thủy lực hoặc motor điện, tùy theo tải trọng và nhu cầu sử dụng.

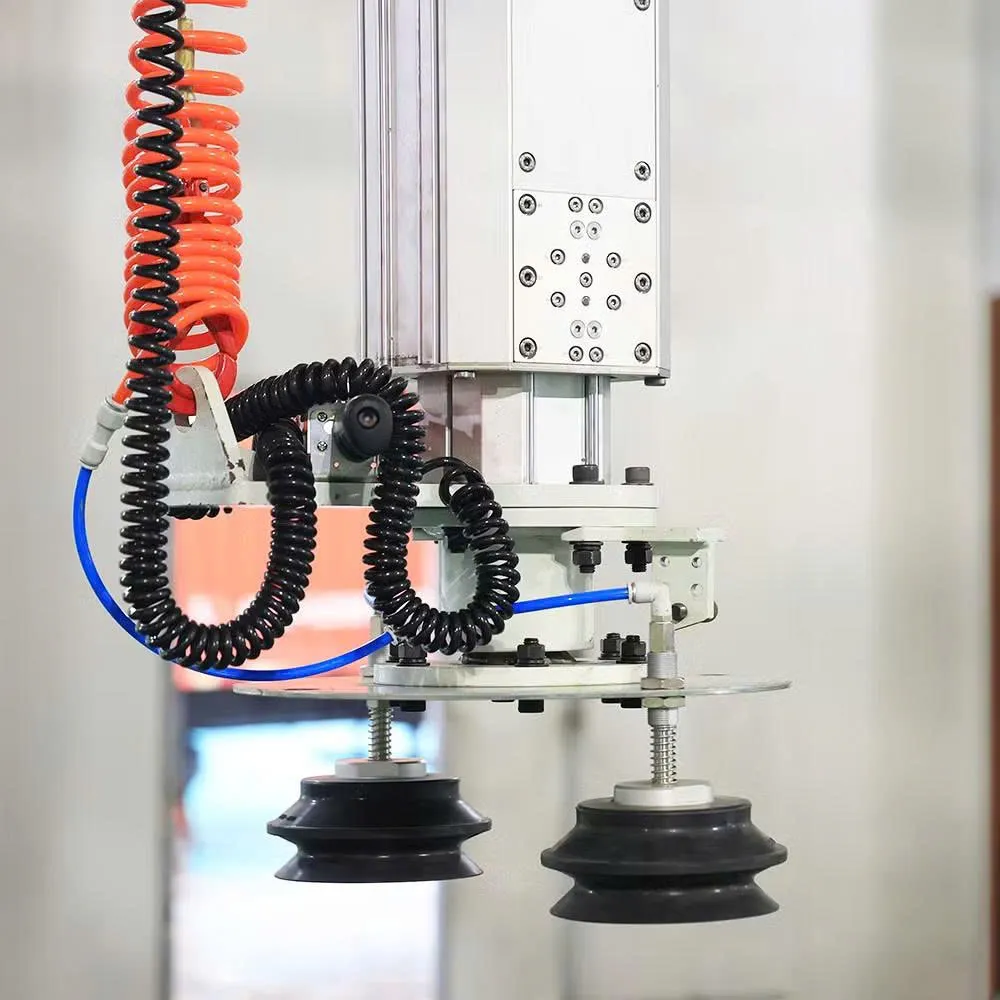

2. Cấu tạo cơ bản của tay nâng thẳng đứng

Một hệ thống tay nâng thẳng đứng tiêu chuẩn thường bao gồm:

• Ray trượt / thanh dẫn hướng dọc: cho phép chuyển động mượt mà, chính xác theo phương thẳng đứng.

• Bàn trượt / tay đòn trượt lên xuống: là phần gắn tải hoặc thiết bị.

• Cơ cấu nâng: có thể là vít me điện, xi lanh khí nén, hoặc hệ thống đối trọng.

• Khung đỡ cố định: gắn vào tường, sàn, bàn máy hoặc ray treo.

• Bộ điều khiển: bằng công tắc, cần gạt, tay cầm hoặc điều khiển tự động qua PLC.

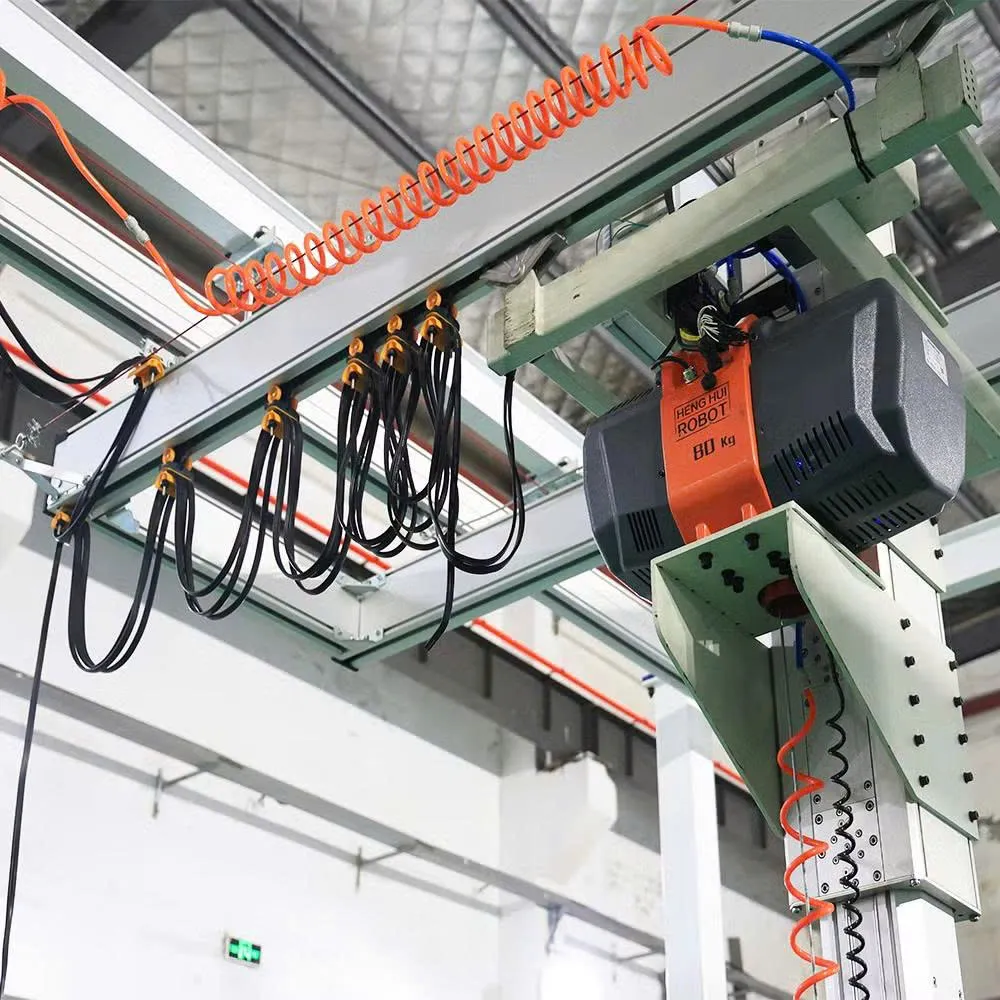

3. Đặc điểm nổi bật của tay nâng thẳng đứng

Diện tích phủ sóng lớn

Với lợi thế bố trí không gian tốt, có thể lập kế hoạch cho một đường làm việc hiệu quả, giảm sự đi vòng và lặp lại của chuyển động thiết bị, giúp cánh tay thẳng đứng được trang bị đồ gá có thể nhanh chóng đạt đến vị trí vận hành mục tiêu và cải thiện tốc độ dòng chảy của toàn bộ hoạt động.

Quy trình xử lý an toàn

Khi nâng hoặc hạ phôi, thanh dẫn hướng có thể hạn chế hiệu quả các bậc tự do khác của phôi ngoài việc thiết lập hướng chuyển động, ngăn không cho phôi bị rung, lệch hoặc quay không cần thiết và đảm bảo phôi di chuyển theo quỹ đạo tuyến tính chính xác, giống như lắp đặt "đường ray" cho chuyển động của phôi, điều này đảm bảo rất nhiều cho quá trình xử lý diễn ra trơn tru.

• Tiết kiệm không gian làm việc: chuyển động theo phương đứng, không chiếm diện tích ngang.

• Vận hành chính xác, an toàn: dễ điều khiển, độ lặp lại vị trí cao, phù hợp với các thao tác cần độ chính xác.

• Tùy biến linh hoạt: chiều cao hành trình, tải trọng, tốc độ có thể điều chỉnh theo nhu cầu.

• Dễ tích hợp với dây chuyền tự động: có thể kết nối với robot, hệ thống băng tải, hoặc cụm thao tác khác.

• Thiết kế công thái học: giúp giảm mỏi, giảm nguy cơ tai nạn cho người vận hành.

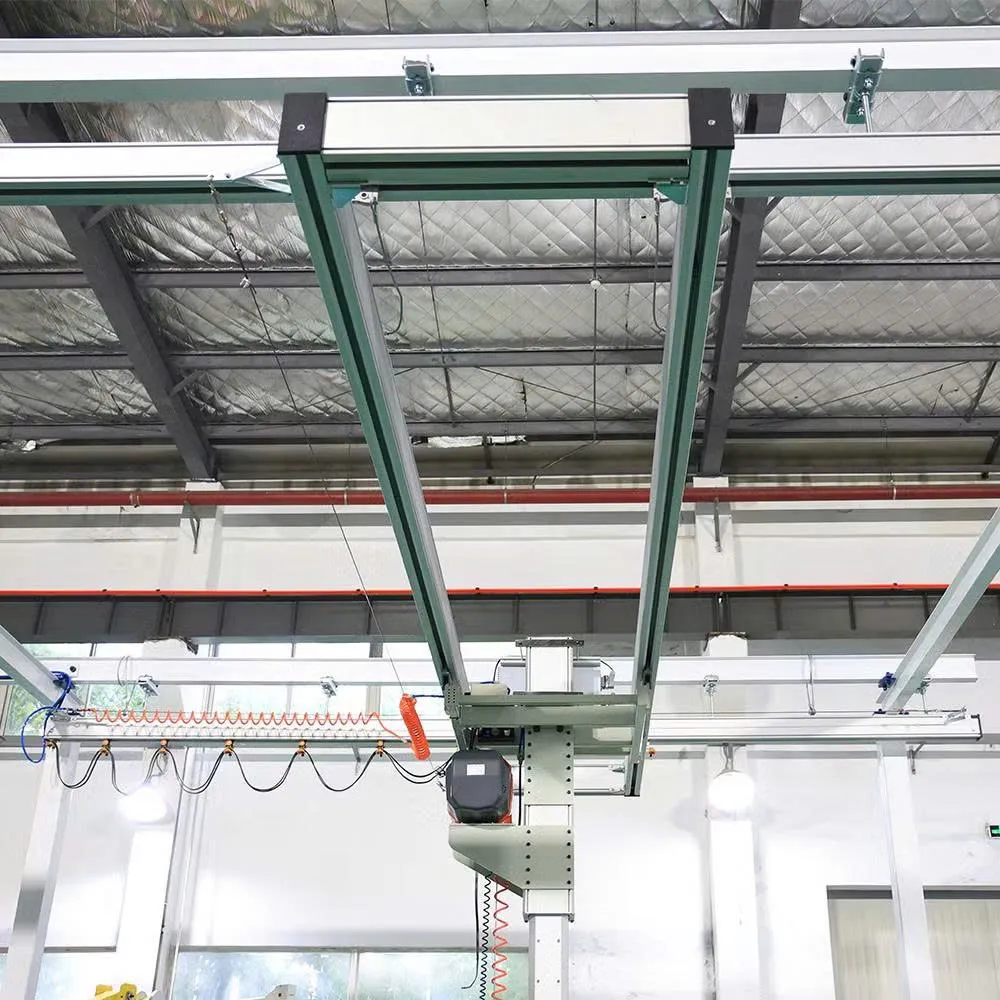

4. Ứng dụng tay nâng thẳng đứng trong ngành công nghiệp

Tay nâng thẳng đứng là thiết bị hỗ trợ nâng – hạ theo phương vuông góc với mặt đất, đóng vai trò then chốt trong nhiều ứng dụng công nghiệp hiện đại. Với thiết kế nhỏ gọn, hành trình nâng linh hoạt và khả năng tích hợp dễ dàng vào các hệ thống sẵn có, tay nâng thẳng đứng đang trở thành lựa chọn phổ biến trong nhiều lĩnh vực:

• Lắp ráp công nghiệp: Được ứng dụng để nâng – hạ các đầu bắn vít, đầu test điện tử, hệ thống camera kiểm tra... giúp thao tác chính xác, ổn định và tăng tốc độ lắp ráp trong dây chuyền tự động.

• Logistics – kho hàng: Hỗ trợ di chuyển lên xuống cho các thùng chứa, khay linh kiện, đặc biệt phù hợp với hệ thống giá kệ nhiều tầng trong các kho thông minh hoặc trung tâm phân phối.

• Ngành ô tô – xe máy: Tay nâng thẳng đứng được sử dụng để hỗ trợ lắp đặt các bộ phận nội thất, bảng điều khiển và các chi tiết yêu cầu độ chính xác cao trong không gian hẹp, góp phần đảm bảo chất lượng và an toàn trong quá trình lắp ráp.

• Robot & hệ thống tự động hóa: Là một thành phần không thể thiếu trong hệ trục XYZ, tay nâng đóng vai trò là trục Z – giúp thực hiện các chuyển động lên xuống mượt mà, chính xác, phục vụ cho các tác vụ như gắp – thả, kiểm tra, dán nhãn hoặc thao tác chính xác khác.

Tay nâng thẳng đứng không chỉ đáp ứng yêu cầu kỹ thuật trong các hệ thống sản xuất hiện đại mà còn giúp tối ưu hóa dòng chảy thao tác, giảm sai số và nâng cao độ ổn định trong quá trình làm việc. Với khả năng tùy biến theo hành trình, tải trọng và kiểu tích hợp, tay nâng thẳng đứng là giải pháp nâng hạ theo phương thẳng đứng lý tưởng, nâng cao hiệu quả làm việc trong mọi môi trường sản xuất hiện đại. Nếu bạn đang có nhu cầu quan tâm đến tay nâng thẳng đứng hay các sản phẩm liên quan đến tay trợ lực, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
