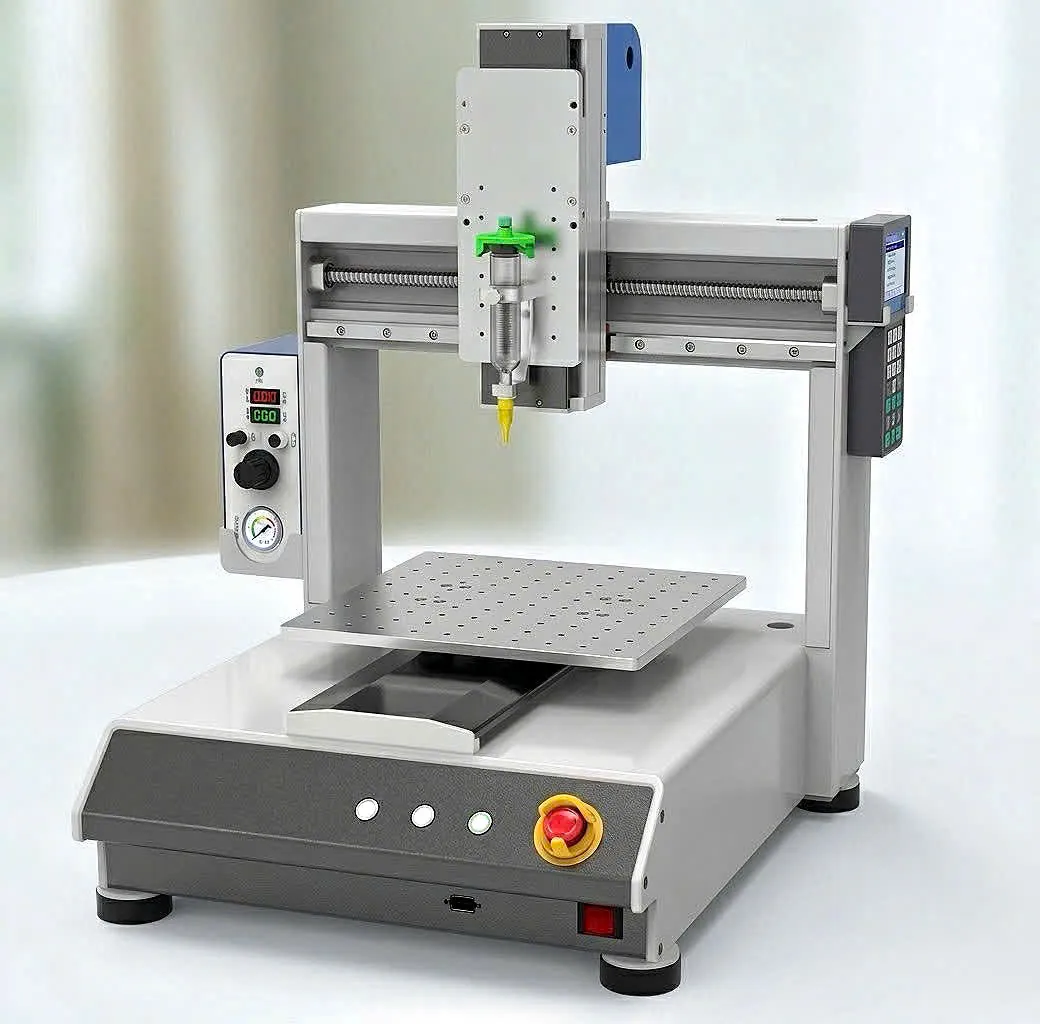

Máy cấp keo điện tử là thiết bị công nghiệp tự động hóa quá trình phân phối keo dán, chất bịt kín, dầu bôi trơn hoặc các chất lỏng có độ nhớt cao lên bề mặt sản phẩm với độ chính xác cao và lưu lượng ổn định. Trong bối cảnh sản xuất ngày càng đòi hỏi tốc độ và độ đồng đều cao, hệ thống cấp keo tự động đang trở thành hạ tầng không thể thiếu trên các dây chuyền lắp ráp hiện đại.
Với hơn nhiều năm kinh nghiệm tư vấn và cung cấp thiết bị tự động hóa công nghiệp, AMC hiểu rằng việc chọn đúng hệ thống cấp keo tự động không chỉ là quyết định kỹ thuật mà còn là quyết định kinh doanh ảnh hưởng trực tiếp đến chi phí vật liệu, năng suất dây chuyền và chất lượng sản phẩm đầu ra. Bài viết dưới đây tổng hợp toàn bộ kiến thức kỹ thuật cần thiết để doanh nghiệp đưa ra lựa chọn đúng đắn.
1. Máy cấp keo điện tử là gì?
Máy cấp keo điện tử là thiết bị được sử dụng để định lượng và phân phối keo, chất kết dính, silicone, epoxy hoặc các loại vật liệu lỏng khác lên bề mặt sản phẩm theo vị trí và lưu lượng đã được lập trình sẵn.
Khác với phương pháp tra keo thủ công, máy cấp keo có khả năng kiểm soát chính xác lượng vật liệu được cấp ra, giúp giảm lãng phí, hạn chế sai sót và nâng cao chất lượng thành phẩm.

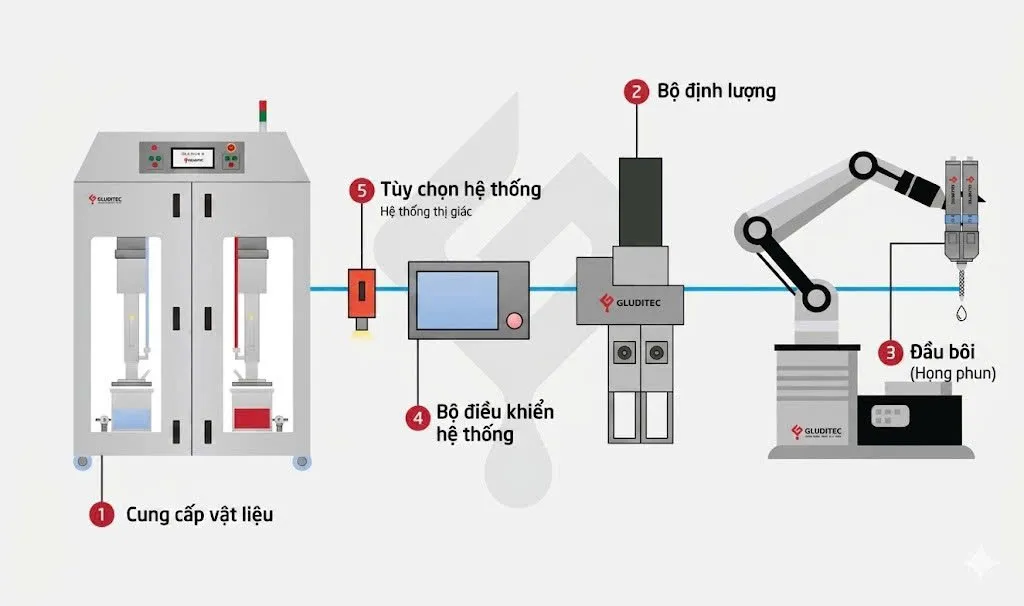

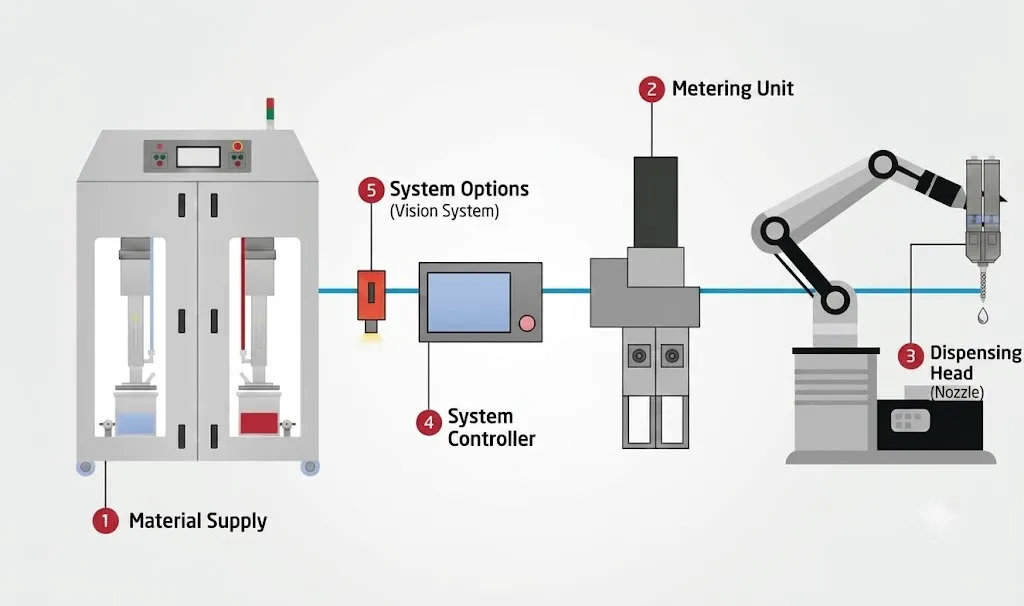

2. Cấu tạo cơ bản của máy cấp keo điện tử
Để đảm bảo khả năng vận hành chính xác và duy trì tốc độ phun keo ổn định trong dây chuyền sản xuất, thiết bị này được tích hợp từ nhiều linh kiện thông minh. Một hệ thống cấp keo điện tử hoàn chỉnh thường bao gồm các bộ phận chính sau:
Bộ điều khiển (Controller)
Bộ điều khiển được xem là "bộ não" của máy cấp keo điện tử, chịu trách nhiệm quản lý và đồng bộ toàn bộ quá trình vận hành. Thông qua màn hình điều khiển hoặc phần mềm trên máy tính, người vận hành có thể thiết lập các thông số như tốc độ di chuyển, lưu lượng cấp keo, thời gian đóng mở van, áp suất, quỹ đạo chuyển động và nhiều tham số khác. Ở các hệ thống hiện đại, bộ điều khiển còn có khả năng lưu nhiều chương trình làm việc khác nhau, giúp chuyển đổi sản phẩm nhanh chóng và giảm thời gian cài đặt khi thay đổi dây chuyền.
Hệ thống van cấp keo
Van cấp keo là bộ phận quyết định thời điểm vật liệu được cấp ra và lượng keo trong mỗi chu kỳ. Đây cũng là thành phần ảnh hưởng trực tiếp đến độ chính xác của điểm keo, đường keo và khả năng hạn chế hiện tượng nhỏ giọt hoặc kéo sợi sau khi cấp liệu. Tùy vào loại vật liệu và yêu cầu sản xuất, máy có thể sử dụng nhiều loại van khác nhau như van kim (Needle Valve), van định lượng (Dispensing Valve), van trục vít (Screw Valve) hoặc van tia (Jet Valve) để đáp ứng tốc độ và độ chính xác mong muốn.
Kim phun và đầu cấp keo
Kim phun là bộ phận tiếp xúc trực tiếp với sản phẩm, có nhiệm vụ đưa vật liệu đến đúng vị trí cần cấp. Kích thước đầu kim, đường kính lỗ phun và vật liệu chế tạo sẽ được lựa chọn theo độ nhớt của keo cũng như yêu cầu về kích thước điểm keo hoặc đường keo. Việc lựa chọn đầu cấp keo phù hợp không chỉ giúp tăng độ chính xác mà còn góp phần giảm hao phí vật liệu và nâng cao chất lượng thành phẩm.
Hệ thống chuyển động
Hệ thống chuyển động đảm bảo đầu cấp keo di chuyển chính xác theo chương trình đã thiết lập. Đối với các ứng dụng thông thường, máy thường sử dụng cơ cấu chuyển động 3 trục X-Y-Z để thực hiện các đường cấp keo trên bề mặt sản phẩm. Trong khi đó, những ứng dụng có hình dạng phức tạp hoặc yêu cầu xử lý ở nhiều góc khác nhau sẽ sử dụng robot nhiều trục, cho phép tăng tính linh hoạt và mở rộng phạm vi gia công.
Nguồn cấp vật liệu
Nguồn cấp vật liệu có nhiệm vụ cung cấp keo liên tục và ổn định đến hệ thống bơm hoặc van định lượng. Tùy vào đặc tính của vật liệu và quy mô sản xuất, máy cấp keo điện tử có thể sử dụng cartridge, xy lanh chứa keo, bình áp lực hoặc hệ thống bơm vật liệu tự động. Việc lựa chọn nguồn cấp phù hợp giúp duy trì áp suất ổn định, giảm bọt khí, hạn chế gián đoạn trong quá trình sản xuất và đảm bảo chất lượng cấp keo đồng nhất.
3. Nguyên lý hoạt động của máy cấp keo điện tử
Máy cấp keo điện tử vận hành theo nguyên lý điều khiển vòng kín (closed-loop control), phối hợp đồng thời các tầng cơ khí, khí nén, điện tử và phần mềm để đảm bảo keo được phân phối đúng vị trí, đúng lượng và lặp lại ổn định qua từng chu kỳ sản xuất.
Bước 1 - Nạp vật liệu và ổn định áp suất
Keo được đưa vào bình chứa (syringe, cartridge hoặc barrel) và hệ thống cấp keo tự động cần đạt áp suất ổn định trước khi bắt đầu. Với keo 2 thành phần (2K), hai xylanh độc lập kết nối với đầu trộn ngay trước đầu phun - tỷ lệ trộn sai lệch dù nhỏ cũng có thể làm hỏng toàn bộ tính năng cơ học của mối keo sau đóng rắn.
Bước 2 - Thiết lập chương trình
Kỹ sư lập trình các tham số vào recipe lưu trong bộ nhớ máy: áp suất, thời gian mở van cấp keo, tốc độ di chuyển, chiều cao Z-offset và quỹ đạo phun. Phần mềm cho phép lưu hàng trăm recipe và chuyển đổi linh hoạt giữa các sản phẩm - yếu tố quan trọng với nhà máy sản xuất đa chủng loại.
Bước 3 - Định lượng và phân phối keo
Đây là tầng quyết định độ chính xác của dispensing machine. Tùy thiết kế, máy hoạt động theo một trong hai nguyên lý:
Pressure-Time: Khí nén đẩy keo qua van cấp keo trong thời gian lập trình sẵn. Đơn giản, chi phí thấp, nhưng nhạy cảm với biến động nhiệt độ làm thay đổi độ nhớt keo.

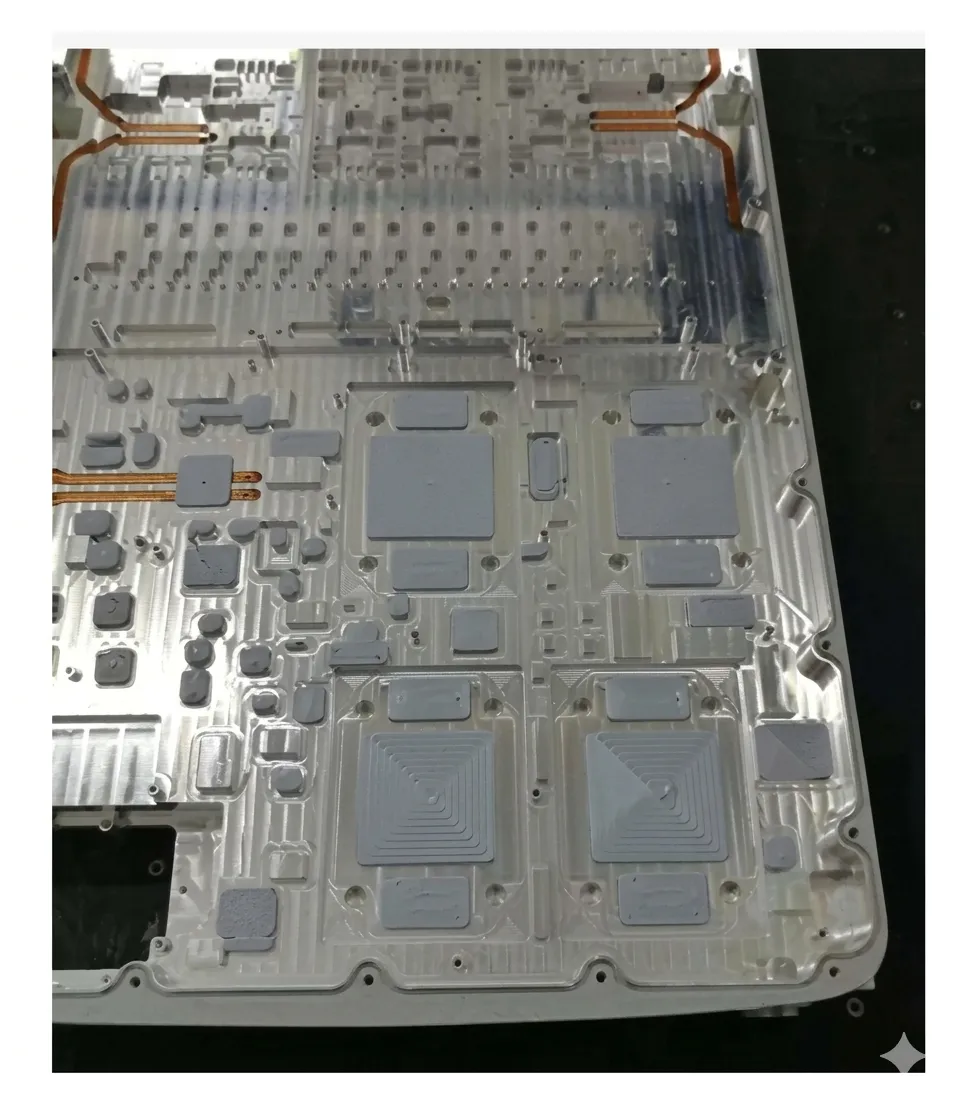

Volumetric (Auger/Piston): Bơm trục vít hoặc piston cấp một thể tích cố định mỗi chu kỳ. Phù hợp với máy đổ keo tản nhiệt trong lắp ráp pin xe điện.
Bước 4 - Hệ thống XYZ thực hiện quỹ đạo keo

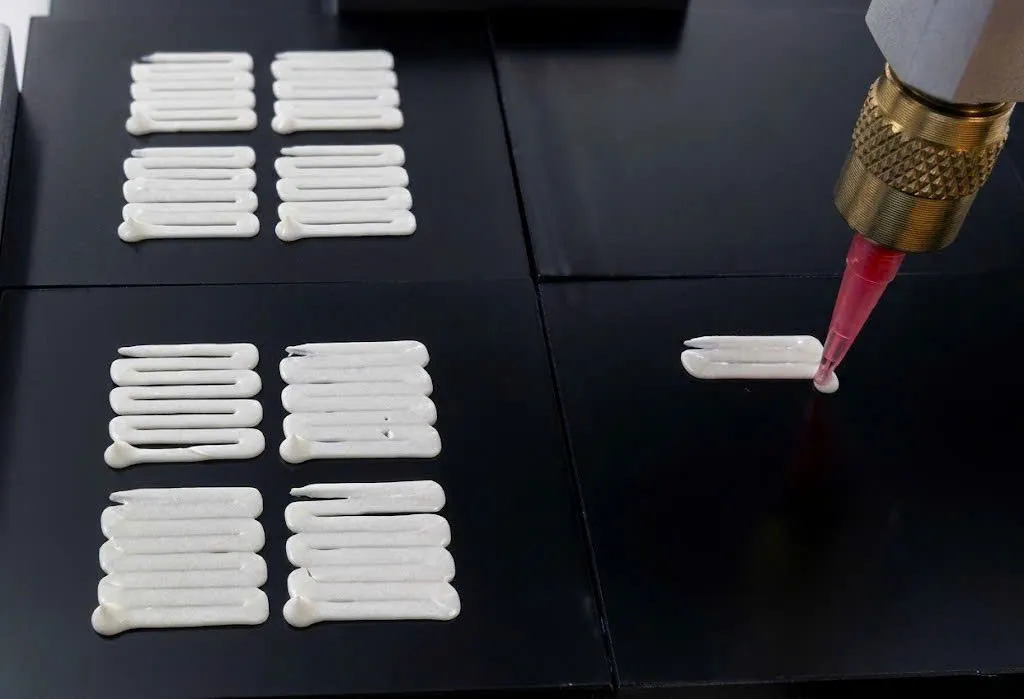

Servo motor dẫn động trục XYZ di chuyển đầu phun theo quỹ đạo lập trình với độ lặp lại ±0.01–0.05 mm. Máy tra keo tự động hiện đại tích hợp bù trừ tốc độ: khi đầu phun giảm tốc tại điểm góc, áp suất tự động giảm theo - đảm bảo đường keo đồng đều trên toàn bộ quỹ đạo kể cả đường cong phức tạp.
Bước 5 - Hoàn thành chu trình
Sau mỗi chu trình, máy tra keo tự động phát tín hiệu I/O báo hoàn thành để dây chuyền tiếp nhận sản phẩm kế tiếp. Các dòng máy cao cấp tự động thực hiện purge và hút ngược keo (retract) sau mỗi lần phun, ngăn hiện tượng nhỏ giọt — nguyên nhân phổ biến gây lỗi ngoại quan và chập mạch trên máy cấp keo PCB.
3. Ứng dụng của máy cấp keo điện tử trong công nghiệp
- Ngành điện tử và PCB: Được sử dụng để: Cấp keo bảo vệ linh kiện, phủ keo bảng mạch PCB, dán chip điện tử, cố định linh kiện SMT.
- Ngành sản xuất ô tô và xe điện: Trong lĩnh vực ô tô, máy cấp keo điện tử được ứng dụng để: Bôi keo gioăng, dán linh kiện nhựa, cấp keo chống rung, đóng gói pin lithium, lắp ráp bộ điều khiển điện tử.
- Ngành y tế: Máy cấp keo được sử dụng trong sản xuất: Thiết bị xét nghiệm, ống tiêm, cảm biến y tế, linh kiện tiêu hao dùng một lần.
- Ngành năng lượng mới: Các nhà máy sản xuất pin lithium, pin lưu trữ và module năng lượng mặt trời đều sử dụng hệ thống cấp keo tự động để đảm bảo độ kín và độ bền của sản phẩm.
4. Tiêu chí lựa chọn máy cấp keo điện tử phù hợp
Khi đầu tư thiết bị, doanh nghiệp cần xem xét:
- Loại vật liệu cần cấp (silicone, epoxy, UV, keo dẫn nhiệt…).
- Độ nhớt của vật liệu.
- Yêu cầu về độ chính xác.
- Năng suất sản xuất mong muốn.
- Kích thước sản phẩm.
- Mức độ tự động hóa của dây chuyền.
- Khả năng mở rộng và tích hợp với các thiết bị khác.
Máy cấp keo điện tử không còn là trang thiết bị tùy chọn mà đã trở thành hạ tầng cốt lõi trong dây chuyền sản xuất hiện đại - từ nhà máy điện tử, linh kiện bán dẫn đến lắp ráp ô tô và y tế. Việc lựa chọn đúng máy tra keo giúp doanh nghiệp kiểm soát chi phí vật liệu, nâng cao năng suất và đáp ứng tiêu chuẩn chất lượng ngày càng khắt khe. Nếu bạn đang tìm kiếm hệ thống cấp keo tự động phù hợp với đặc thù sản xuất, AMC sẵn sàng tư vấn và hỗ trợ tối ưu hiệu quả sản xuất và nâng cao năng lực cạnh tranh trên thị trường.
