Máy cấp keo PCB là một trong những thiết bị quan trọng trong ngành sản xuất điện tử hiện đại, giúp định lượng và phân phối keo chính xác lên bảng mạch nhằm cố định linh kiện, bảo vệ mạch điện và nâng cao độ bền sản phẩm. Khi các thiết bị điện tử ngày càng nhỏ gọn nhưng tích hợp nhiều chức năng hơn, yêu cầu về độ chính xác trong từng công đoạn sản xuất cũng trở nên khắt khe hơn. Chỉ một lượng keo dư thừa hoặc thiếu hụt nhỏ cũng có thể ảnh hưởng đến chất lượng lắp ráp, khả năng chống rung hoặc tuổi thọ của sản phẩm. Chính vì vậy, nhiều doanh nghiệp đang đầu tư các hệ thống máy tra keo PCB, máy bôi keo PCB tự động để nâng cao tính ổn định và giảm thiểu sai sót trong sản xuất. Máy cấp keo PCB không chỉ giúp cải thiện chất lượng thành phẩm mà còn đóng vai trò quan trọng trong quá trình tự động hóa nhà máy điện tử. Cùng AMC tìm hiểu chi tiết về thiết bị này, vai trò của công nghệ cấp keo PCB và những yếu tố cần quan tâm khi lựa chọn giải pháp phù hợp.
1. Máy cấp keo PCB là gì?
PCB (Printed Circuit Board) là bảng mạch in được sử dụng để kết nối và truyền tín hiệu giữa các linh kiện điện tử. Từ điện thoại thông minh, máy tính, thiết bị gia dụng cho đến ô tô điện và hệ thống lưu trữ năng lượng, hầu hết các sản phẩm điện tử hiện nay đều được xây dựng trên nền tảng PCB.

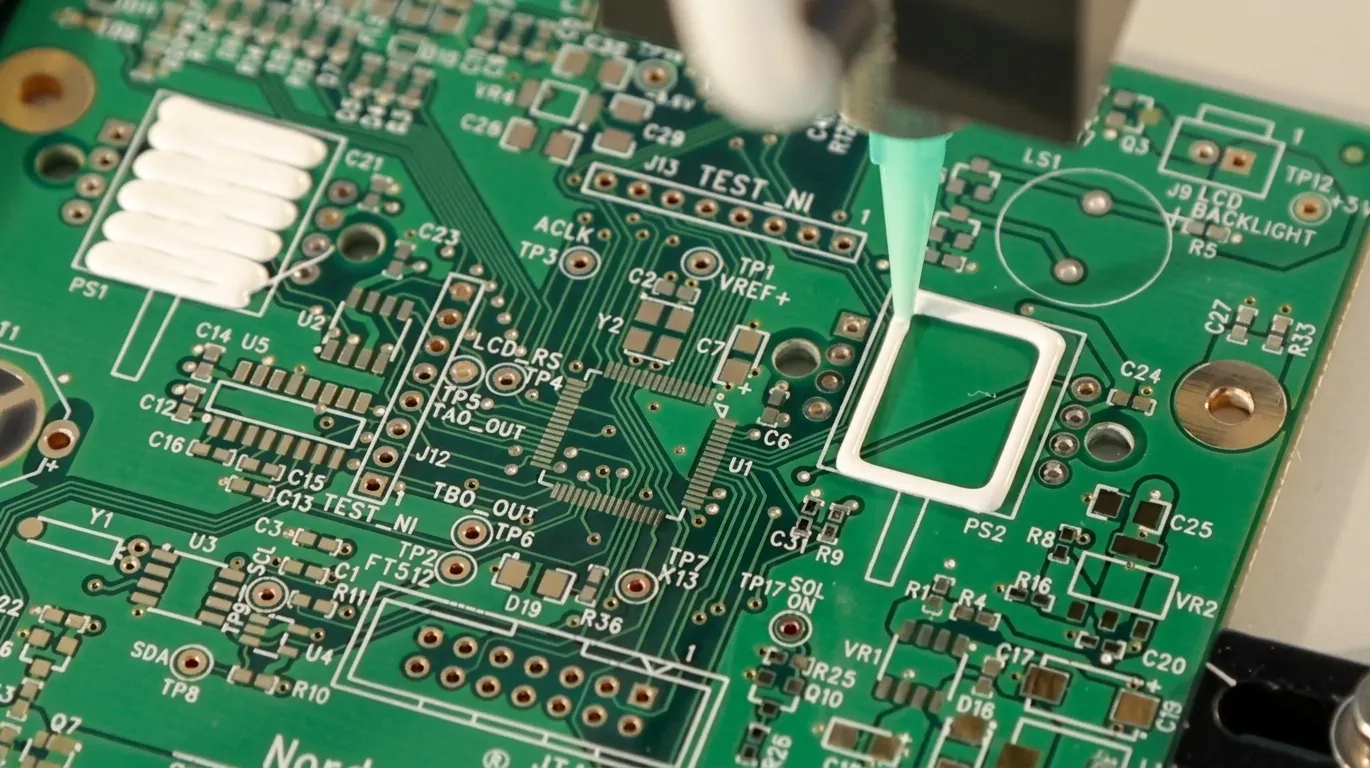

Trong quá trình sản xuất, bảng mạch không chỉ cần được lắp ráp chính xác mà còn phải đảm bảo khả năng hoạt động ổn định trong thời gian dài. Đây là lý do nhiều loại vật liệu như keo silicone, keo epoxy, keo UV hoặc vật liệu dẫn nhiệt được sử dụng để cố định linh kiện, bảo vệ mạch điện và tăng độ bền cho sản phẩm. Máy cấp keo PCB là hệ thống tự động thực hiện quá trình định lượng và phân phối các loại vật liệu này lên những vị trí đã được lập trình sẵn trên bảng mạch. Thay vì phụ thuộc vào thao tác thủ công, thiết bị sử dụng các cơ cấu điều khiển chính xác để đảm bảo lượng keo, vị trí cấp keo và tốc độ sản xuất luôn được kiểm soát ổn định.
Trong các nhà máy điện tử hiện đại, hệ thống cấp keo PCB thường được tích hợp với robot chuyển động nhiều trục, van định lượng chính xác và camera nhận diện hình ảnh để đáp ứng yêu cầu sản xuất ngày càng cao. Nhờ khả năng hoạt động tự động và độ lặp lại ổn định, máy dán keo PCB giúp giảm đáng kể tỷ lệ lỗi so với phương pháp thủ công. Xu hướng thu nhỏ kích thước linh kiện cũng khiến vai trò của các hệ thống cấp keo ngày càng trở nên quan trọng. Với nhiều bảng mạch hiện nay, khoảng cách giữa các linh kiện rất nhỏ, đòi hỏi vật liệu phải được phân phối chính xác đến từng vị trí. Nếu lượng keo không được kiểm soát tốt, sản phẩm có thể gặp các vấn đề như tràn keo, thiếu keo hoặc ảnh hưởng đến quá trình lắp ráp linh kiện.
2. Vai trò của cấp keo PCB trong sản xuất điện tử
Cấp keo PCB không đơn thuần là một công đoạn bổ sung trong dây chuyền sản xuất mà đã trở thành một phần quan trọng giúp đảm bảo chất lượng và độ tin cậy của sản phẩm điện tử.

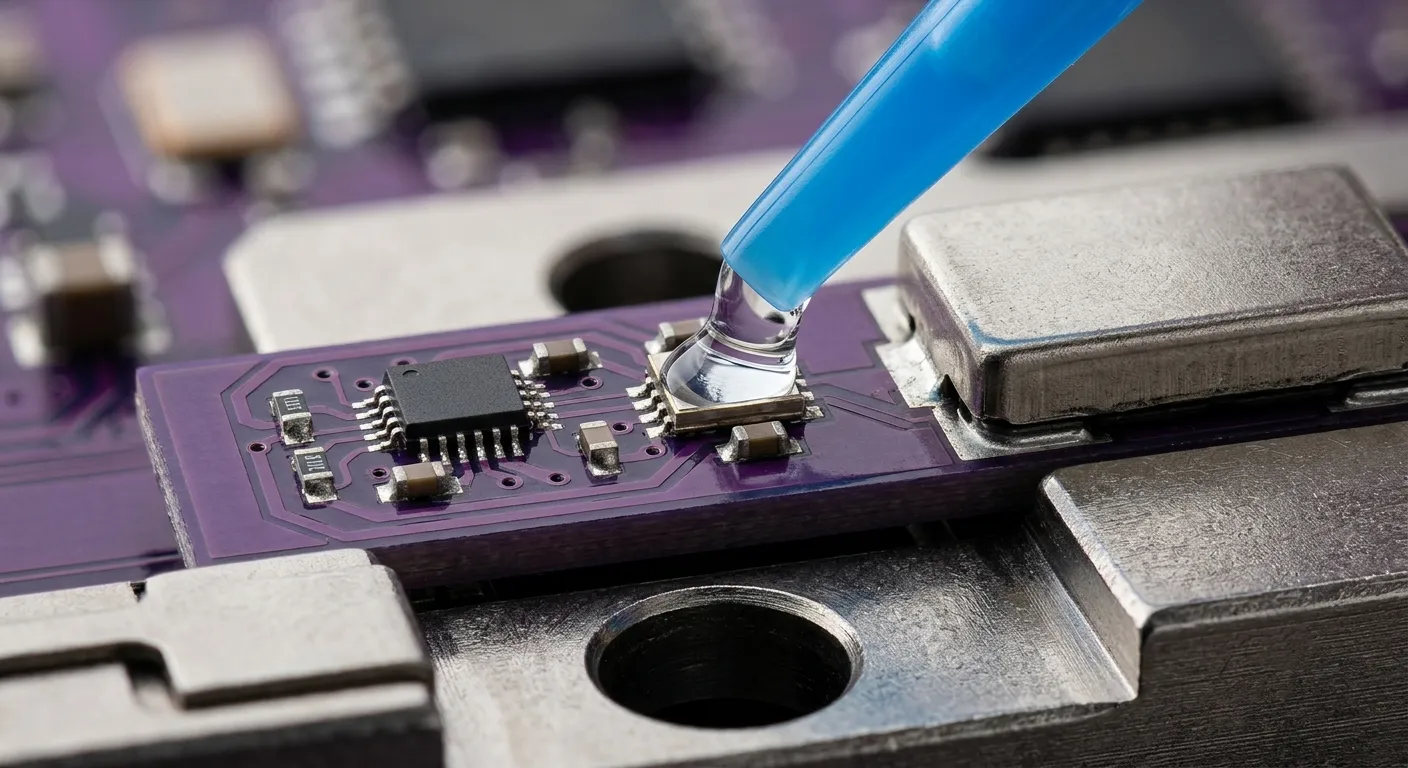

Vai trò đầu tiên và phổ biến nhất là cố định linh kiện điện tử trên bảng mạch. Trong quá trình vận chuyển hoặc sử dụng, các linh kiện có thể chịu tác động từ rung động, va đập hoặc thay đổi nhiệt độ. Lớp keo được cấp chính xác giúp tăng độ bám dính giữa linh kiện và PCB, hạn chế nguy cơ dịch chuyển hoặc bong tróc trong quá trình vận hành. Điều này đặc biệt quan trọng đối với các sản phẩm điện tử trên ô tô, xe điện hoặc thiết bị công nghiệp. Bên cạnh chức năng cố định, cấp keo PCB còn giúp bảo vệ bảng mạch khỏi các tác động từ môi trường bên ngoài. Độ ẩm, bụi bẩn, hơi muối hoặc hóa chất có thể làm giảm tuổi thọ của linh kiện điện tử và gây ảnh hưởng đến hiệu suất hoạt động của sản phẩm. Việc phân phối vật liệu bảo vệ tại những khu vực quan trọng giúp hạn chế nguy cơ ăn mòn và nâng cao độ bền của hệ thống.
Khả năng chống rung và chống sốc cũng là một trong những lý do khiến công nghệ cấp keo PCB được ứng dụng rộng rãi. Đối với các sản phẩm hoạt động trong môi trường rung động liên tục, lớp keo có thể đóng vai trò như một lớp đệm giúp hấp thụ tác động cơ học và giảm áp lực lên các mối hàn hoặc linh kiện nhạy cảm.
Ngoài ra, nhiều ứng dụng hiện đại còn sử dụng vật liệu dẫn nhiệt để cải thiện khả năng tản nhiệt của thiết bị điện tử. Trong các module công suất cao, pin lưu trữ năng lượng hoặc hệ thống điều khiển trên xe điện, việc kiểm soát nhiệt độ là yếu tố quan trọng ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ sản phẩm. Các hệ thống máy cấp keo PCB có thể phân phối vật liệu dẫn nhiệt với độ chính xác cao, giúp tối ưu hiệu quả truyền nhiệt giữa linh kiện và bộ phận tản nhiệt. Có thể thấy rằng công đoạn cấp keo ngày nay không chỉ phục vụ mục đích lắp ráp mà còn góp phần nâng cao độ bền, độ an toàn và hiệu suất vận hành của sản phẩm điện tử.

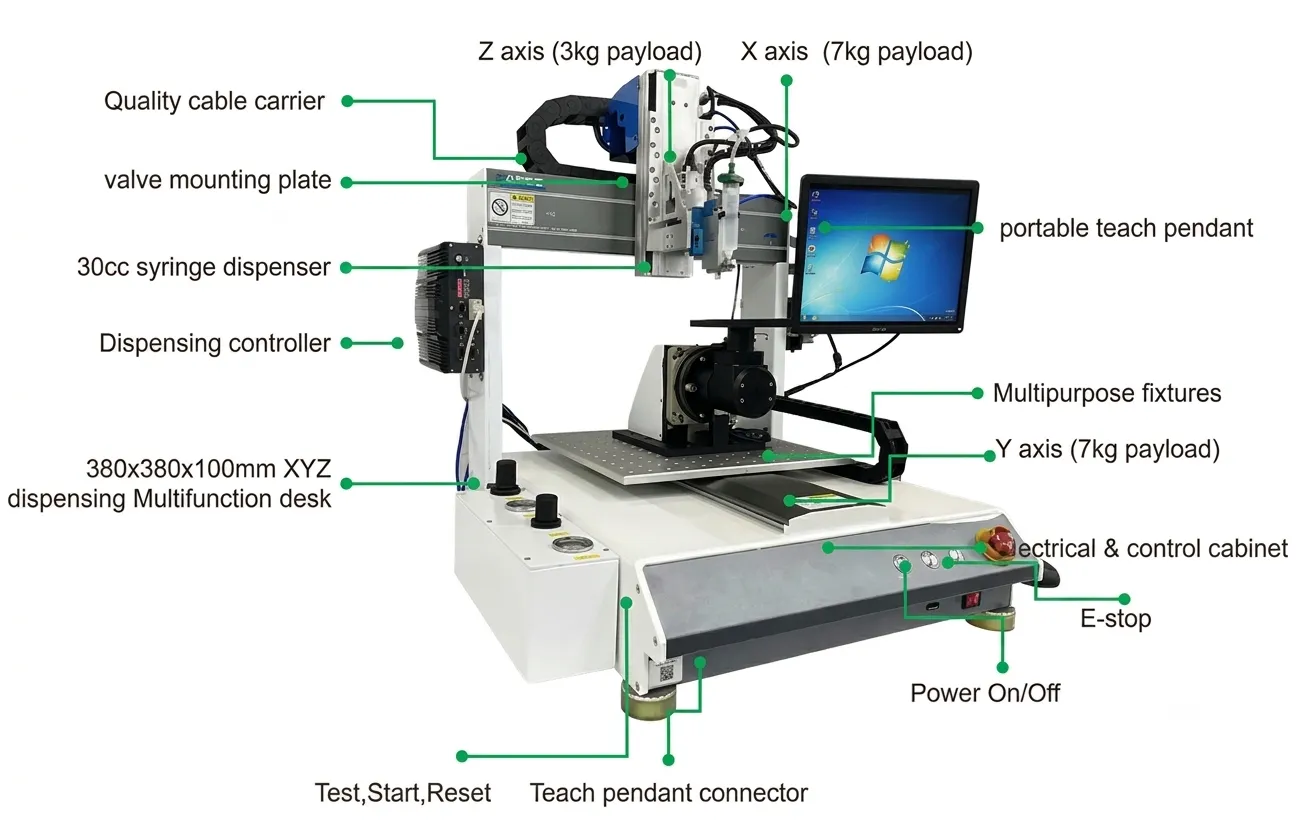

3. Các thành phần chính trong hệ thống máy cấp keo PCB
Một hệ thống cấp keo PCB hoàn chỉnh thường bao gồm nhiều bộ phận phối hợp với nhau nhằm đảm bảo vật liệu được phân phối chính xác và ổn định trong suốt quá trình sản xuất.
Thành phần đầu tiên là hệ thống cấp liệu và bơm vật liệu. Bộ phận này có nhiệm vụ vận chuyển keo từ thùng chứa đến đầu cấp keo với áp suất và lưu lượng phù hợp. Tùy thuộc vào độ nhớt của vật liệu, nhà sản xuất có thể lựa chọn các loại bơm khác nhau như bơm piston, bơm áp lực hoặc bơm trục vít. Sau khi vật liệu được đưa đến đầu cấp, van định lượng sẽ thực hiện nhiệm vụ kiểm soát lưu lượng và thời điểm phân phối keo. Đây là bộ phận ảnh hưởng trực tiếp đến kích thước điểm keo, độ đồng đều của đường keo và chất lượng sản phẩm cuối cùng. Việc lựa chọn đúng loại van là yếu tố rất quan trọng, đặc biệt đối với các ứng dụng yêu cầu độ chính xác cao hoặc sử dụng vật liệu có độ nhớt đặc biệt.
Hệ thống chuyển động cũng đóng vai trò không thể thiếu trong một máy tra keo PCB hiện đại. Thông thường, đầu cấp keo sẽ được điều khiển thông qua robot X-Y-Z hoặc robot nhiều trục nhằm đảm bảo khả năng di chuyển chính xác theo quỹ đạo đã lập trình. Điều này cho phép hệ thống xử lý những bảng mạch có hình dạng phức tạp hoặc mật độ linh kiện cao. Để nâng cao độ chính xác, nhiều doanh nghiệp còn tích hợp camera CCD vào hệ thống. Camera có nhiệm vụ nhận diện vị trí PCB, xác định điểm tham chiếu và tự động hiệu chỉnh sai lệch trước khi thực hiện cấp keo. Nhờ đó, thiết bị có thể duy trì độ chính xác ổn định ngay cả khi vị trí sản phẩm thay đổi nhẹ trong quá trình sản xuất.
4. Lợi ích khi sử dụng máy cấp keo PCB tự động
So với phương pháp thủ công, hệ thống cấp keo PCB tự động mang lại nhiều lợi ích đáng kể cho doanh nghiệp sản xuất điện tử.
Trước hết, thiết bị giúp nâng cao độ chính xác của quá trình định lượng. Lượng keo được kiểm soát ổn định trên từng sản phẩm, từ đó hạn chế tình trạng dư keo, thiếu keo hoặc sai vị trí cấp liệu. Điều này đặc biệt quan trọng đối với các sản phẩm có kích thước nhỏ và yêu cầu chất lượng cao.
Bên cạnh việc nâng cao chất lượng, máy bôi keo PCB còn giúp giảm lãng phí vật liệu. Trong nhiều ứng dụng điện tử, chi phí vật liệu có thể chiếm tỷ trọng đáng kể trong tổng chi phí sản xuất. Khả năng kiểm soát chính xác lưu lượng cấp liệu giúp doanh nghiệp tiết kiệm vật tư và tối ưu hiệu quả đầu tư. Năng suất sản xuất cũng được cải thiện đáng kể nhờ khả năng vận hành liên tục với tốc độ cao. Hệ thống tự động giúp giảm phụ thuộc vào tay nghề của người vận hành và duy trì chất lượng đồng đều giữa các ca sản xuất. Ngoài ra, nhiều hệ thống hiện đại còn hỗ trợ lưu trữ dữ liệu và kết nối với các nền tảng quản lý sản xuất như MES hoặc ERP. Điều này giúp doanh nghiệp nâng cao khả năng truy xuất thông tin, kiểm soát chất lượng và từng bước xây dựng mô hình nhà máy thông minh.
Máy cấp keo PCB là giải pháp quan trọng giúp nâng cao chất lượng, độ bền và tính ổn định của các sản phẩm điện tử hiện đại. Máy tra keo PCB không chỉ hỗ trợ cố định linh kiện mà còn giúp bảo vệ bảng mạch khỏi các tác động từ môi trường, tăng khả năng chống rung và cải thiện hiệu quả tản nhiệt trong nhiều ứng dụng khác nhau. Với xu hướng thu nhỏ linh kiện và gia tăng yêu cầu về độ tin cậy của sản phẩm, máy tra keo PCB, máy bôi keo PCB và các hệ thống cấp keo tự động đang trở thành một phần không thể thiếu trong các dây chuyền sản xuất điện tử hiện đại. Máy cấp keo PCB là một trong những giải pháp mà AMC tập trung nghiên cứu và triển khai nhằm hỗ trợ doanh nghiệp xây dựng nhà máy thông minh, nâng cao năng suất và tối ưu chất lượng sản phẩm trong dài hạn.
