Hệ thống cấp keo ngày càng đóng vai trò quan trọng trong các dây chuyền sản xuất yêu cầu độ chính xác cao, năng suất ổn định và khả năng kiểm soát vật liệu chặt chẽ. Tuy nhiên, mỗi dây chuyền có thể sử dụng loại keo, sản phẩm và quy trình khác nhau, vì vậy một cấu hình hệ thống cấp keo phù hợp với ứng dụng này chưa chắc đã đáp ứng tốt yêu cầu của ứng dụng khác. Với kinh nghiệm trong lĩnh vực cấp keo, AMC cung cấp các giải pháp máy cấp keo, máy bơm keo và các thành phần dispensing được thiết kế phù hợp với yêu cầu thực tế của từng ứng dụng. Từ đặc tính vật liệu, lượng keo cần cấp, tốc độ sản xuất đến cơ cấu chuyển động và khả năng tích hợp tự động hóa, mỗi yếu tố đều cần được tính toán để xây dựng một hệ thống phù hợp với dây chuyền. Một hệ thống cấp keo được thiết kế đúng ngay từ đầu không chỉ giúp doanh nghiệp kiểm soát quá trình cấp vật liệu hiệu quả hơn mà còn tạo nền tảng để nâng cao năng suất và mở rộng tự động hóa trong tương lai.
1. Vì sao cần thiết kế hệ thống cấp keo phù hợp với dây chuyền?
Trong sản xuất công nghiệp, công đoạn cấp keo có thể được triển khai theo nhiều phương pháp tùy thuộc vào sản phẩm và vật liệu sử dụng. Một số ứng dụng chỉ cần cấp một lượng keo nhỏ tại vị trí cố định, trong khi những ứng dụng khác yêu cầu tạo đường keo liên tục trên bề mặt có hình dạng phức tạp. Tương tự, có dây chuyền ưu tiên tốc độ để đáp ứng sản lượng lớn, nhưng cũng có những ứng dụng đặt độ chính xác và khả năng kiểm soát vật liệu lên hàng đầu. Sự khác biệt này khiến một hệ thống cấp keo tiêu chuẩn không phải lúc nào cũng phù hợp với mọi dây chuyền. Một thiết bị có thể hoạt động tốt trong ứng dụng này nhưng lại không đáp ứng được yêu cầu về độ nhớt, lưu lượng, tốc độ hoặc quỹ đạo cấp keo trong ứng dụng khác. Nếu chỉ lựa chọn thiết bị dựa trên công suất hoặc mức giá, doanh nghiệp có thể gặp phải các vấn đề như lượng keo không ổn định, tốc độ không đáp ứng takt time hoặc khó tích hợp với thiết bị hiện có.
Vì vậy, thiết kế hệ thống dựa trên quy trình thực tế là bước quan trọng trước khi đầu tư. Từ loại keo, phương pháp định lượng, công nghệ van, cơ cấu di chuyển đến hệ thống điều khiển đều cần được lựa chọn dựa trên yêu cầu cụ thể. Khi được thiết kế đồng bộ với robot, PLC, conveyor hoặc camera Vision, hệ thống cấp keo có thể trở thành một phần thống nhất của dây chuyền tự động thay vì hoạt động như một thiết bị độc lập.
2. Những yếu tố cần xác định trước khi thiết kế hệ thống cấp keo
2.1. Loại keo và đặc tính vật liệu

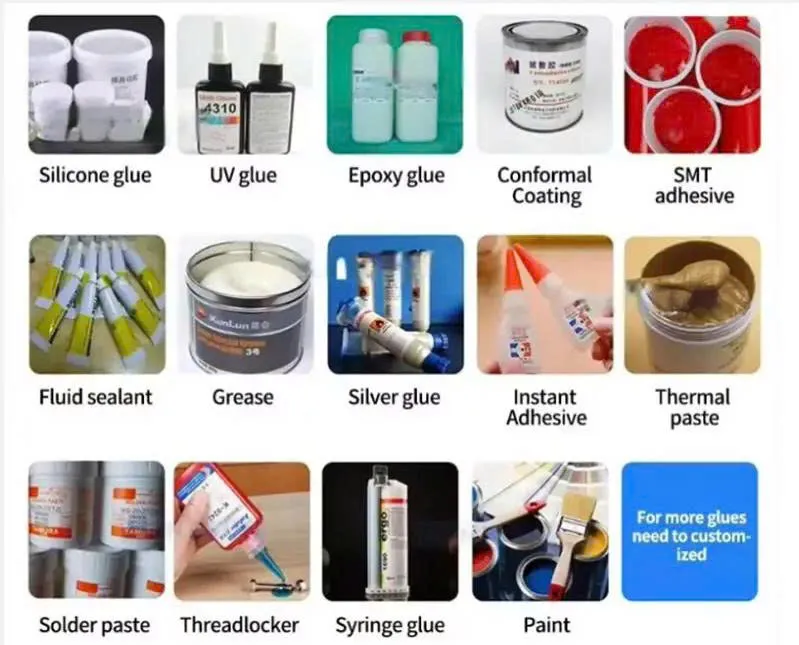

Loại keo là yếu tố đầu tiên cần xác định khi xây dựng một hệ thống dispensing. Doanh nghiệp cần cung cấp thông tin về độ nhớt, thành phần, thời gian đóng rắn, nhiệt độ bảo quản và các đặc tính liên quan của vật liệu. Keo có độ nhớt thấp sẽ có yêu cầu khác với vật liệu có độ nhớt cao. Một số loại có thể cần gia nhiệt để duy trì độ nhớt ổn định, trong khi những vật liệu khác cần kiểm soát nhiệt độ để tránh đóng rắn sớm. Với keo hai thành phần, hệ thống còn phải đảm bảo tỷ lệ trộn chính xác và kiểm soát thời gian lưu của vật liệu trong đường ống.
Những thông tin này ảnh hưởng trực tiếp đến việc lựa chọn bơm, van, đường ống và phương pháp cấp keo. Đánh giá chính xác đặc tính vật liệu ngay từ đầu giúp hạn chế nguy cơ lựa chọn sai cấu hình và phải điều chỉnh hệ thống sau khi đưa vào vận hành.
2.2. Lượng keo và yêu cầu về đường keo
Doanh nghiệp cần xác định lượng keo cần sử dụng trên mỗi sản phẩm cũng như hình dạng đường keo mong muốn. Tùy ứng dụng, hệ thống có thể cần cấp một lượng rất nhỏ theo từng điểm, tạo đường keo liên tục hoặc phủ vật liệu trên một diện tích rộng. Nếu dung sai về lượng keo rất nhỏ, hệ thống cần có khả năng định lượng chính xác và duy trì độ ổn định trong thời gian dài. Điều này đặc biệt quan trọng trong sản xuất số lượng lớn, bởi một sai lệch nhỏ trên mỗi sản phẩm có thể tạo ra lượng hao phí đáng kể khi nhân lên hàng nghìn chu kỳ. Kích thước, vị trí và hình dạng đường keo cũng quyết định phương pháp cấp keo phù hợp. Đường keo dạng điểm, đường thẳng, đường cong hay lớp phủ rộng sẽ yêu cầu những cấu hình van và cơ cấu di chuyển khác nhau.2.3. Sản lượng và takt time
Tốc độ sản xuất quyết định khả năng đáp ứng của toàn bộ hệ thống. Doanh nghiệp cần xác định số lượng sản phẩm cần xử lý, thời gian chu kỳ và khoảng thời gian mà công đoạn cấp keo được phép sử dụng. Nếu dây chuyền yêu cầu xử lý sản phẩm trong thời gian rất ngắn, hệ thống cần có tốc độ cấp keo và cơ cấu chuyển động đủ nhanh để không trở thành điểm nghẽn. Tuy nhiên, tốc độ cao không nên đánh đổi bằng độ chính xác. Một hệ thống hiệu quả cần cân bằng giữa tốc độ, lượng vật liệu và chất lượng đường keo.Doanh nghiệp cũng nên tính đến khả năng tăng sản lượng trong tương lai. Một cấu hình có khả năng mở rộng hoặc bổ sung module sẽ giúp hạn chế chi phí cải tạo khi nhu cầu sản xuất tăng.
2.4. Sản phẩm và không gian lắp đặt
Hình dạng, kích thước và vị trí của sản phẩm cũng ảnh hưởng đến cách thiết kế hệ thống. Doanh nghiệp cần xác định đầu dispensing có thể tiếp cận sản phẩm từ hướng nào, có cần di chuyển nhiều trục hay phải cấp keo tại những vị trí khó tiếp cận hay không. Không gian lắp đặt thực tế cũng cần được xem xét ngay từ đầu. Một hệ thống cấp keo có thể đáp ứng tốt về kỹ thuật nhưng không phù hợp với layout dây chuyền sẽ gây khó khăn khi tích hợp. Vì vậy, việc khảo sát sản phẩm và không gian lắp đặt giúp đơn vị thiết kế lựa chọn giữa các cấu hình như Cartesian, gantry, robot hoặc các phương án chuyển động khác.
3. Lựa chọn công nghệ cấp keo phù hợp
Sau khi xác định yêu cầu về vật liệu và sản xuất, bước tiếp theo là lựa chọn công nghệ cấp keo. Không có một phương pháp duy nhất phù hợp với tất cả ứng dụng, vì vậy công nghệ cấp keo cần được lựa chọn dựa trên đặc tính keo và yêu cầu thực tế.

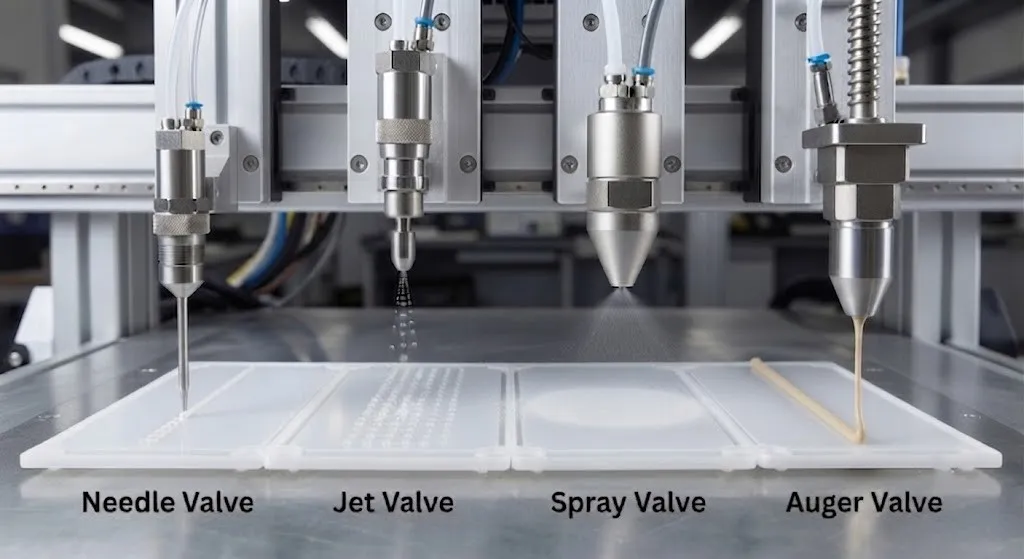

Needle Valve thường phù hợp với các ứng dụng yêu cầu kiểm soát chính xác lượng keo tại vị trí xác định. Công nghệ này có thể được sử dụng để tạo các điểm hoặc đường keo ổn định khi kết hợp với cơ cấu chuyển động phù hợp.
Jet Valve là lựa chọn đáng cân nhắc khi doanh nghiệp cần tốc độ cấp keo cao hoặc phải tiếp cận những vị trí khó. Do đầu phun không cần tiếp xúc trực tiếp với bề mặt sản phẩm, công nghệ này có thể mang lại tính linh hoạt trong một số ứng dụng đặc thù.
Spray Valve phù hợp hơn với các ứng dụng cần phủ vật liệu trên diện tích rộng. Khi sử dụng công nghệ này, các thông số như áp suất, khoảng cách phun và tốc độ di chuyển cần được kiểm soát để duy trì độ đồng đều.
Đối với vật liệu có độ nhớt cao hoặc yêu cầu kiểm soát lưu lượng chặt chẽ, Auger hoặc Screw Valve có thể là một lựa chọn phù hợp. Tuy nhiên, công nghệ cần được đánh giá dựa trên đặc tính cụ thể của vật liệu và lượng keo cần cấp. Trong những ứng dụng có yêu cầu kỹ thuật cao, thử nghiệm dispensing trên mẫu thực tế là bước quan trọng để xác định công nghệ và cấu hình phù hợp nhất.
4. Thiết kế cấu hình hệ thống và khả năng tích hợp tự động hóa

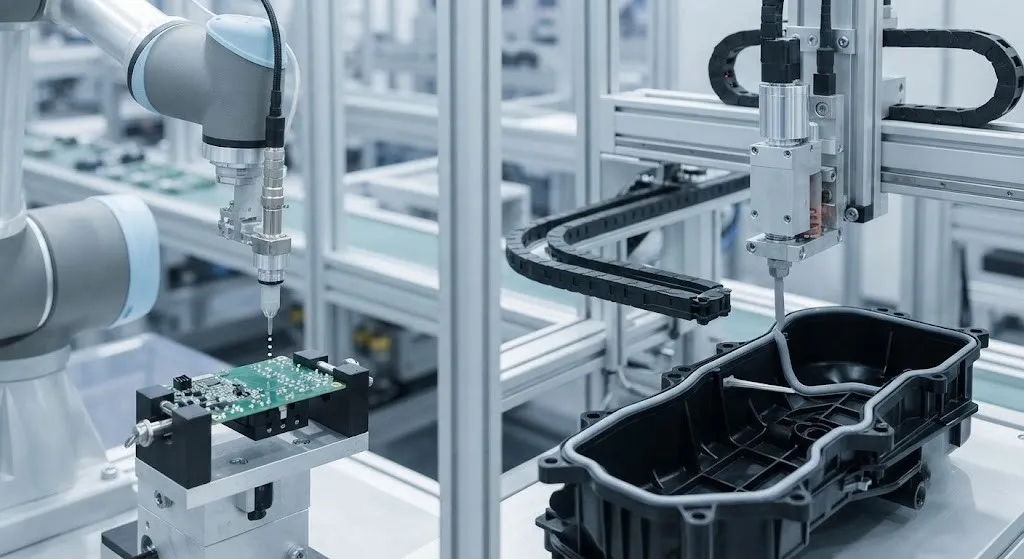

Một công nghệ cấp keo hoàn chỉnh không chỉ bao gồm bơm và van cấp keo. Cấu hình hệ thống cần được xây dựng dựa trên cách sản phẩm di chuyển, vị trí cấp keo và mức độ tự động hóa mà doanh nghiệp mong muốn. Với sản phẩm có hình dạng đơn giản và vị trí cấp keo cố định, cơ cấu Cartesian hoặc gantry có thể đáp ứng tốt yêu cầu. Đầu dispensing có thể di chuyển theo các trục X, Y, Z và thực hiện chương trình cấp keo đã được lập trình. Đối với sản phẩm phức tạp hoặc yêu cầu tiếp cận nhiều góc khác nhau, robot có thể mang lại tính linh hoạt cao hơn. Robot có thể di chuyển đầu phun theo nhiều hướng và thực hiện các quỹ đạo phức tạp.
Trong các dây chuyền tự động, hệ thống cấp keo có thể được kết nối với PLC, HMI và conveyor để đồng bộ với toàn bộ quy trình. PLC quản lý trình tự hoạt động, trong khi HMI cho phép người vận hành theo dõi trạng thái và điều chỉnh các thông số cần thiết.
Camera Vision cũng có thể được tích hợp để nhận diện vị trí sản phẩm trước khi cấp keo. Điều này đặc biệt hữu ích khi sản phẩm có sai lệch nhỏ về vị trí hoặc dây chuyền cần xử lý nhiều model khác nhau. Sau công đoạn dispensing, Vision còn có thể hỗ trợ kiểm tra các lỗi như thiếu keo, sai vị trí hoặc đường keo không đạt yêu cầu. Khi kết hợp máy bơm keo, robot, PLC và Vision, doanh nghiệp có thể xây dựng một quy trình khép kín từ định vị sản phẩm, cấp keo đến kiểm tra chất lượng.
5. Những yếu tố cần cân nhắc trước khi đầu tư
Bên cạnh yêu cầu kỹ thuật, doanh nghiệp cần đánh giá khả năng vận hành lâu dài của hệ thống. Chi phí đầu tư ban đầu là một yếu tố quan trọng nhưng không nên là tiêu chí duy nhất. Khả năng bảo trì cần được tính đến ngay trong giai đoạn thiết kế. Các bộ phận tiếp xúc trực tiếp với keo cần thuận tiện cho việc vệ sinh, kiểm tra và thay thế. Điều này đặc biệt quan trọng với những vật liệu có thời gian đóng rắn nhanh hoặc dễ gây tắc nghẽn. Độ ổn định cũng cần được đánh giá trong điều kiện sản xuất thực tế. Một hệ thống có thông số tốt nhưng thường xuyên phải dừng để hiệu chỉnh sẽ khó đáp ứng yêu cầu của dây chuyền sản xuất số lượng lớn. Doanh nghiệp cũng nên xem xét khả năng hỗ trợ kỹ thuật và cung cấp linh kiện sau khi lắp đặt. Khi một hệ thống gặp sự cố, khả năng xử lý nhanh sẽ giúp giảm downtime và hạn chế ảnh hưởng đến toàn bộ dây chuyền.
Cuối cùng là khả năng mở rộng. Khi sản lượng tăng hoặc doanh nghiệp đưa thêm sản phẩm mới vào sản xuất, hệ thống có thể cần bổ sung đầu dispensing, thay đổi chương trình hoặc tích hợp thêm thiết bị kiểm tra. Một cấu hình có khả năng nâng cấp sẽ giúp doanh nghiệp chủ động hơn trong dài hạn.
6. Quy trình thiết kế một hệ thống cấp keo theo yêu cầu
Để xây dựng một giải pháp phù hợp, quá trình thiết kế nên bắt đầu bằng việc thu thập thông tin về sản phẩm, vật liệu, lượng keo, sản lượng và yêu cầu chất lượng. Đây là cơ sở để xác định các thông số kỹ thuật mà hệ thống cần đáp ứng. Tiếp theo, đơn vị thiết kế sẽ phân tích đặc tính của keo và lựa chọn công nghệ dispensing phù hợp. Trong những ứng dụng phức tạp, việc thử nghiệm trên mẫu thực tế có thể giúp đánh giá khả năng đáp ứng của van, bơm và hệ thống định lượng trước khi chế tạo. Sau đó, cấu hình cơ khí và phương án tích hợp được xây dựng dựa trên layout của dây chuyền. Cơ cấu chuyển động, hệ thống cấp keo, PLC, HMI, Vision và các thiết bị liên quan sẽ được lựa chọn để hoạt động đồng bộ.
Trước khi đưa vào sản xuất chính thức, hệ thống cần được chạy thử và đánh giá các thông số quan trọng như lượng keo, tốc độ, độ chính xác và thời gian chu kỳ. Việc kiểm tra trong điều kiện gần với môi trường sản xuất thực tế giúp hạn chế rủi ro và đảm bảo hệ thống đáp ứng đúng mục tiêu ban đầu. Đối với các dự án thiết kế, việc trao đổi kỹ thuật giữa doanh nghiệp và nhà sản xuất ngay từ giai đoạn đầu có ý nghĩa quan trọng. Khi yêu cầu được xác định rõ trước khi chế tạo, cấu hình hệ thống có thể được tối ưu tốt hơn về hiệu suất, khả năng tích hợp và chi phí đầu tư.
Hệ thống cấp keo là một phần quan trọng trong nhiều dây chuyền sản xuất, đặc biệt khi doanh nghiệp cần kiểm soát chính xác lượng vật liệu, duy trì chất lượng ổn định và nâng cao năng suất. Tuy nhiên, không phải mọi dây chuyền đều có thể sử dụng cùng một cấu hình, bởi sự khác biệt về loại keo, sản phẩm, sản lượng và yêu cầu tự động hóa đòi hỏi giải pháp phải được lựa chọn hoặc thiết kế phù hợp. Một hệ thống cấp keo được xây dựng đúng có thể kết hợp hệ thống cấp keo, máy bơm keo, van cấp keo, cơ cấu chuyển động, PLC, robot và Vision để tạo thành một quy trình đồng bộ. Với kinh nghiệm phát triển các giải pháp cấp keo, AMC có thể hỗ trợ doanh nghiệp lựa chọn và xây dựng cấu hình phù hợp dựa trên loại vật liệu, yêu cầu sản phẩm, sản lượng và mức độ tự động hóa của từng dây chuyền. Khi được thiết kế dựa trên mục tiêu sản xuất thực tế, hệ thống cấp keo không chỉ giúp tối ưu hiệu suất hiện tại mà còn tạo nền tảng để doanh nghiệp mở rộng quy mô và nâng cấp tự động hóa trong tương lai.
