Trong bối cảnh ngành công nghiệp ngày càng hướng tới tự động hóa và độ chính xác cao, dây chuyền đổ keo chân không thông minh đang trở thành giải pháp then chốt cho nhiều doanh nghiệp sản xuất. Không chỉ đáp ứng yêu cầu về chất lượng, hệ thống còn giúp loại bỏ hoàn toàn bọt khí, nâng cao độ bền và tính thẩm mỹ của sản phẩm. Với sự tích hợp của các công nghệ hiện đại như gia nhiệt trước, nhận diện hình ảnh 3D và quản lý dữ liệu MES, dây chuyền mang lại hiệu quả vận hành vượt trội. Thiết kế khép kín và đồng bộ giúp tối ưu quy trình từ đầu vào đến đầu ra, giảm thiểu sai sót trong sản xuất. Bài viết dưới đây, hãy cùng AMC tìm hiểu chi tiết về cấu hình làm việc và đặc điểm của Hệ thống đổ keo chân không tự động nhé!

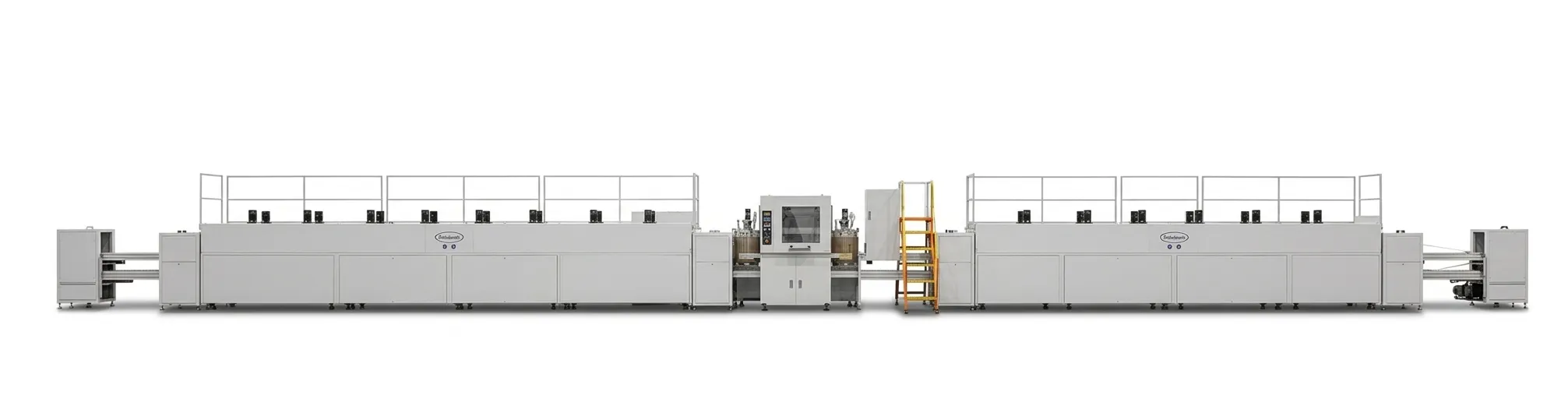

Trong bối cảnh sản xuất công nghiệp ngày càng yêu cầu độ chính xác cao và tự động hóa toàn diện, dây chuyền đổ keo chân không thông minh trở thành giải pháp tối ưu cho các doanh nghiệp trong ngành điện tử, PCB, chiếu sáng và thiết bị gia dụng. Hệ thống này giúp loại bỏ hoàn toàn bọt khí trong quá trình đổ keo và còn tích hợp nhiều công nghệ hiện đại như gia nhiệt trước, nhận diện hình ảnh 3D, tự động sấy và kết nối dữ liệu MES.
Dây chuyền được thiết kế theo mô hình khép kín, vận hành liên tục từ khâu cấp liệu đến thành phẩm, đảm bảo tính đồng nhất, giảm thiểu sai sót và tối ưu chi phí nhân công.
Hệ thống đổ keo chân không tự động làm việc qua 6 trạm chính, bao gồm:
Trạm 1: Trạm cấp liệu (Loading station)
Sản phẩm được đưa vào hệ thống thông qua băng tải hoặc robot tự động. Tại đây, cảm biến sẽ thực hiện việc nhận diện và định vị sơ bộ sản phẩm trước khi chuyển sang các công đoạn tiếp theo.
Trạm 2: Máy chuyển (Transfer machine)
Sau khi được cấp liệu, sản phẩm sẽ được vận chuyển qua các trạm khác nhau bằng hệ thống băng tải hoặc cơ cấu chuyển ba trong một. Tốc độ vận chuyển có thể điều chỉnh linh hoạt, đảm bảo phù hợp với từng loại sản phẩm.
Trạm 3: Hệ thống lò gia nhiệt trước (Preheating oven)
Trước khi đổ keo, sản phẩm được gia nhiệt nhằm tăng độ bám dính của keo và loại bỏ độ ẩm. Đây là bước quan trọng giúp cải thiện chất lượng potting và độ bền của sản phẩm sau khi hoàn thiện.
Trạm 4: Máy đổ keo có kiểm tra hình ảnh (Visual potting machine)
Đây là công đoạn quan trọng nhất trong toàn bộ dây chuyền. Sản phẩm được đặt trong môi trường chân không để loại bỏ hoàn toàn bọt khí. Hệ thống camera 3D sẽ nhận diện vị trí chính xác và điều khiển quá trình đổ keo tự động mà không cần đồ gá phức tạp.
Trạm 5: Lò sấy (Curing Oven)
Sau khi đổ keo, sản phẩm được chuyển sang lò sấy để keo đông cứng. Lò sử dụng vật liệu cách nhiệt cao cấp, đảm bảo nhiệt độ ổn định và tiết kiệm năng lượng. Quá trình sấy hoàn toàn tự động và có thể điều chỉnh theo từng loại keo.
Trạm 6: Trạm dỡ liệu (Unloading station)
Sản phẩm hoàn thiện sẽ được đưa ra khỏi dây chuyền tại trạm cuối.

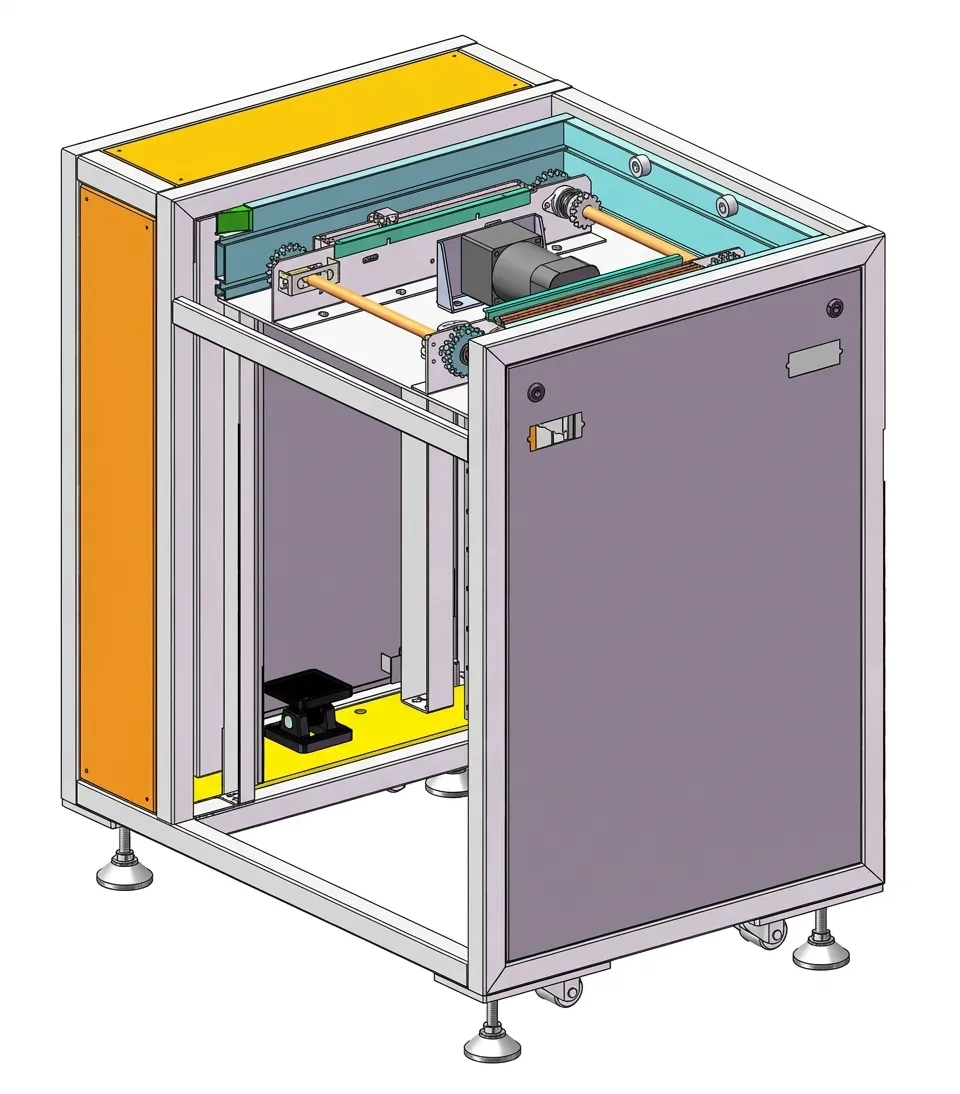

Hệ thống Lift được thiết kế với khung máy chắc chắn, sử dụng kết cấu hàn từ thép hộp vuông giúp đảm bảo độ cứng vững và ổn định trong quá trình vận hành lâu dài. Bên cạnh đó, hệ thống sử dụng ray dẫn hướng bằng nhôm định hình, giúp chuyển động nâng hạ diễn ra mượt mà, giảm ma sát và tăng tuổi thọ thiết bị.
Cơ cấu băng tải được truyền động bằng động cơ điện, cho phép điều chỉnh tốc độ linh hoạt tùy theo yêu cầu sản xuất. Việc thay đổi tốc độ giúp đồng bộ với các công đoạn khác trong dây chuyền, nâng cao hiệu quả vận hành tổng thể.
Hệ thống nâng sử dụng xi lanh khí nén (hoặc thủy lực tùy cấu hình), đảm bảo lực nâng ổn định và chính xác. Độ lặp lại cơ khí đạt mức ±0.1mm, đáp ứng yêu cầu cao về độ chính xác trong sản xuất tự động. Ngoài ra, chiều rộng của hệ thống có thể điều chỉnh bằng tay hoặc tự động, giúp dễ dàng thích ứng với nhiều kích thước sản phẩm khác nhau.

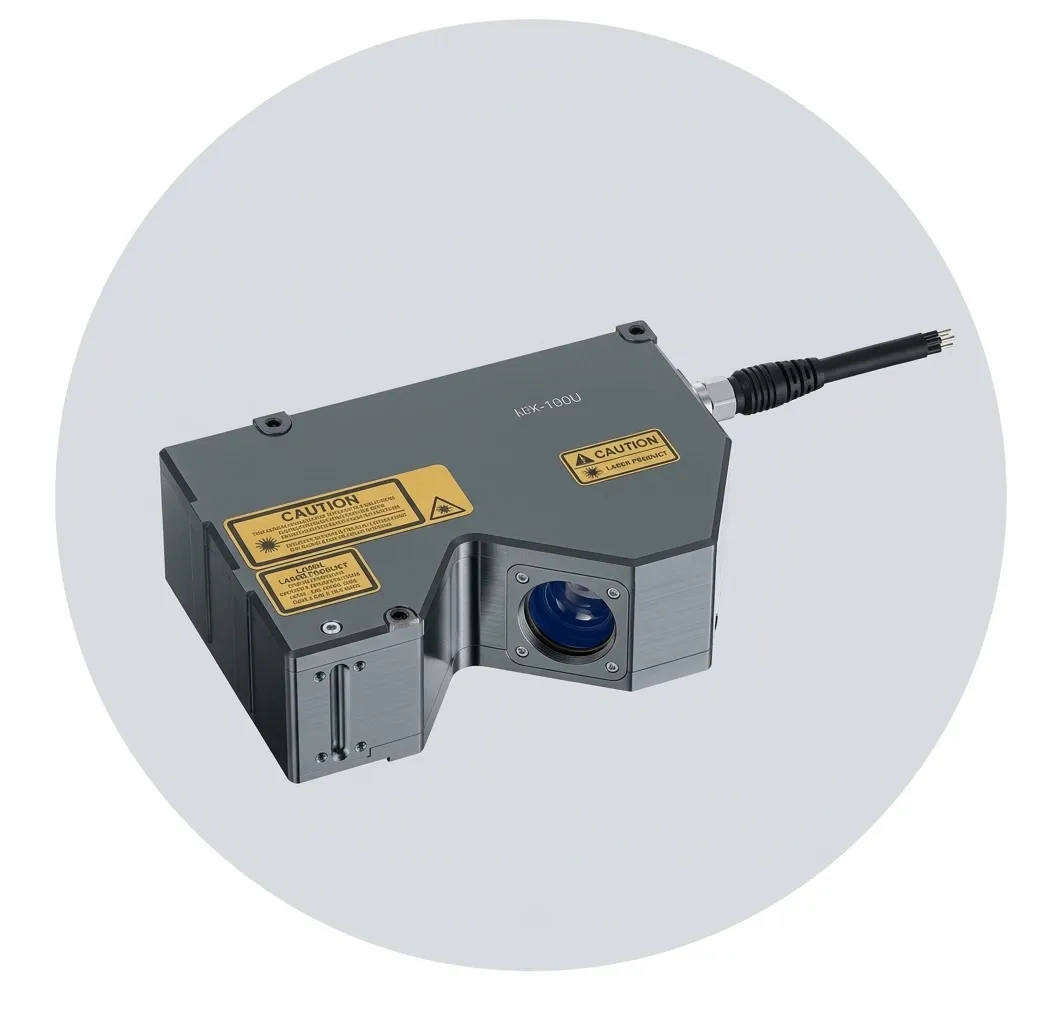

Hệ thống camera 3D tích hợp công nghệ nhận diện thông minh, cho phép quét và phân tích sản phẩm với tốc độ cao. Nhờ khả năng xử lý hình ảnh tiên tiến, hệ thống có thể nhận diện chính xác model sản phẩm cũng như vị trí đặt của chúng một cách nhanh chóng và liền mạch.
Một trong những ưu điểm nổi bật của hệ thống là khả năng định vị với độ chính xác cao trên diện rộng, giúp giảm thiểu sai số trong quá trình sản xuất. Đồng thời, hệ thống có thể phát hiện vị trí cần bơm keo một cách thông minh mà không cần sử dụng đồ gá định vị phức tạp, từ đó tiết kiệm chi phí và thời gian setup.
Ngoài ra, hệ thống còn hỗ trợ tạo và lưu trữ template sản phẩm. Các template này có thể được quét, nhận diện và tự động gọi chương trình tương ứng, giúp quá trình chuyển đổi sản phẩm trở nên nhanh chóng và thuận tiện hơn.

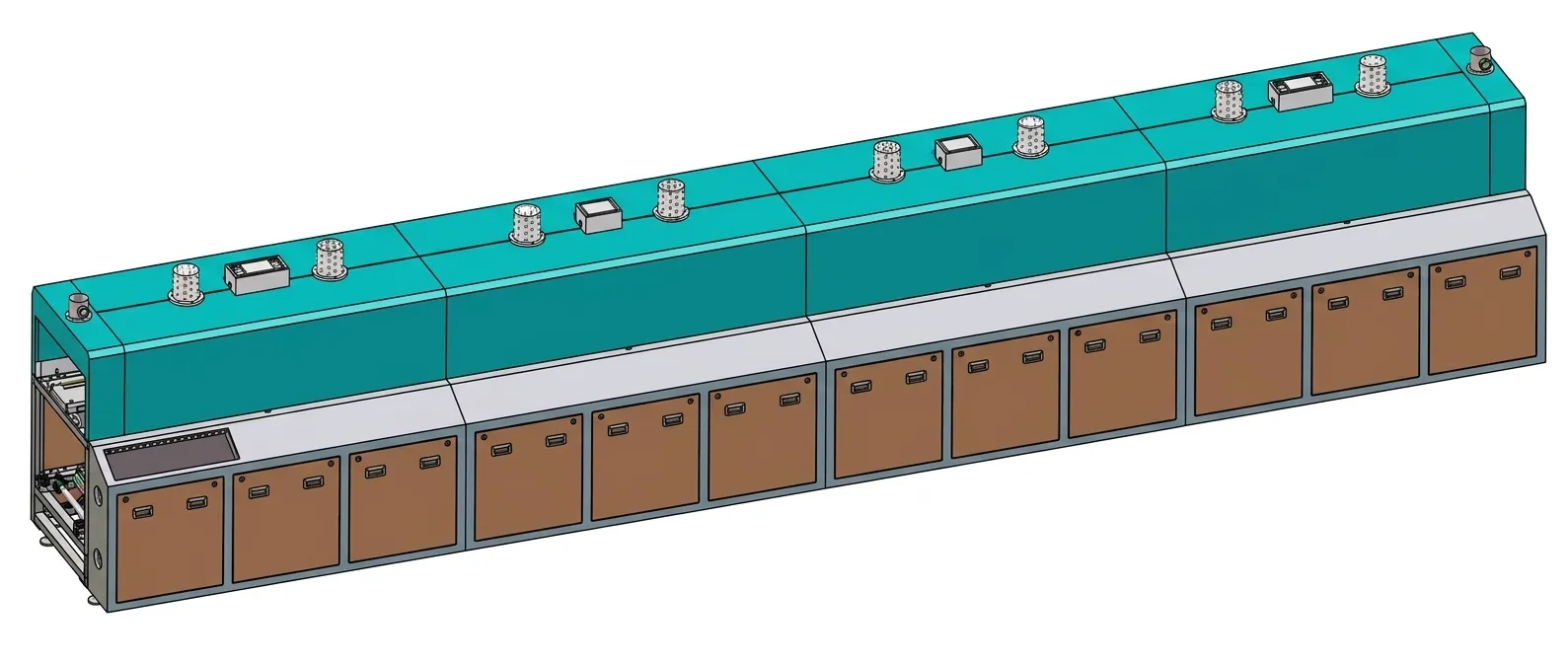

Lò sấy được thiết kế với thành trong làm từ inox gương, có khả năng phản xạ nhiệt hiệu quả, giúp tối ưu hóa quá trình truyền nhiệt và tiết kiệm năng lượng.
Phần cách nhiệt của lò có độ dày lên đến 50mm, sử dụng vật liệu silicate nhôm chất lượng cao, giúp giữ nhiệt tốt và hạn chế thất thoát nhiệt ra môi trường bên ngoài. Nhờ đó, nhiệt độ bên ngoài lò chỉ cao hơn nhiệt độ phòng khoảng ≤6°C, đảm bảo an toàn cho người vận hành.
Nhiệt độ gia nhiệt trong lò được kiểm soát ổn định với sai số ±5°C, đảm bảo chất lượng sản phẩm sau khi sấy luôn đồng đều. Ngoài ra, hệ thống còn được trang bị quạt tuần hoàn giúp phân bố nhiệt đều khắp buồng sấy, cùng với cửa thoát khí và lớp cách nhiệt tại hai đầu vào/ra để giảm thất thoát nhiệt.

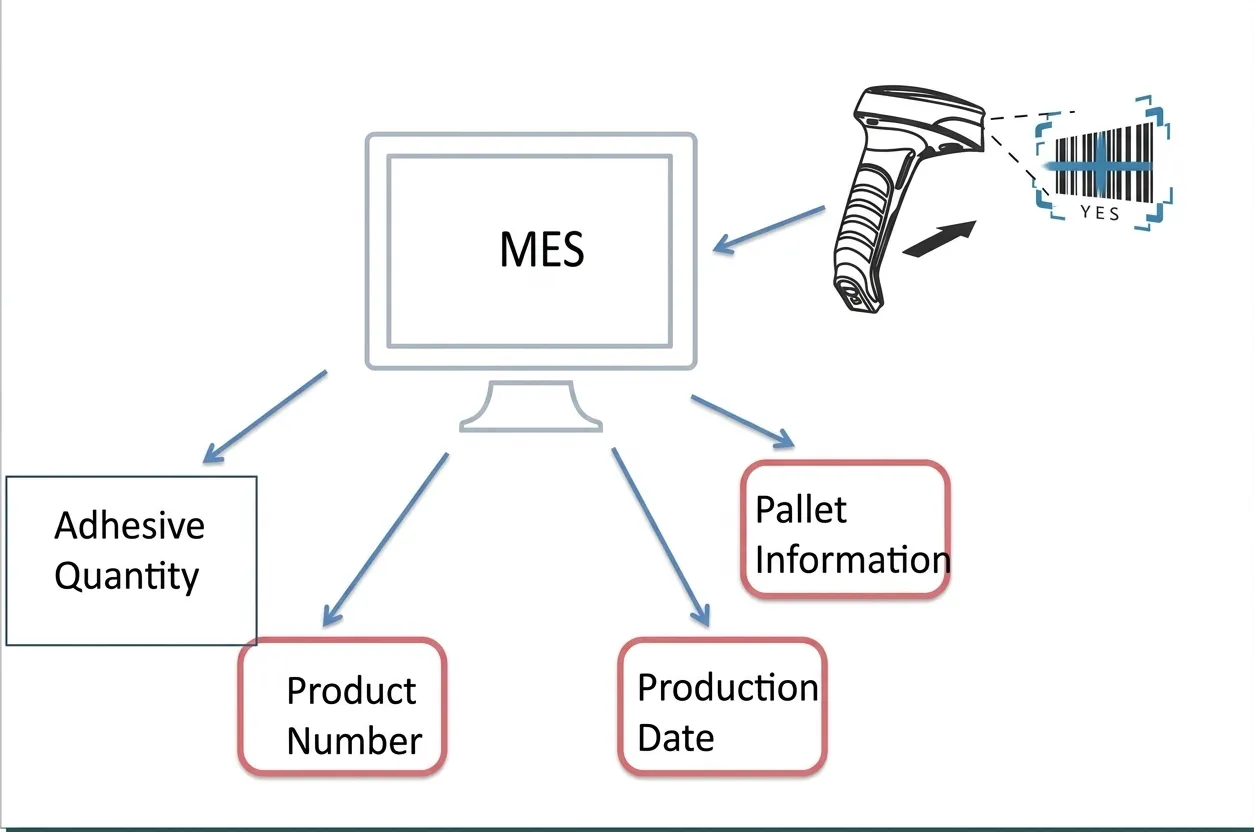

MES được cài đặt sẵn cho phép lưu trữ dữ liệu sản xuất tại chỗ, bao gồm thông tin về sản lượng, tình trạng thiết bị và các lỗi phát sinh.
Ngoài ra, hệ thống có khả năng thu thập và tải lên dữ liệu theo thời gian thực như lưu lượng, áp suất, nhiệt độ (khi có hỗ trợ phần cứng tương ứng). Điều này giúp nhà quản lý dễ dàng theo dõi, phân tích và tối ưu hóa quy trình sản xuất.
Việc tích hợp MES không chỉ nâng cao tính minh bạch mà còn hỗ trợ truy xuất nguồn gốc sản phẩm, cải thiện chất lượng và giảm thiểu rủi ro trong sản xuất công nghiệp hiện đại.
Hệ thống đổ keo chân không tự động sở hữu nhiều hệ thống tích hợp hiện đại, tạo nên một dây chuyền sản xuất khép kín và thông minh. Dưới đây là những đặc tính ưu việt của máy:
Tự động hóa toàn diện: Hệ thống tích hợp đồng bộ nhiều công đoạn như nâng hạ, chuyển tải, gia nhiệt, đổ keo, kiểm tra và sấy, giúp vận hành liên tục và giảm tối đa sự can thiệp thủ công.
Độ chính xác và ổn định cao: Ứng dụng hệ thống thị giác (visual system) và điều khiển PLC đảm bảo quá trình đổ keo chính xác, đồng đều, nâng cao chất lượng sản phẩm.
Kết nối và quản lý thông minh: Tích hợp sẵn giao diện MES, cho phép thu thập và đồng bộ dữ liệu sản xuất như sản lượng, thời gian, lỗi thiết bị… giúp dễ dàng quản lý và truy xuất.
Vận hành thân thiện, linh hoạt: Giao diện người – máy (HMI) trực quan, dễ sử dụng, phù hợp với nhiều đối tượng vận hành và dễ dàng tùy chỉnh theo yêu cầu sản xuất.
Tối ưu hiệu suất và chi phí: Quy trình sấy và hoàn lưu jig tự động giúp tăng năng suất, giảm nhân công và hạn chế sai sót, từ đó tối ưu chi phí vận hành.
Hệ thống đổ keo chân không tự động không chỉ là một thiết bị sản xuất mà còn là giải pháp toàn diện cho nhà máy hiện đại. Sự kết hợp giữa tự động hóa, độ chính xác cao và khả năng quản lý thông minh giúp doanh nghiệp kiểm soát tốt hơn toàn bộ quy trình sản xuất. Đồng thời, việc tối ưu chi phí nhân công và hạn chế lỗi phát sinh mang lại hiệu quả kinh tế rõ rệt. Hệ thống cũng dễ dàng tùy chỉnh để phù hợp với nhiều loại sản phẩm và yêu cầu khác nhau. Nếu bạn đang có nhu cầu quan tâm đến Hệ thống đổ keo chân không tự động hoặc các sản phẩm Máy cấp keo khác, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
