Trong dây chuyền sản xuất tấm lưỡng cực (Bipolar Plate) cho pin nhiên liệu Hydro, công đoạn tra keo (dispensing) mới chỉ là điều kiện cần. Để lớp keo đạt được tính chất cơ lý hoàn hảo - độ đàn hồi, khả năng chịu hóa chất và độ bám dính - quá trình đóng rắn (curing) bằng nhiệt là điều kiện đủ và mang tính quyết định.
Hệ thống sấy gia nhiệt và đóng rắn keo chính xác (Curing Box) được thiết kế chuyên biệt để xử lý các yêu cầu khắt khe về nhiệt động học của vật liệu keo, đảm bảo quá trình chuyển hóa polyme diễn ra đồng nhất trên các loại tấm Graphite, Kim loại và Composite.
| Kích thước vùng làm việc | L1000 x W800 x H1200mm |
| Kích thước máy | L1300 x W1000 x H1900mm |
| Nguồn điện | AC380V, 50-60HZ, 12KW |
| Độ chính xác nhiệt độ | ±3°C |
| Thời gian gia nhiệt | 30 phút (đạt 100°C) |
| Số tầng sấy | 8 tầng (Khoảng cách 140mm/tầng) |
| Môi trường hoạt động | Độ ẩm 20-90%, Nhiệt độ 0-40°C |
| Trọng lượng | 500kg |
Khác với các lò sấy công nghiệp thông thường dễ gây ra hiện tượng "sốc nhiệt" cục bộ, thiết bị này ứng dụng hệ thống tuần hoàn khí cưỡng bức (Circulating Air System). Luồng khí nóng được luân chuyển liên tục trong buồng kín, đảm bảo nhiệt lượng được phân bổ đều tới mọi ngóc ngách của sản phẩm.
Sự đồng nhất về nhiệt độ là yếu tố sống còn. Tấm lưỡng cực thường có độ dày rất mỏng, việc chênh lệch nhiệt độ lớn có thể gây cong vênh (warpage) hoặc tạo ra ứng suất dư, dẫn đến rò rỉ khí khi lắp ráp vào ngăn xếp (stack). Thiết bị đảm bảo độ chính xác nhiệt độ trong buồng sấy ở mức ±3°C, tạo môi trường lý tưởng để lớp keo đóng rắn đều, không bị nứt gãy hay bong tróc.
Để đáp ứng tốc độ của dây chuyền sản xuất hàng loạt, Hộp sấy được thiết kế với công suất gia nhiệt mạnh mẽ 12kW. Hệ thống thanh nhiệt điện trở cho phép buồng sấy tăng nhiệt nhanh chóng, đạt mốc 100°C chỉ trong vòng 30 phút. Khả năng gia nhiệt nhanh giúp rút ngắn đáng kể thời gian chờ (cycle time), nâng cao hiệu suất tổng thể của nhà máy.
Về mặt năng suất, thiết bị sở hữu thiết kế đa tầng thông minh với 8 khay chứa (layers) riêng biệt, mỗi tầng cách nhau 140mm. Cấu trúc này cho phép xử lý lô lớn (batch processing) cùng lúc nhiều sản phẩm, giải quyết bài toán "nút thắt cổ chai" thường gặp ở công đoạn sấy trong các dây chuyền lắp ráp liên tục.
Hệ thống điều khiển nhiệt độ (Temperature control system) tích hợp bộ điều nhiệt chính xác cao, cho phép thiết lập dải nhiệt độ hoạt động rộng từ nhiệt độ phòng đến 150°C. Dải nhiệt này bao phủ hầu hết các yêu cầu kỹ thuật của các loại keo silicone hoặc epoxy chuyên dụng cho pin nhiên liệu hiện nay.
Bên cạnh đó, người vận hành có thể cài đặt bộ hẹn giờ (Timer) để tự động hóa quy trình sấy theo đặc tính cụ thể của từng loại vật liệu. Thiết bị cũng hỗ trợ tùy chọn tích hợp súng quét mã (Scanner gun), giúp ghi nhận dữ liệu đầu vào của từng lô sản phẩm, phục vụ cho việc quản lý chất lượng và truy xuất nguồn gốc (Traceability) trong hệ thống quản lý sản xuất.
Với kích thước tổng thể 1300 x 1000 x 1900 mm và trọng lượng 500kg, thiết bị có kết cấu vững chắc, giảm thiểu rung động và thất thoát nhiệt ra môi trường bên ngoài. Khoang sấy cách nhiệt tốt giúp tiết kiệm năng lượng và đảm bảo an toàn cho người vận hành trong môi trường nhà máy.

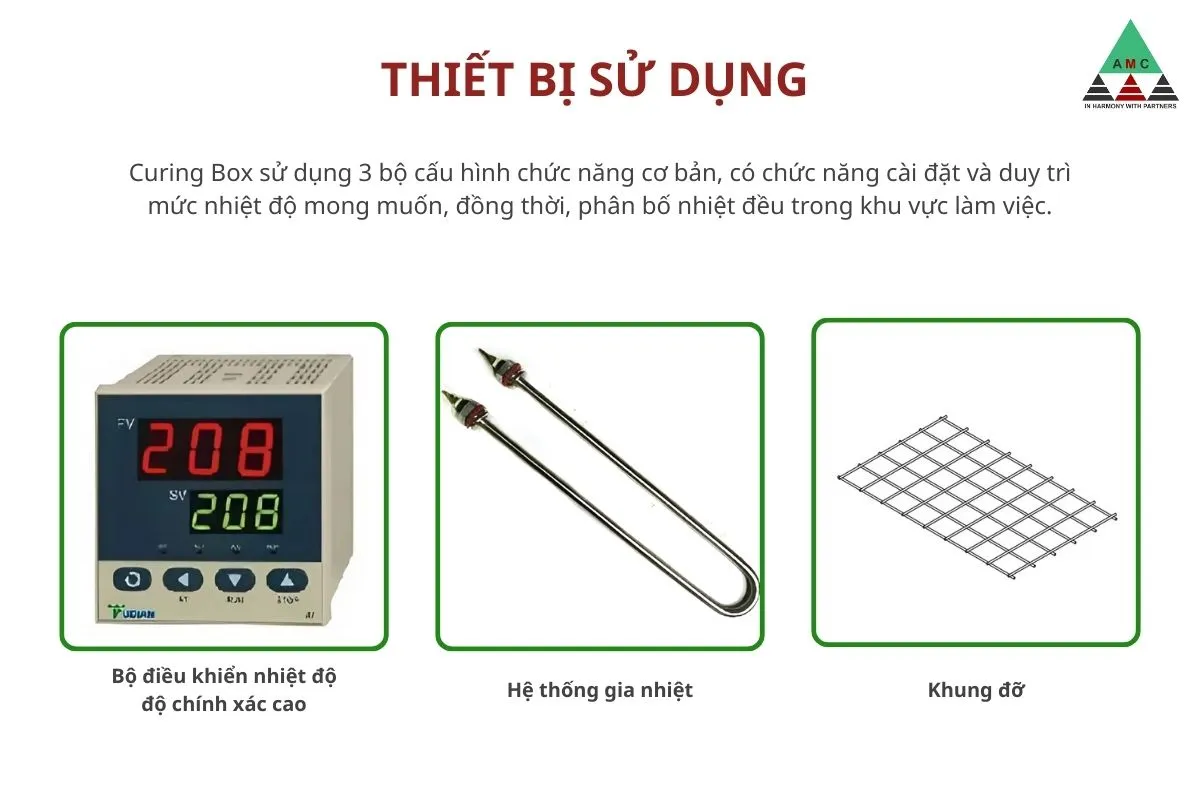

Hệ thống sấy gia nhiệt và đóng rắn keo chính xác hoạt động dựa trên 3 cấu hình chính bao gồm:
Cài đặt và duy trì mức nhiệt độ mong muốn.
Giám sát nhiệt độ thực tế và tự động điều chỉnh để đảm bảo độ chính xác cao.
Bảo vệ hệ thống khỏi quá nhiệt hoặc dao động nhiệt độ lớn.
Tạo và cung cấp nguồn nhiệt cho toàn bộ thiết bị.
Đảm bảo nhiệt độ tăng nhanh và ổn định đến mức cài đặt.
Phân bố nhiệt đều trong khu vực làm việc.
Cố định và nâng đỡ vật liệu/sản phẩm trong quá trình vận hành.
Đảm bảo an toàn và ổn định khi thiết bị hoạt động.
Tạo khoảng không gian để khí nóng lưu thông hiệu quả.
Hệ thống sấy gia nhiệt và đóng rắn keo chính xác giữ vai trò quyết định trong việc đảm bảo keo được đóng rắn hoàn toàn theo đúng thông số kỹ thuật. Khi nhiệt độ được kiểm soát chính xác, liên kết giữa các bề mặt đạt độ bám dính cao, tăng độ bền cơ học và hạn chế bong tróc, nứt gãy trong quá trình sử dụng.
Việc kiểm soát chặt chẽ nhiệt độ và thời gian sấy giúp ổn định các tính chất của vật liệu sau khi đóng rắn. Keo đạt độ cứng đồng đều, giảm co ngót và hạn chế phát sinh ứng suất nội, từ đó tránh cong vênh hoặc biến dạng linh kiện.
Hệ thống tuần hoàn khí nóng trong curing box giúp phân bố nhiệt đồng đều trong toàn bộ buồng sấy. Điều này đảm bảo mọi sản phẩm đều được xử lý ở cùng một điều kiện nhiệt, tạo ra chất lượng đồng nhất, đặc biệt quan trọng trong sản xuất hàng loạt.
Thiết bị còn góp phần nâng cao năng suất và tối ưu chi phí sản xuất. Nhờ duy trì nhiệt độ ổn định, thời gian đóng rắn được rút ngắn, giảm tỷ lệ lỗi và tiết kiệm năng lượng do hạn chế dao động nhiệt không cần thiết.
Ngoài ra, Curing Box chính xác giúp đảm bảo an toàn trong vận hành. Hệ thống kiểm soát nhiệt độ hiệu quả giúp tránh quá nhiệt, bảo vệ linh kiện nhạy cảm và giảm thiểu rủi ro cháy nổ hoặc hư hỏng thiết bị.

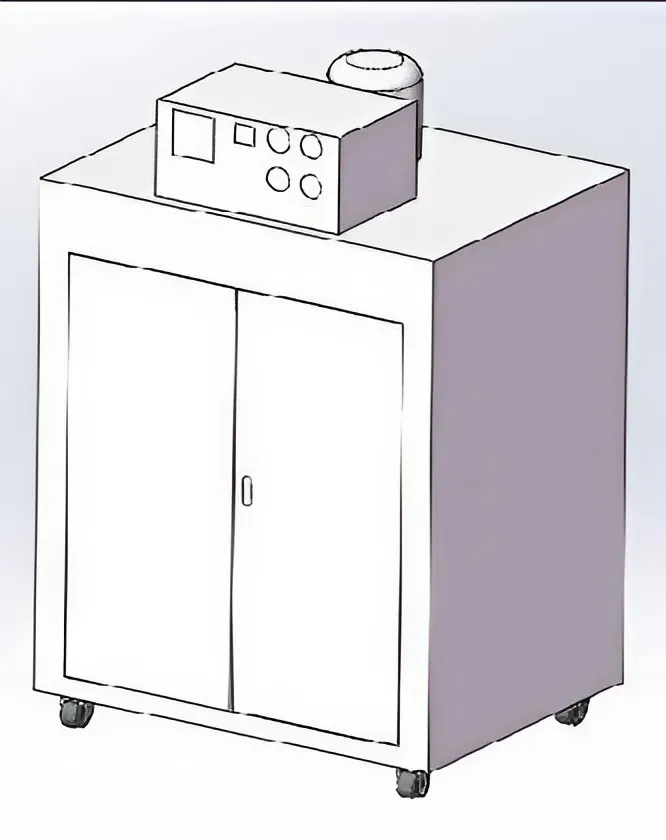

Thiết bị trong hình là Curing Box (Tủ sấy gia nhiệt & đóng rắn keo) và được ứng dụng chủ yếu trong các lĩnh vực sau:
Sản xuất pin nhiên liệu Hydro (Hydrogen Fuel Cell)
Đóng rắn keo làm kín cho tấm lưỡng cực (Bipolar Plate) bằng graphite, kim loại hoặc composite.
Gia nhiệt lớp keo silicone/epoxy sau công đoạn dispensing.
Đảm bảo độ kín khí, độ bền cơ học và độ ổn định khi lắp ráp stack.
Cơ khí – chế tạo công nghiệp
Gia nhiệt keo kết cấu trong lắp ráp kim loại và composite.
Sấy lớp phủ chống ăn mòn hoặc lớp sealant kỹ thuật.
Ổn định vật liệu sau khi xử lý keo kỹ thuật.
Ngành điện – điện tử

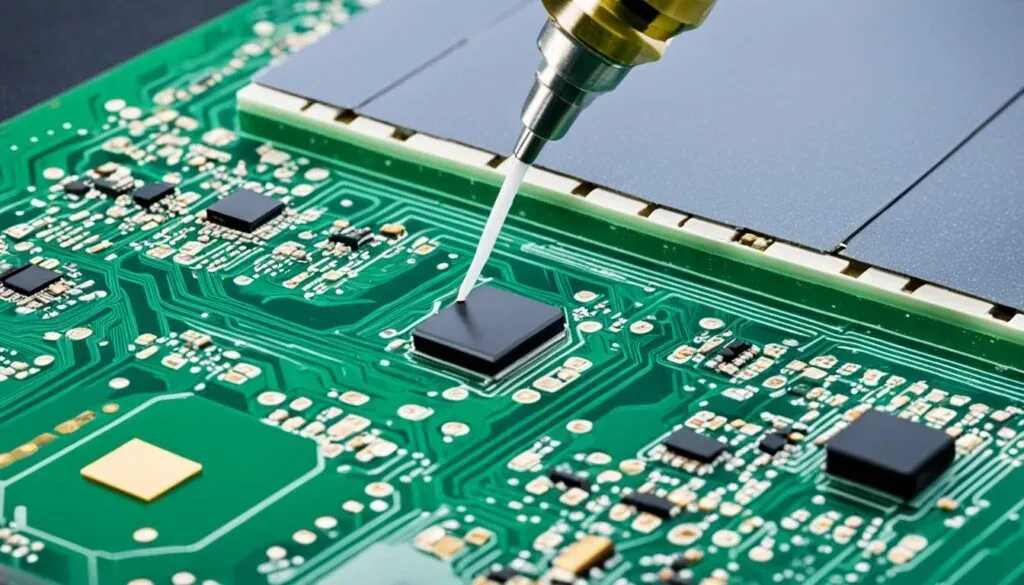

Sấy và đóng rắn keo dán linh kiện, bo mạch PCB.
Gia nhiệt lớp phủ bảo vệ (conformal coating).
Cố định module pin, cảm biến, linh kiện bán dẫn.
Công nghiệp ô tô – năng lượng mới
Đóng rắn keo trong module pin, bộ làm mát, hệ thống lưu trữ năng lượng.
Ứng dụng trong dây chuyền sản xuất hàng loạt yêu cầu kiểm soát nhiệt độ chính xác.
Các quy trình cần kiểm soát nhiệt độ chính xác
Gia nhiệt mẫu thử trong R&D vật liệu.
Sản xuất theo lô (batch processing) với yêu cầu nhiệt đồng đều và ổn định.
Tóm lại, thiết bị này phù hợp cho mọi quy trình gia nhiệt – đóng rắn keo chính xác, đặc biệt trong các ngành công nghệ cao đòi hỏi độ đồng đều nhiệt và kiểm soát chất lượng nghiêm ngặt.
Hệ thống sấy gia nhiệt và đóng rắn keo chính xác (Curing Box) không chỉ là một thiết bị gia nhiệt đơn thuần mà còn là mắt xích quyết định đến độ bền và độ kín của tấm lưỡng cực trong pin nhiên liệu Hydro. Nhờ công nghệ đối lưu khí nóng kết hợp kiểm soát nhiệt độ PID chính xác ±3°C, hệ thống đảm bảo quá trình đóng rắn diễn ra đồng nhất, hạn chế cong vênh và ứng suất nội. Thiết kế đa tầng cùng khả năng gia nhiệt nhanh 12kW giúp tối ưu chu kỳ sản xuất, nâng cao năng suất mà vẫn duy trì chất lượng ổn định. Bên cạnh đó, cấu trúc công nghiệp vững chắc và cơ chế bảo vệ an toàn giúp thiết bị vận hành bền bỉ trong môi trường nhà máy. Với những ưu điểm vượt trội, Curing Box chính là giải pháp gia nhiệt và đóng rắn keo chính xác, góp phần nâng tầm hiệu quả và độ tin cậy cho dây chuyền sản xuất Bipolar Plate hiện đại. Nếu bạn đang quan tâm đến hệ thống sấy gia nhiệt và đóng rắn keo chính xác, hãy liên hệ ngay với AMC để nhận được tư vấn sớm nhất nhé!
