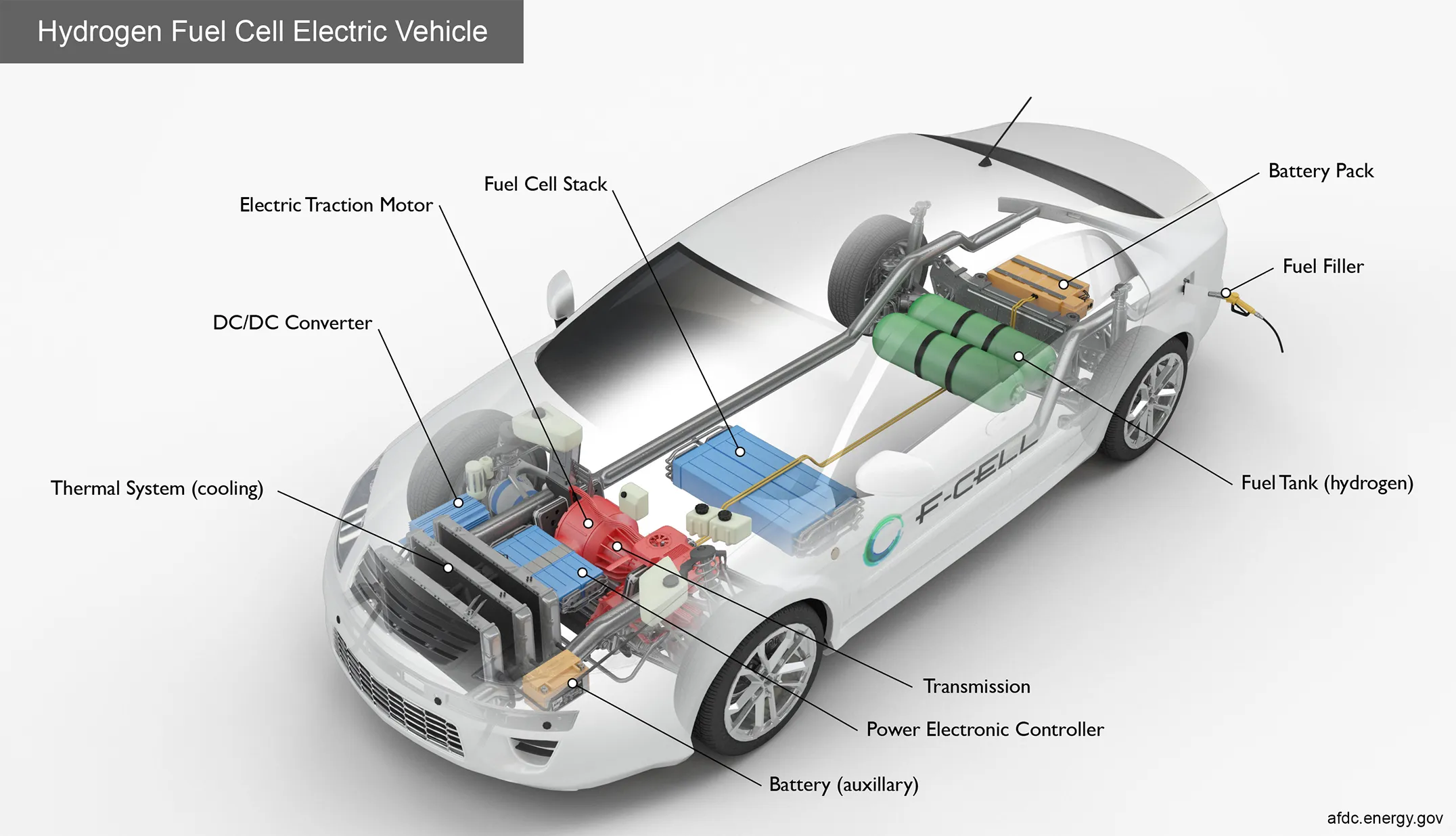

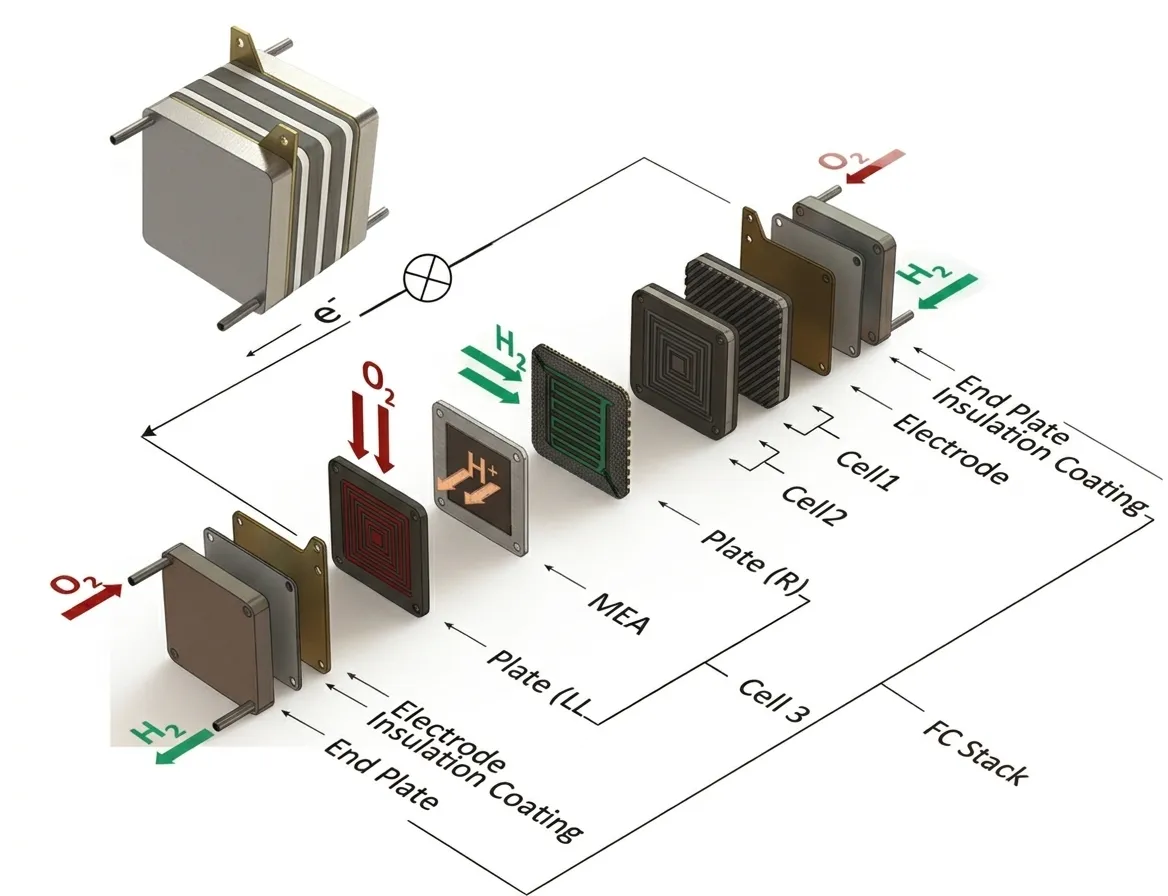

Nếu ngăn xếp (Stack) là "trái tim" thì hệ thống động cơ (Engine System) chính là "cơ thể" hoàn chỉnh của phương tiện chạy bằng Hydro. Việc lắp ráp động cơ đòi hỏi sự phối hợp nhịp nhàng giữa vận chuyển vật nặng, lắp ráp cơ khí chính xác, làm sạch tiêu chuẩn cao và quản lý dữ liệu chặt chẽ.
Dây chuyền lắp ráp và hoàn thiện động cơ pin nhiên liệu là giải pháp nhà máy thông minh (Smart Factory) được thiết kế theo dạng mô-đun hóa. Hệ thống tích hợp toàn bộ các công đoạn: từ Tiền xử lý (Pretreatment), Lắp ráp hệ thống (System assembly) đến Kiểm tra và Bảo trì (Inspection and maintenance), đảm bảo động cơ xuất xưởng đạt hiệu suất và độ tin cậy cao nhất. Bài viết dưới đây, hãy cùng AMC tìm hiểu chi tiết về Dây chuyền lắp ráp động cơ Hydro nhé!
| Kích thước dây chuyền | L16000 x W4500 x H4500mm |
| Điện áp | AC380V, 50/60Hz |
| Áp suất khí | 0.5 - 0.7Mpa |
| Chiều cao thao tác thủ công | 840 - 1270mm |
| Trạm tiêu chuẩn thân dây chuyền | Tiền xử lý + Lắp ráp hệ thống + Kiểm tra và Bảo dưỡng |
| Phương pháp kiểm tra độ kín khí | Phương pháp lưu lượng / Phương pháp chênh lệch áp suất |
| Phương pháp siết (vặn) | Thủ công / Điện |
| Tải trọng khung giàn | 300 - 1000 kg |
| Khả năng chịu tải của sàn | > 1 T/ m² |
| Môi chất nguồn khí | CA/N2 (Khí nén/Nitơ) |
| Nguồn nước | DI (Nước khử ion) |
Quy trình làm việc của Dây chuyền lắp ráp và hoàn thiện động cơ pin nhiên liệu gồm 5 bước:
Bước 1: Làm sạch bằng sóng siêu âm
Bước 2: Nâng hạ chi tiết/linh kiện
Bước 3: Cấp liệu và dỡ liệu thủ công
Bước 4: Lắp ráp thủ công
Bước 5: Kiểm tra đặc tính/hiệu năng

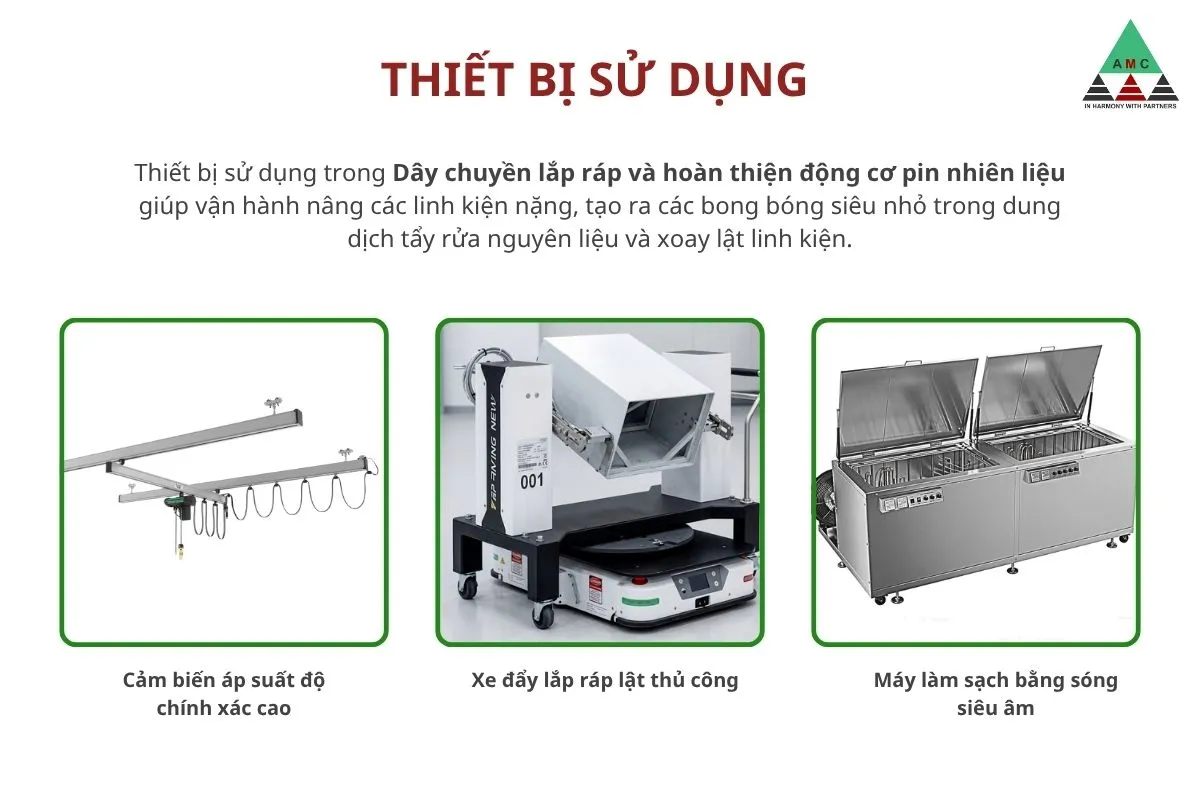

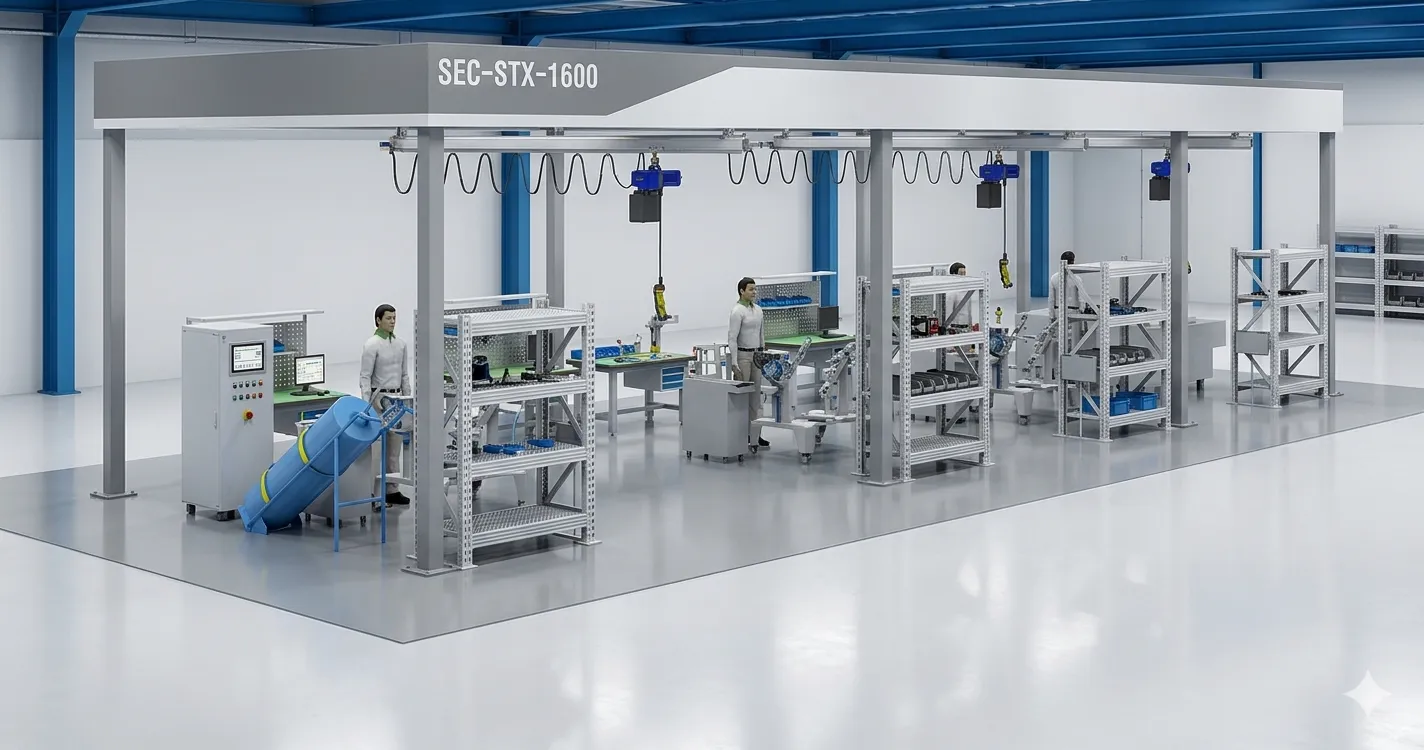

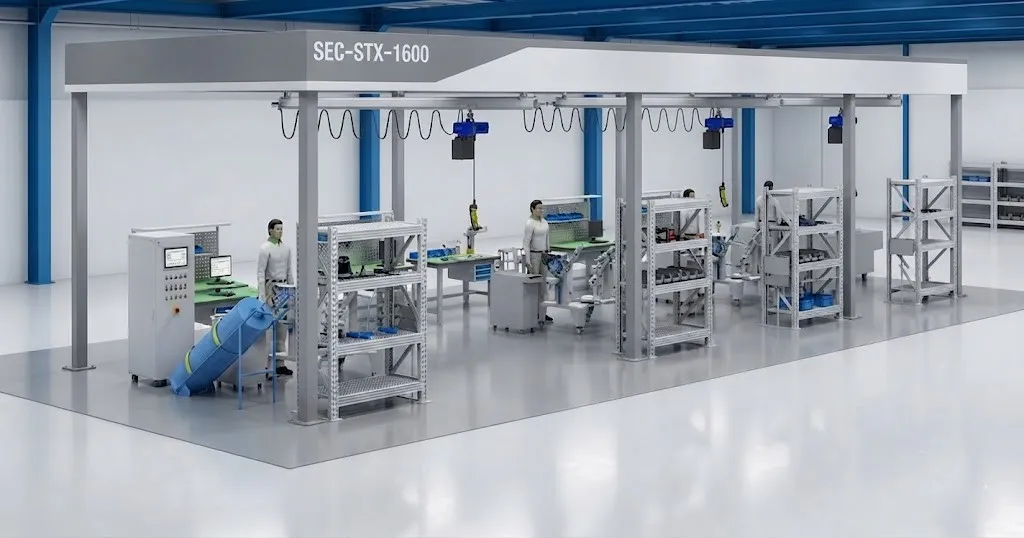

Dây chuyền được xây dựng dựa trên hệ thống giàn treo KBK dạng mô-đun (Modular KBK truss). Thiết kế này tối ưu hóa không gian nhà xưởng, cho phép treo các thiết bị hỗ trợ và công cụ lắp ráp ngay phía trên đầu người công nhân, giúp thao tác trở nên nhẹ nhàng và an toàn.
Trọng tâm của quy trình vận chuyển là các Xe đẩy lắp ráp lật tay (Manual flip assembly trolley).
Tính linh hoạt: Các xe này có kết cấu đồ gá (tooling) có thể điều chỉnh để tương thích với nhiều kích thước động cơ khác nhau.
Khả năng kết nối: Xe được thiết kế để dễ dàng tích hợp vào quy trình lưu thông tự động bằng AGV (Automated Guided Vehicle), tạo nên dòng chảy vật liệu liền mạch từ kho đến dây chuyền lắp ráp.
Trước khi đi vào lắp ráp, các chi tiết quan trọng được xử lý qua thiết bị làm sạch siêu âm (Ultrasonic cleaning equipment). Điều này loại bỏ hoàn toàn bụi bẩn và dầu mỡ, ngăn ngừa nguy cơ nhiễm bẩn xúc tác hoặc tắc nghẽn kênh dẫn khí.
Trong quá trình lắp ráp, độ chặt của từng con ốc quyết định độ kín của hệ thống. Dây chuyền trang bị hệ thống Siết lực thông minh (Intelligent torque electric batch).
Chống sai sót (Poka-yoke): Thiết bị cho phép cài đặt trước thông số momen xoắn (torque) cho từng vị trí lắp ráp. Nếu lực siết chưa đủ hoặc quá lực, hệ thống sẽ báo lỗi ngay lập tức.
Số hóa dữ liệu: Dữ liệu momen xoắn của từng con ốc được tự động tải lên hệ thống quản lý, thay thế hoàn toàn việc ghi chép thủ công.
Sự khác biệt của dây chuyền hiện đại nằm ở khả năng quản lý thông tin.
Hệ thống E-SOP: Thay vì các bản vẽ giấy truyền thống, mỗi trạm làm việc được trang bị màn hình hiển thị Quy trình thao tác chuẩn điện tử (E-SOP). Hệ thống hướng dẫn công nhân từng bước một cách trực quan, giảm thiểu sai sót do con người.
Hệ thống MES cấp dây chuyền: Toàn bộ dữ liệu sản xuất được thu thập và quản lý bởi hệ thống MES (Manufacturing Execution System) tự phát triển. Nhà quản lý có thể theo dõi tiến độ, năng suất và chất lượng theo thời gian thực (Visual management), đồng thời truy xuất nguồn gốc của từng động cơ được sản xuất.
Trước khi rời dây chuyền, động cơ phải trải qua các bài kiểm tra nghiêm ngặt tại Đơn vị phát hiện độ kín khí và cách điện (Airtightness and insulation detection unit).
Kiểm tra rò rỉ khí (sử dụng phương pháp lưu lượng hoặc chênh áp).
Kiểm tra an toàn điện (cách điện cao áp) để đảm bảo an toàn tuyệt đối khi lắp lên xe. Ngoài ra, dây chuyền còn có mô-đun kiểm tra lại thành phẩm (Finished product re-inspection) để đảm bảo không có lỗi ngoại quan nào bị bỏ sót.
Dây chuyền lắp ráp và hoàn thiện động cơ pin nhiên liệu hoạt động dựa trên:
Hệ khung giàn KBK dạng mô-đun: Tối ưu hóa không gian sử dụng, vận hành dễ dàng và thuận tiện, đảm bảo tính an toàn và thẩm mỹ.
Đồ gá của xe đẩy lắp ráp lật linh hoạt và có thể điều chỉnh: Tương thích với nhiều kích cỡ khác nhau, cấu trúc đơn giản và tin cậy, có khả năng thích ứng với hệ thống lưu thông bằng xe tự hành AGV.
Hệ thống MES cấp độ dây chuyền sản xuất: Tự động thu thập thông tin dây chuyền, thực hiện truy xuất nguồn gốc thông tin sản xuất và tạo điều kiện thuận lợi cho việc quản lý sản xuất trực quan.
Hệ thống siết vít thông minh AI: Chống lỗi thông minh, cho phép thiết lập các thông số mô-men xoắn và tự động tải dữ liệu lên hệ thống.
Hệ thống điều hành E-SOP tự phát triển: Phân phối thông minh hướng dẫn vận hành tiêu chuẩn (SOP) cho đa trạm máy.
Dây chuyền lắp ráp và hoàn thiện động cơ pin nhiên liệu kết hợp hoàn hảo giữa hạ tầng cơ khí linh hoạt và nền tảng số hóa hiện đại, giúp thiết lập một tiêu chuẩn mới về hiệu suất và độ chính xác cho ngành năng lượng Hydro. Việc tích hợp chặt chẽ hệ thống MES và E-SOP không chỉ tối ưu hóa quy trình vận hành mà còn đảm bảo khả năng truy xuất nguồn gốc dữ liệu tuyệt đối cho từng sản phẩm. Bên cạnh đó, các giải pháp thông minh như hệ thống siết lực AI và kiểm tra rò rỉ khí nghiêm ngặt giúp loại bỏ hoàn toàn các sai sót chủ quan, khẳng định chất lượng động cơ ở mức cao nhất. Đây không chỉ là một hệ thống sản xuất thuần túy mà còn là minh chứng cho mô hình nhà máy thông minh, sẵn sàng đáp ứng mọi yêu cầu khắt khe về quy mô và công nghệ. Nhờ khả năng mô-đun hóa linh hoạt, dây chuyền chính là đối tác tin cậy giúp các doanh nghiệp bứt phá trong lộ trình chuyển đổi giao thông xanh bền vững. Nếu bạn đang quan tâm đến dây chuyền lắp ráp động cơ Hydro hoặc các sản phẩm máy cấp keo, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
