Trong công nghệ pin nhiên liệu Hydro (PEMFC), việc phân tách tuyệt đối giữa khí Hydro (anode), khí Oxy (cathode) và nước làm mát là yêu cầu bắt buộc. Bất kỳ sự rò rỉ nào, dù là nhỏ nhất (vi mô), cũng có thể dẫn đến hậu quả nghiêm trọng: từ việc sụt giảm hiệu suất chuyển đổi năng lượng, gây ngộ độc xúc tác, cho đến nguy cơ mất an toàn cháy nổ.

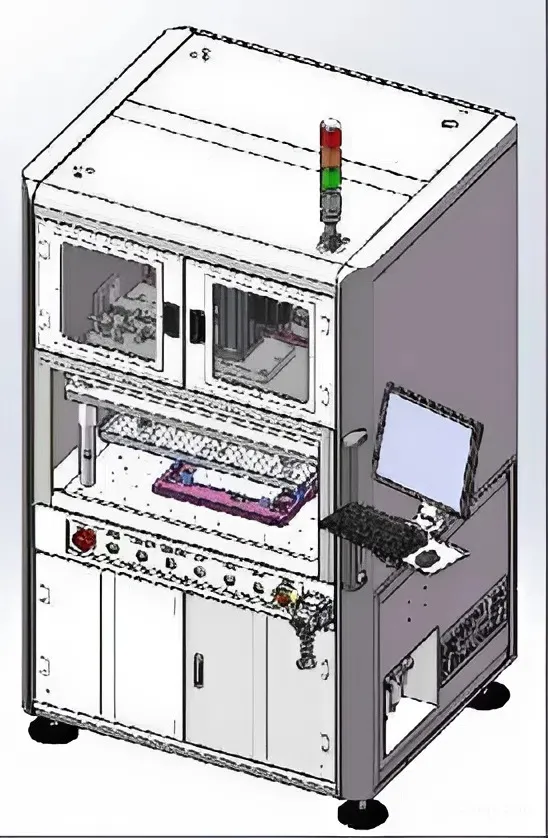

Máy kiểm tra độ kín khí SEC-H500-AT được thiết kế để trở thành chốt chặn kiểm soát chất lượng cuối cùng (End-of-Line testing). Thiết bị chuyên dụng cho việc phát hiện rò rỉ trên tấm lưỡng cực Graphite, tấm kim loại và cả điện cực màng (MEA), đảm bảo sản phẩm xuất xưởng đạt tiêu chuẩn kín khí tuyệt đối. Cùng AMC tìm hiểu quy trình làm việc và đặc điểm nổi bật của hệ thống kiểm tra độ kín khí chính xác cap SEC-H500-AT ở bài viết dưới đây nhé!
| Kích thước máy | L1200 x W1100 x H2000 mm |
| Kích thước vùng làm việc | ≤ 500(X) x 300(Y) x 100(Z) mm |
| Nguồn điện | AC220V, 50/60Hz, 3KW |
| Phạm vi đo áp suất khí | 50 - 200kPa |
| Phạm vi lưu lượng | 2ml/phút hoặc 5ml/phút |
| Thời gian làm việc | 0 ~ 5 phút (có thể điều chỉnh) |
| Lực kẹp tối đa | 3 tấn (Xi lanh điện) |
| Trọng lượng | 800kg |

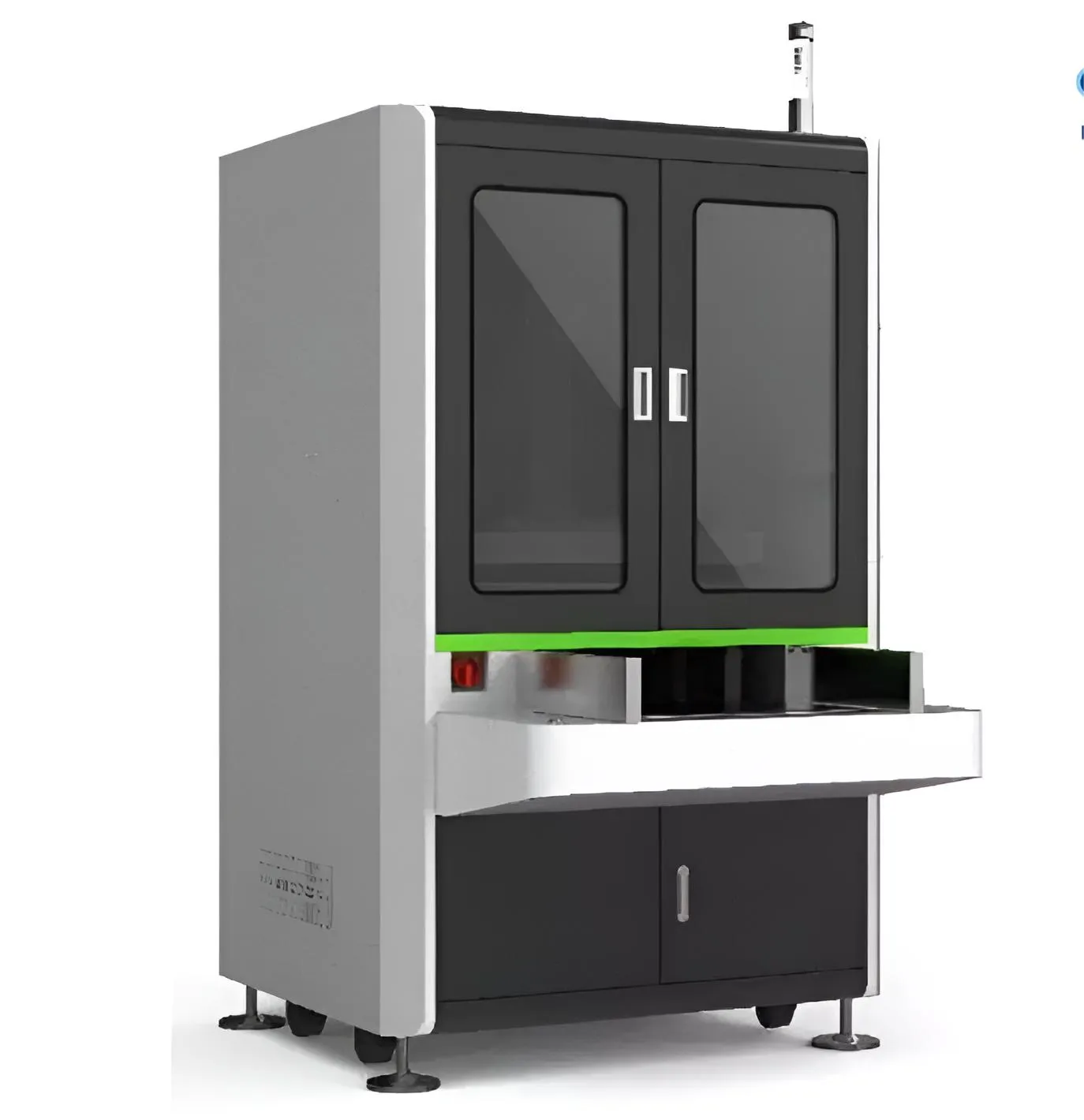

Hệ thống kiểm tra độ kín khí chính xác cao được thực hiện qua 3 công đoạn chính, bao gồm:
Bước 1: Cấp và lấy phôi thủ công (Manual loading and unloading)
Người vận hành sẽ đặt tấm cực hoặc màng điện cực vào đồ gá (fixture) của máy.
Lưu ý: Vì đây là linh kiện nhạy cảm, việc thao tác thủ công thường đi kèm với các yêu cầu về găng tay sạch và chống tĩnh điện.
Bước 2: Quá trình ép lớp (Lamination)
Máy sẽ ép các tấm này xuống với một lực chuẩn xác để đảm bảo các vòng đệm (gasket) được nén đủ chặt, tạo ra một khoang kín hoàn toàn trước khi bơm khí thử nghiệm. Việc dùng Servo giúp lực ép đều, không làm nứt tấm graphite (vốn rất giòn).
Bước 3: Kiểm tra độ kín khí (Air tightness test)
Hệ thống sẽ bơm một lượng khí (thường là không khí sạch hoặc Nitơ) vào bên trong linh kiện đến một áp suất nhất định.
Cảm biến áp suất và lưu lượng kế sẽ theo dõi xem áp suất có bị sụt giảm hay có dòng khí nào rò rỉ ra ngoài không.
Kết quả sẽ được hiển thị ngay trên màn hình là Đạt (OK) hoặc Lỗi (NG).

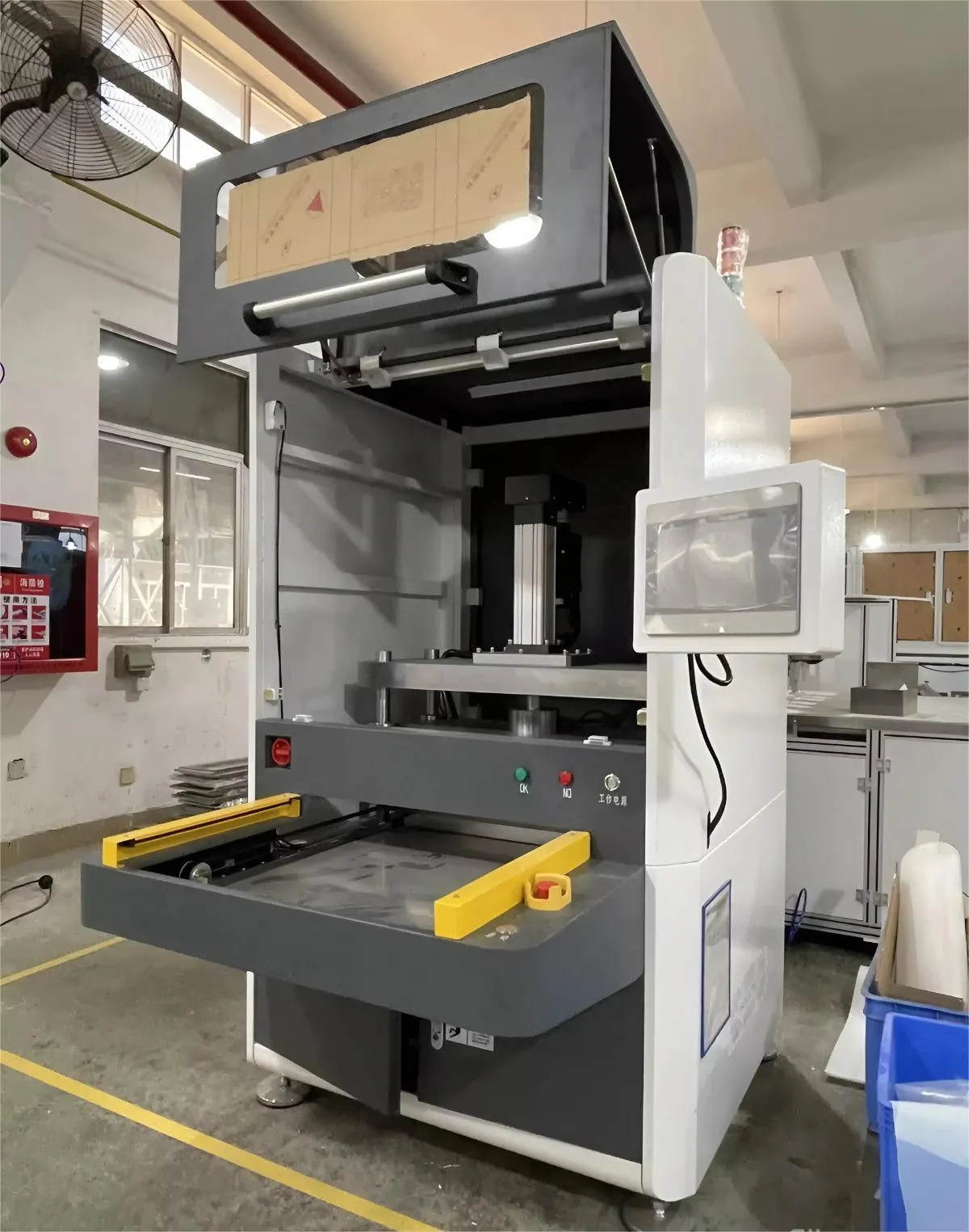

Để phát hiện được những lỗ rò rỉ kích thước hiển vi mà mắt thường không thể thấy, thiết bị sử dụng kết hợp các cảm biến đo lường tiên tiến nhất.
Phương pháp đo: Máy hỗ trợ linh hoạt giữa Phương pháp lưu lượng (Flow method) và Phương pháp giữ áp (Pressure holding method). Điều này cho phép kỹ sư lựa chọn quy trình kiểm tra tối ưu tùy thuộc vào đặc tính vật liệu và yêu cầu về thời gian chu kỳ (Cycle time).

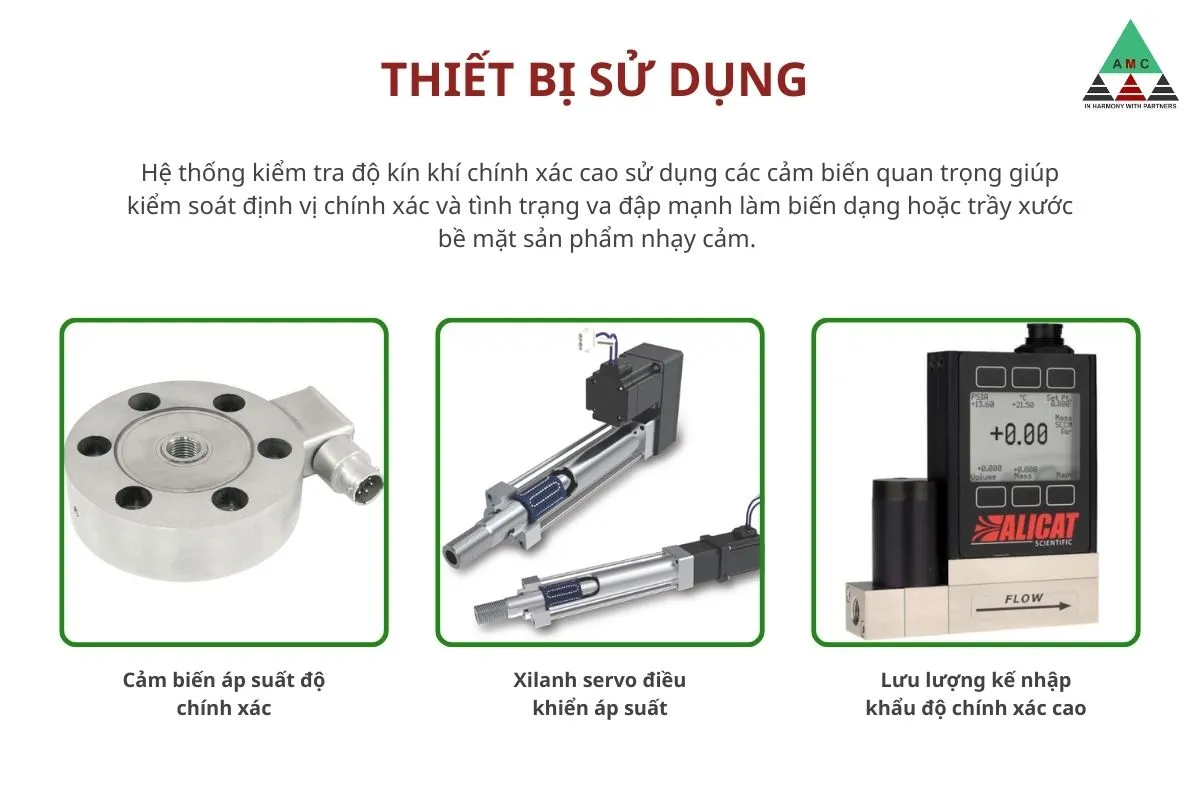

Độ phân giải cực cao: Trái tim của hệ thống là bộ cảm biến lưu lượng nhập khẩu chính xác cao (High-precision imported flowmeter). Với độ phân giải lên tới 0.001mL/phút, máy có thể phát hiện những rò rỉ nhỏ nhất mà các phương pháp thử kín bằng bọt khí truyền thống chắc chắn sẽ bỏ qua.
Môi trường thử nghiệm: Sử dụng khí nén sạch hoặc khí Nitơ (Nitrogen), đảm bảo an toàn tuyệt đối và không gây ô nhiễm cho các kênh dẫn khí nhạy cảm trên tấm cực.
Một thách thức lớn trong kiểm tra rò rỉ là làm sao để niêm phong (seal) các cổng vào/ra của tấm cực để bơm khí thử nghiệm mà không làm biến dạng cấu trúc tấm cực đó do lực kẹp quá lớn.
Model SEC-H500-AT giải quyết bài toán này bằng hệ thống ép Servo (Servo Pressing System) sử dụng xi lanh điện.
Kiểm soát lực chính xác: Thay vì dùng khí nén khó kiểm soát, xi lanh điện cho phép điều chỉnh lực kẹp (Down pressure) chính xác lên đến 3 Tấn (3T).
Chế độ vận hành linh hoạt: Hệ thống điều khiển áp suất hỗ trợ cả hai chế độ: Kiểm soát theo vị trí (Displacement mode) hoặc Kiểm soát theo áp lực (Pressure mode). Tính năng này cực kỳ quan trọng khi kiểm tra các tấm Graphite giòn hoặc tấm điện cực màng mềm, giúp ngăn chặn hiện tượng nứt vỡ sản phẩm ngay trong quá trình kiểm tra.
Thiết bị được tối ưu hóa cho môi trường sản xuất công nghiệp với khả năng vận hành liên tục và ổn định.
Thời gian kiểm tra linh hoạt: Chu trình kiểm tra có thể điều chỉnh từ 0 đến 5 phút, phù hợp cho cả mục đích R&D (nghiên cứu sâu) và sản xuất hàng loạt (cần tốc độ nhanh).
Dải đo rộng: Áp suất khí thử nghiệm có thể cài đặt trong dải 50 ~ 200kPa, mô phỏng chính xác các điều kiện áp suất làm việc thực tế của ngăn xếp pin nhiên liệu trong xe.
Lưu lượng dòng chảy: Hỗ trợ các dải đo 2mL/phút hoặc 5mL/phút, đáp ứng các tiêu chuẩn rò rỉ khắt khe khác nhau của từng hãng xe.

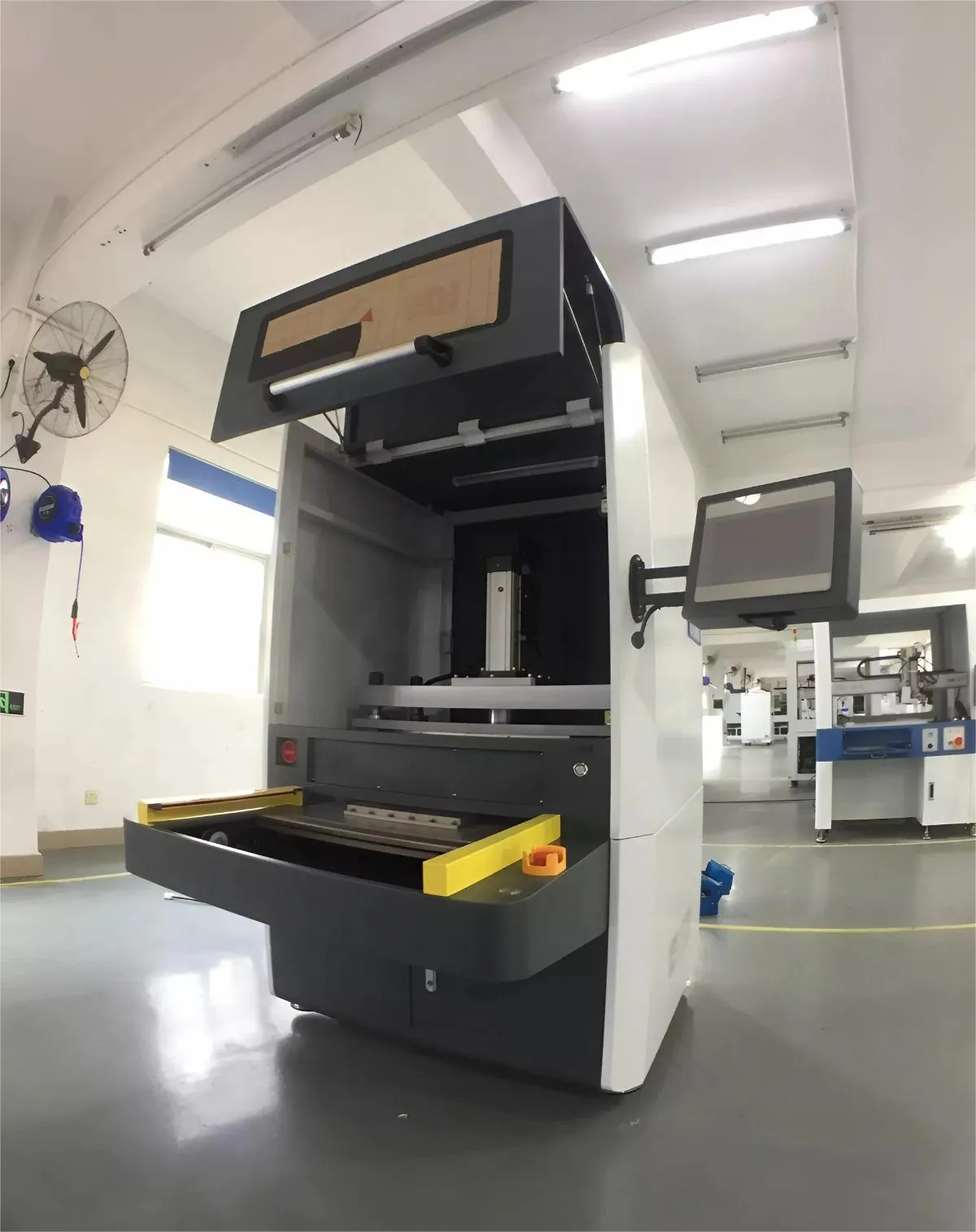

Trong kỷ nguyên sản xuất thông minh, dữ liệu kiểm tra rò rỉ là bằng chứng quan trọng nhất về chất lượng sản phẩm. Hệ thống quản lý thông tin của máy tự động thu thập và lưu trữ toàn bộ thông số: thời gian kiểm tra, áp suất kiểm tra, và lượng rò rỉ thực tế. Thiết bị hoàn toàn tương thích với hệ thống MES, hỗ trợ sao lưu dữ liệu tự động, giúp nhà sản xuất dễ dàng truy xuất nguồn gốc và phân tích biểu đồ chất lượng theo thời gian thực.
Hệ thống kiểm tra độ kín khí chính xác cao SEC-H500-AT không chỉ là một thiết bị đo lường đơn thuần mà còn là giải pháp kiểm soát chất lượng toàn diện, đáp ứng những tiêu chuẩn khắt khe nhất trong ngành năng lượng Hydro. Sự kết hợp giữa công nghệ cảm biến lưu lượng siêu chính xác và cơ chế kẹp Servo thông minh giúp tối ưu hóa khả năng bảo vệ các linh kiện nhạy cảm như tấm cực Graphite và màng điện cực MEA. Bên cạnh đó, khả năng tích hợp dữ liệu 4.0 mạnh mẽ cho phép các nhà sản xuất dễ dàng số hóa quy trình và đảm bảo tính minh bạch tuyệt đối cho từng sản phẩm xuất xưởng. Với SEC-H500-AT, doanh nghiệp có thể hoàn toàn yên tâm về hiệu suất vận hành và độ an toàn cháy nổ của hệ thống pin nhiên liệu trong suốt vòng đời sử dụng. Đây chính là "lá chắn" vững chắc, góp phần thúc đẩy sự phát triển bền vững của ngành công nghệ xe điện chạy bằng Hydro tại Việt Nam và quốc tế. Nếu bạn có nhu cầu quan tâm đến máy cấp keo hoặc các sản phẩm liên quan khác, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé ạ!
