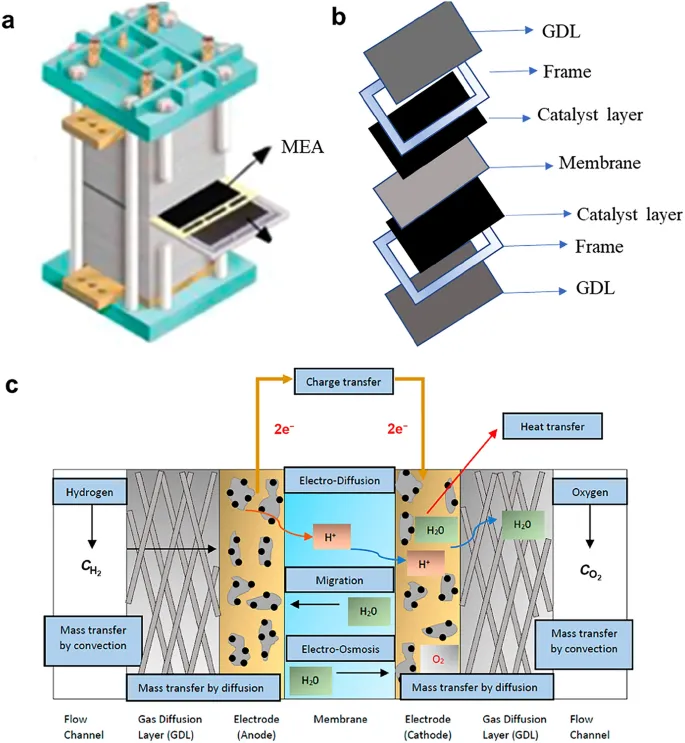

Trong cấu trúc của cụm điện cực màng (MEA - Membrane Electrode Assembly), các thành phần như màng bọc xúc tác (CCM), khung (Frame) và lớp khuếch tán khí (GDL) đều có tính chất vật lý hoàn toàn khác nhau. Có lớp rất dai, có lớp lại xốp và dễ vỡ. Việc sử dụng các máy dập cơ khí truyền thống thường gây ra hiện tượng ba-via, biến dạng mép cắt hoặc làm hỏng cấu trúc vi mô của vật liệu.

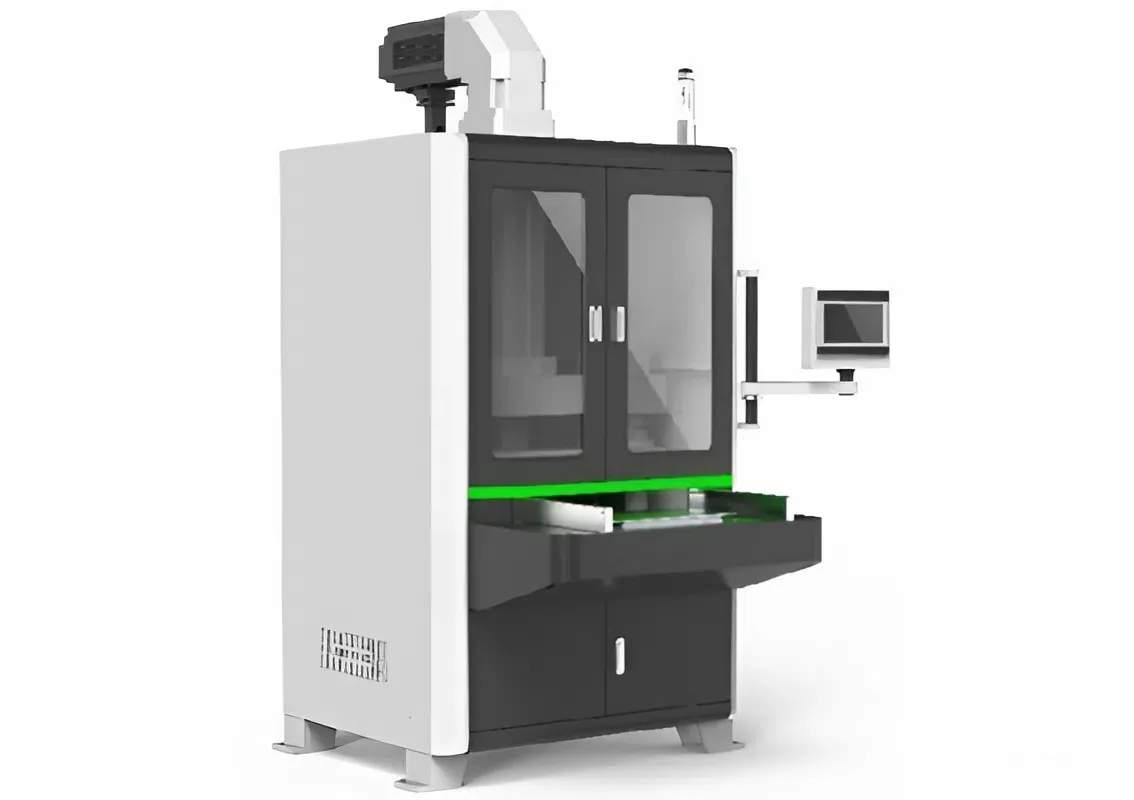

Máy cắt bế vạn năng servo chính xác SEC-H500-BC là giải pháp gia công định hình tiên tiến, sử dụng công nghệ ép Servo để thực hiện các đường cắt chính xác trên đa dạng vật liệu, đảm bảo kích thước biên dạng hoàn hảo cho các công đoạn lắp ghép tiếp theo. Bài viết dưới đây hãy AMC cùng tìm hiểu chi tiết quy trình làm việc và tính năng nổi bật của thiết bị này nhé!
| Model | SEC-H500-BC |
| Kích thước máy | L1200 x W1100 x H2600mm |
| Kích thước vùng làm việc | ≤ 500 x 300 x 0.5 mm |
| Lực cắt định mức | 15 Tấn (Xi lanh điện) |
| Độ chính xác kích thước sau cắt | ≤ ± 0.05 mm |
| Độ lặp lại xi lanh | ≤ ± 0.02 mm |
| Số lượng cắt/lần | 1 - 4 chiếc |
| Tốc độ xi lanh | 0 - 40 mm/giây |
| Hệ thống điều khiển | PLC (Màn hình cảm ứng) |
| Trọng lượng máy | 2300kg |
Máy cắt điện cực màng SEC-H500-BC thực hiện cắt các vật liệu của pin nhiên liệu hydro như 3CCM, khung (frame), GDL, 7CCM và các vật liệu khác qua 2 giai đoạn chính:
Bước 1: Công nhân dùng tay đưa vật liệu thủ công vào để tiến hành thao tác.
Bước 2: Máy tiến hành thao tác cắt.
Bước 3: Công nhân lấy tay đưa vật liệu đã cắt để thực hiện các công đoạn tiếp theo.

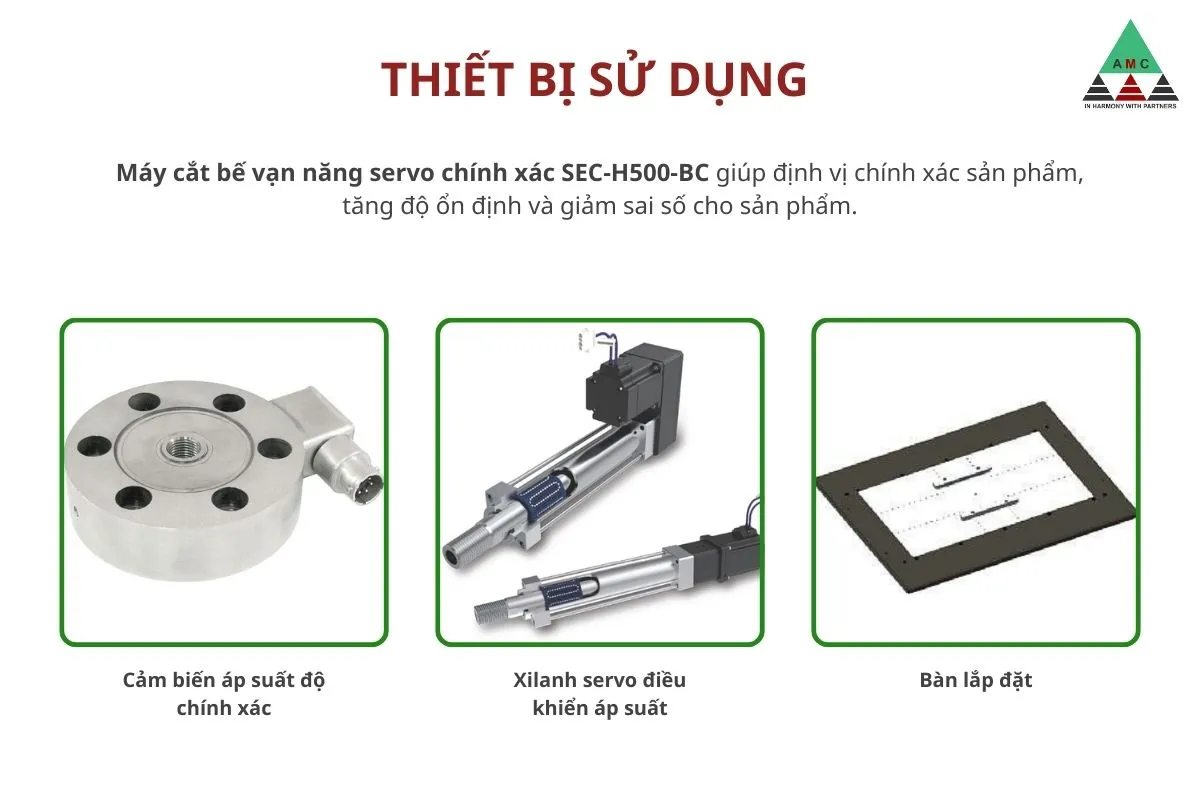

Sự khác biệt lớn nhất của thiết bị này so với máy dập thủy lực hay khí nén nằm ở hệ thống động lực. Máy sử dụng Xi lanh điện (Electric Cylinder) làm nguồn năng lượng chính, cung cấp lực cắt định mức lên tới 15 Tấn (15T).
Công nghệ Servo cho phép kiểm soát đồng thời hai tham số quan trọng:
Kích thước của các tấm điện cực màng ảnh hưởng trực tiếp đến khả năng làm kín và dẫn điện của ngăn xếp pin. SEC-H500-BC đảm bảo độ chính xác kích thước sản phẩm sau khi cắt đạt ngưỡng ≤ ±0.05mm.
Độ lặp lại của xi lanh điện duy trì ở mức ≤ ±0.02mm, đồng nghĩa với việc hàng nghìn sản phẩm cắt ra đều có kích thước đồng nhất như một. Hệ thống khuôn cắt kim loại (Metal cutting dies) được thiết kế tối ưu cho các vật liệu đặc thù của pin nhiên liệu như: 3CCM, Khung đỡ (Frame), GDL và 7CCM.
Thiết bị được thiết kế để tối ưu hóa năng suất cho dây chuyền sản xuất hàng loạt.
Khả năng cắt đa lớp: Tùy thuộc vào độ dày vật liệu và thiết kế khuôn, máy có thể thực hiện cắt từ 1 đến 4 sản phẩm trong một lần dập (Single cutting quantity: 1-4pcs).
Hệ thống băng tải thông minh: Thay vì đưa vật liệu vào vùng nguy hiểm bằng tay, hệ thống băng tải (Conveying system) sẽ tự động đưa bộ khuôn và vật liệu vào vị trí ép và đưa ra ngoài sau khi hoàn tất. Điều này vừa tăng tốc độ thao tác, vừa đảm bảo an toàn tuyệt đối cho người vận hành.
Không chỉ là một máy cắt cơ học, SEC-H500-BC còn là một thiết bị thông minh (IoT). Hệ thống quản lý thông tin tích hợp sẽ ghi lại toàn bộ lịch sử vận hành, bao gồm: vị trí cắt thực tế, lực cắt đã sử dụng và năng suất theo ca.
Dữ liệu này tương thích hoàn toàn với hệ thống MES nhà máy, hỗ trợ tính năng sao lưu một chạm. Việc lưu trữ dữ liệu lực cắt giúp các kỹ sư dự đoán tuổi thọ của khuôn dao và lên kế hoạch bảo trì trước khi lưỡi dao bị mòn, đảm bảo chất lượng vết cắt luôn ở trạng thái tốt nhất.
Máy cắt bế vạn năng servo chính xác SEC-H500-BC sở hữu khả năng kiểm soát chính xác lực cắt và vị trí dao nhờ công nghệ servo, giúp mang lại giải pháp gia công định hình hiệu quả cho các vật liệu đặc thù trong pin nhiên liệu. Thiết bị giúp tạo ra các đường cắt sắc nét, hạn chế tối đa ba-via và biến dạng mép, từ đó đảm bảo độ chính xác kích thước cho các tấm điện cực màng trước khi bước vào công đoạn lắp ráp. Bên cạnh độ chính xác cao, khả năng cắt nhiều sản phẩm trong một lần thao tác cùng hệ thống băng tải hỗ trợ còn giúp nâng cao năng suất và đảm bảo an toàn cho người vận hành. Việc tích hợp hệ thống quản lý dữ liệu và kết nối MES cũng giúp doanh nghiệp kiểm soát chất lượng và tối ưu quy trình sản xuất một cách hiệu quả. Nhờ đó, máy cắt điện cực màng SEC-H500-BC trở thành thiết bị quan trọng trong dây chuyền sản xuất hiện đại của ngành pin nhiên liệu hydrogen. Nếu bạn đang quan tâm đến máy cắt bế vạn năng servo chính xác SEC-H500-BC hoặc các sản phẩm máy cấp keo khác, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
