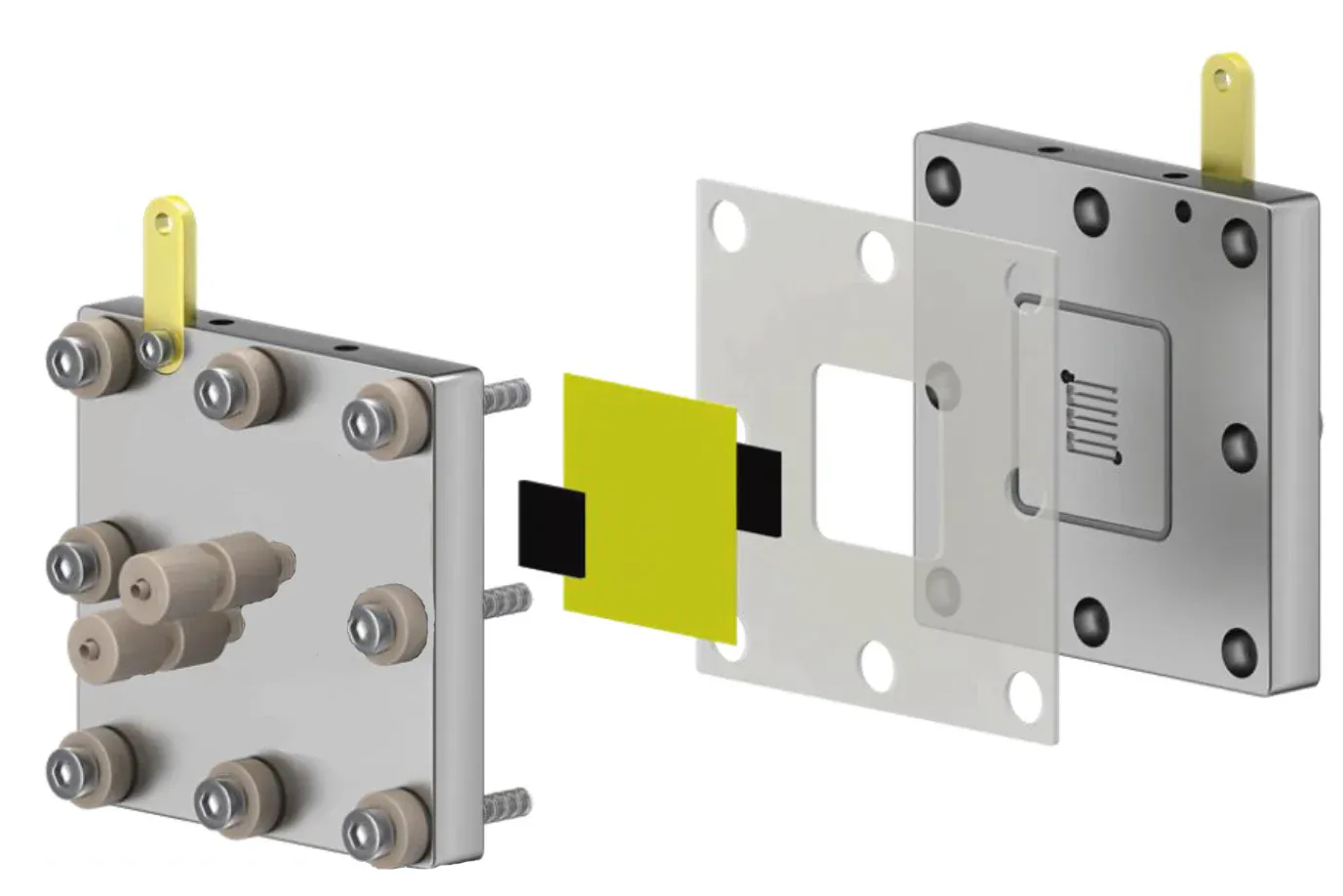

Trong sản xuất cụm điện cực màng 5 lớp (5-layer MEA), cấu trúc điển hình thường bao gồm: Khung (Frame) + Màng bọc xúc tác (3CCM) + Khung. Để liên kết các lớp này lại với nhau, đặc biệt khi sử dụng keo nhạy áp (Pressure-sensitive adhesive) hoặc keo nóng chảy (Hot-melt), kỹ thuật ép phẳng truyền thống đôi khi gặp hạn chế trong việc đẩy hết bọt khí ra ngoài.

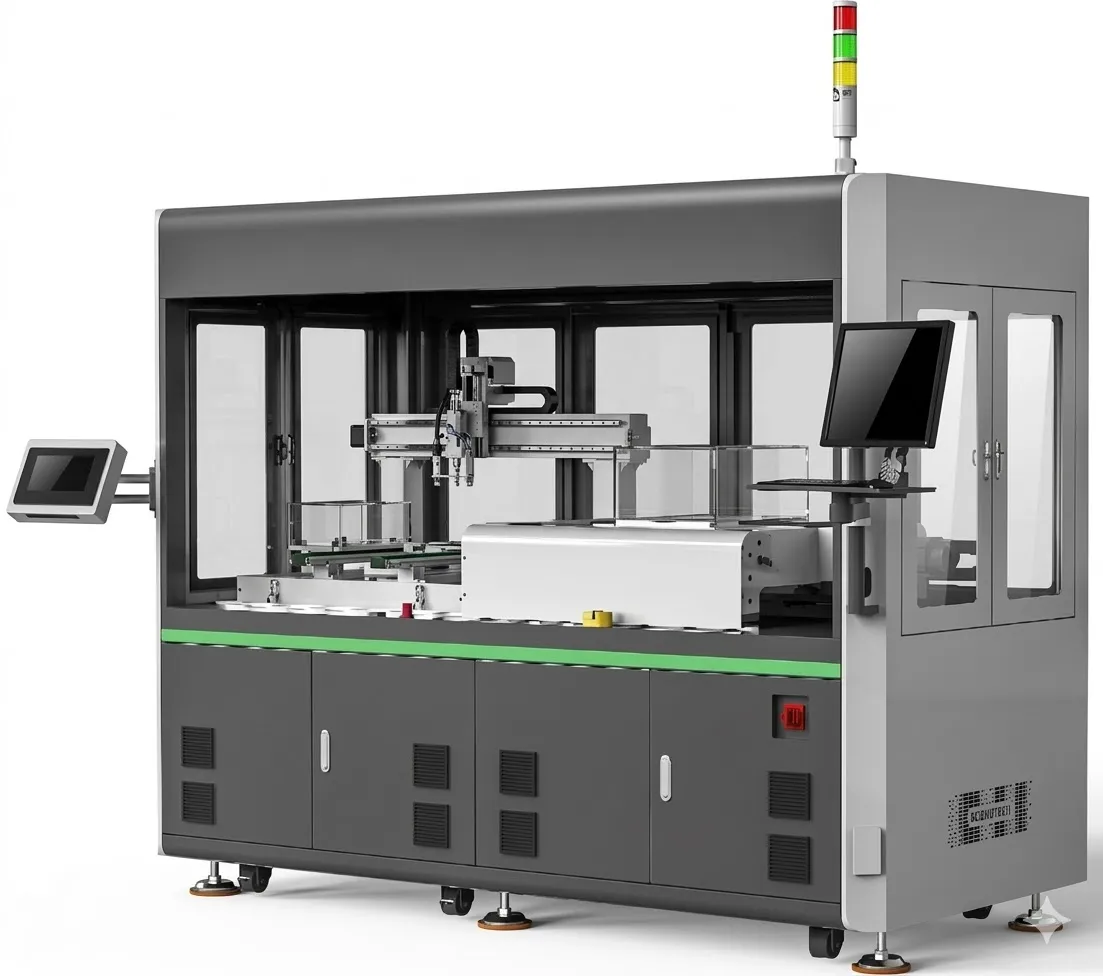

Máy ép cán con lăn 5-trong-1 SEC-H500-MRS áp dụng nguyên lý "tiếp xúc đường" (line contact). Con lăn đi qua bề mặt vật liệu giống như một chiếc xe lu mini, ép chặt từng milimet theo chiều dọc. Phương pháp này giúp loại bỏ triệt để không khí kẹt giữa các lớp, đảm bảo bề mặt sản phẩm sau khi dán phẳng mịn tuyệt đối, không nhăn nheo hay phồng rộp. Cùng AMC tìm hiểu thông tin chi tiết sản phẩm Máy ép cán điện cực màng SEC-H500-MRS ở bài viết dưới đây nhé!
| Model | SEC-H500-MRS |
| Kích thước máy | L2500 x W1200 x H2300 mm |
| Kích thước vùng làm việc | ≤ 500 x 300mm |
| Nguồn điện | AC380V, 50/60Hz, 12kW |
| Độ chính xác lắp ghép | ≤ ± 0.2 mm |
| Lực ép cán | ≤100 Kg (Điều chỉnh được) |
| Hệ thống camera | 20 triệu điểm ảnh (2x2 bộ) |
| Áp suất hút chân không | ≥ -40 KPa |
| Trọng lượng | 1500kg |
Máy ép cán con lăn 5-trong-1 SEC-H500-MRS làm việc qua 4 bước sản xuất pin nhiên liệu hydro dạng tấm (5CCM, sheet-to-sheet) gồm:
Bước 1: Công nhân thực hiện thao tác bằng tay cấp vật liệu thủ công.
Bước 2: Máy tiến hành định vị sản phẩm bằng hệ thống thị giác.
Bước 3: Bệ đỡ tiến hành việc xoay sản phẩm và đưa sản phẩm đến đúng vị trí.
Bước 4: Máy tiến hành lắp ghép/căn chỉnh khớp.
Bước 5: Sau khi máy thao tác xong, công nhân tiến hành dùng tay lấy sản phẩm đã hoàn thành ra ngoài và thực hiện các công đoạn tiếp theo.

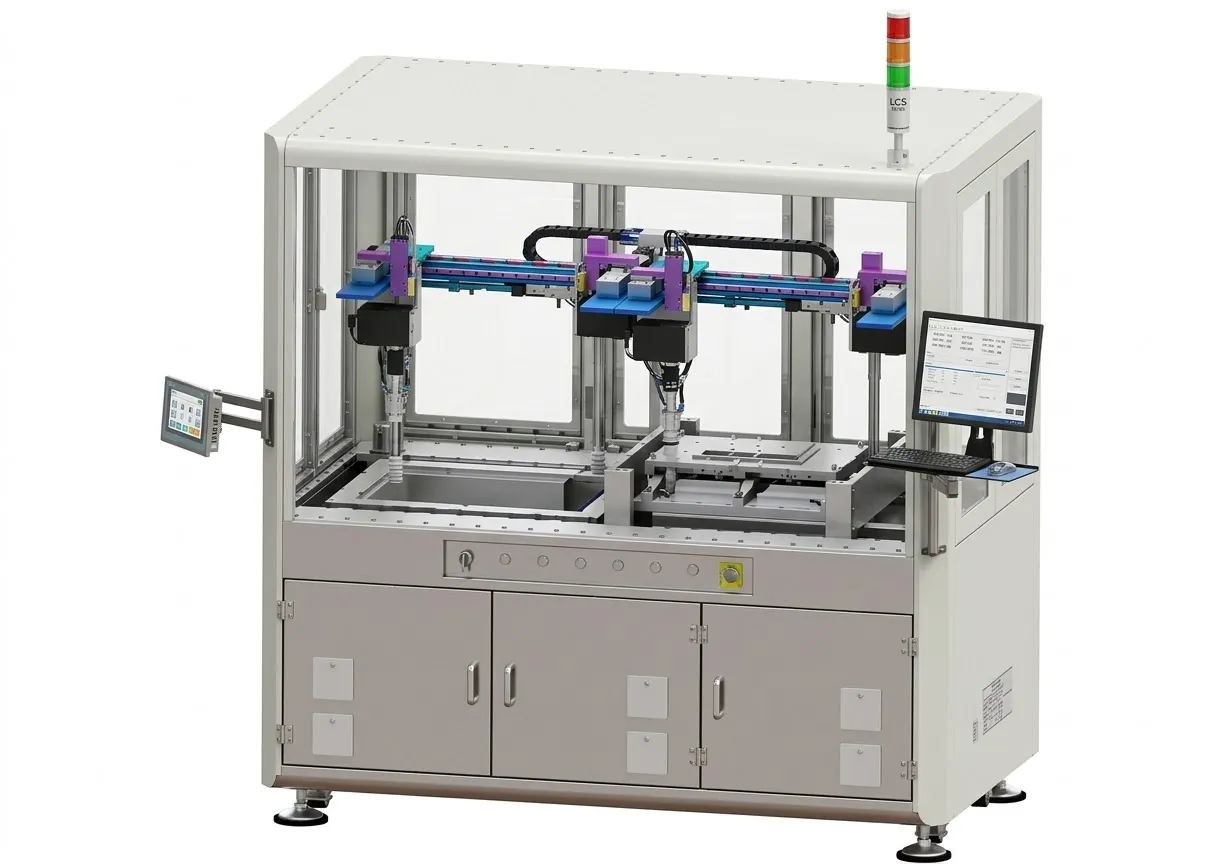

Độ chính xác là linh hồn của thiết bị này. Trước khi hai lớp vật liệu chạm vào nhau, chúng phải được căn chỉnh hoàn hảo. Model SEC-H500-MRS sở hữu hệ thống thị giác (Visual Positioning System) mạnh mẽ bậc nhất trong các dòng máy cùng phân khúc:
Độ phân giải khủng: Sử dụng camera với độ phân giải lên tới 20 triệu điểm ảnh (20MP).
Cơ chế hoạt động: Hệ thống bao gồm 2x2 bộ camera chụp ảnh đồng thời theo đường chéo. Thuật toán máy tính sẽ phân tích hình ảnh, tính toán độ lệch (offset) giữa Khung và màng CCM, sau đó điều khiển robot điều chỉnh vị trí với sai số lắp ghép chỉ ≤ ±0.2mm.
Máy ép cán điện cực màng SEC-H500-MRS vận hành theo quy trình của máy mô phỏng chính xác thao tác lắp ráp phức tạp:
Hút và giữ: Hệ thống hấp thụ chân không (Adsorption system) với áp suất ≥-40KPa giúp giữ chặt khung và màng 3CCM, đảm bảo vật liệu không bị xê dịch dù là nhỏ nhất.
Xoay lật (Rotating): Một hệ thống xoay chuyên dụng sẽ điều khiển khung trên xoay lật mặt, đảm bảo mặt có keo dán hướng xuống dưới, chuẩn bị cho quá trình ghép đôi.
Ép cán (Rolling): Hệ thống con lăn thực hiện quá trình ép với lực cán có thể điều chỉnh linh hoạt ≤100kg. Lực này vừa đủ để kích hoạt keo dính mà không làm tổn hại đến cấu trúc xốp của lớp khuếch tán khí hay màng proton mỏng manh.
Thiết bị được thiết kế để linh hoạt tối đa cho các công thức sản xuất khác nhau (Piece-to-piece production).
Tương thích keo: Máy xử lý tốt cả khung sử dụng keo nhạy áp (dán nguội) và keo nóng chảy (dán nhiệt).
Hệ thống gia nhiệt: Đối với các ứng dụng cần nhiệt, máy cung cấp tùy chọn Hệ thống gia nhiệt con lăn (Press roller heating) và Gia nhiệt bàn máy (Platform heating). Sự kết hợp giữa nhiệt và áp lực lăn giúp tăng cường độ bám dính cho các vật liệu khó liên kết.
Tương tự như các thiết bị hiện đại khác trong hệ sinh thái, SEC-H500-MRS không bỏ sót bất kỳ dữ liệu nào. Hệ thống quản lý thông tin tự động ghi lại tốc độ vận hành, áp lực cán thực tế và sản lượng. Giao diện điều khiển PLC thân thiện, kết hợp khả năng kết nối MES và sao lưu một chạm, giúp nhà quản lý nắm bắt toàn diện hiệu suất dây chuyền và chất lượng từng tấm điện cực xuất xưởng.

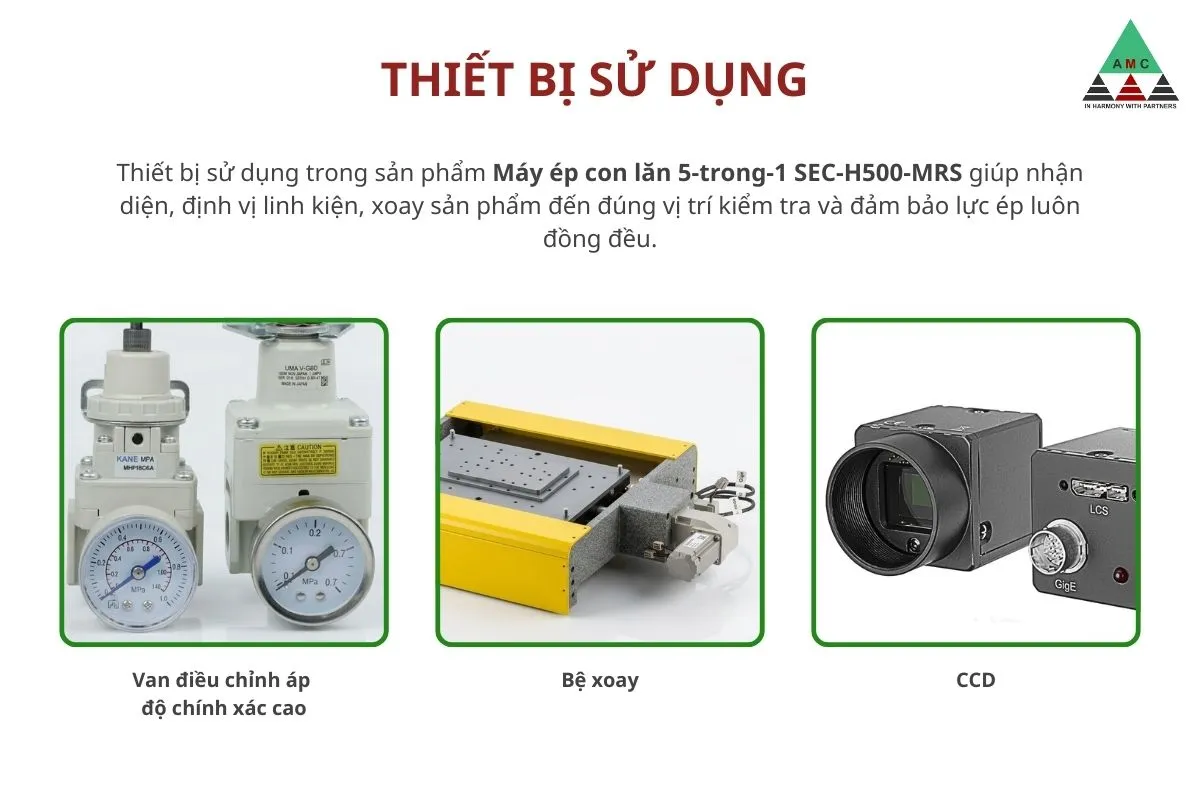

Máy ép cán điện cực màng SEC-H500-MRS bao gồm 5 hệ thống:
Thích hợp cho sản xuất từng miếng (piece-to-piece) 5-trong-1, tương thích với khung sử dụng keo nhạy áp lực hoặc keo nóng chảy.
Hệ thống hấp phụ (hút chân không), khung hấp phụ, 3CCM và định vị ban đầu.
Hệ thống định vị thị giác, camera kép chụp ảnh đồng thời theo đường chéo và tính toán độ lệch cần hiệu chỉnh.
Hệ thống xoay điều khiển khung trên xoay sao cho mặt có keo của khung hướng xuống dưới.
Hệ thống cán thực hiện việc ép cuộn liên kết giữa Khung + 3CCM + Khung.
Hệ thống quản lý thông tin có thể thực hiện truyền và lưu trữ tự động dữ liệu quy trình như: ghi lại tốc độ vận hành, áp suất và năng suất sản xuất. Thiết bị tương thích với hệ thống MES và hỗ trợ sao lưu dữ liệu bằng một phím.
Máy ép cán con lăn 5-trong-1 SEC-H500-MRS sở hữu ưu thế vượt trội về công nghệ, là giải pháp then chốt giúp nâng tầm chất lượng trong quy trình sản xuất cụm điện cực màng MEA. Sự kết hợp hoàn hảo giữa hệ thống thị giác 20 triệu điểm ảnh và cơ chế ép cán "tiếp xúc đường" thông minh giúp loại bỏ triệt để bọt khí, đảm bảo độ phẳng mịn và liên kết tuyệt đối giữa các lớp vật liệu. Thiết bị không chỉ linh hoạt với nhiều loại keo dán và tùy chọn gia nhiệt mà còn sẵn sàng cho kỷ nguyên sản xuất 4.0 thông qua hệ thống quản lý dữ liệu MES hiện đại. Việc ứng dụng SEC-H500-MRS giúp doanh nghiệp tối ưu hóa năng suất, kiểm soát sai số lắp ghép cực thấp và đảm bảo tính đồng nhất cho từng sản phẩm xuất xưởng. Đây chắc chắn là sự đầu tư xứng đáng để hiện thực hóa các tiêu chuẩn khắt khe nhất trong ngành năng lượng mới hiện nay. Nếu bạn đang quan tâm đến Máy ép cán con lăn 5-trong-1 SEC-H500-MRS hoặc các sản phẩm máy cấp keo khác, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
