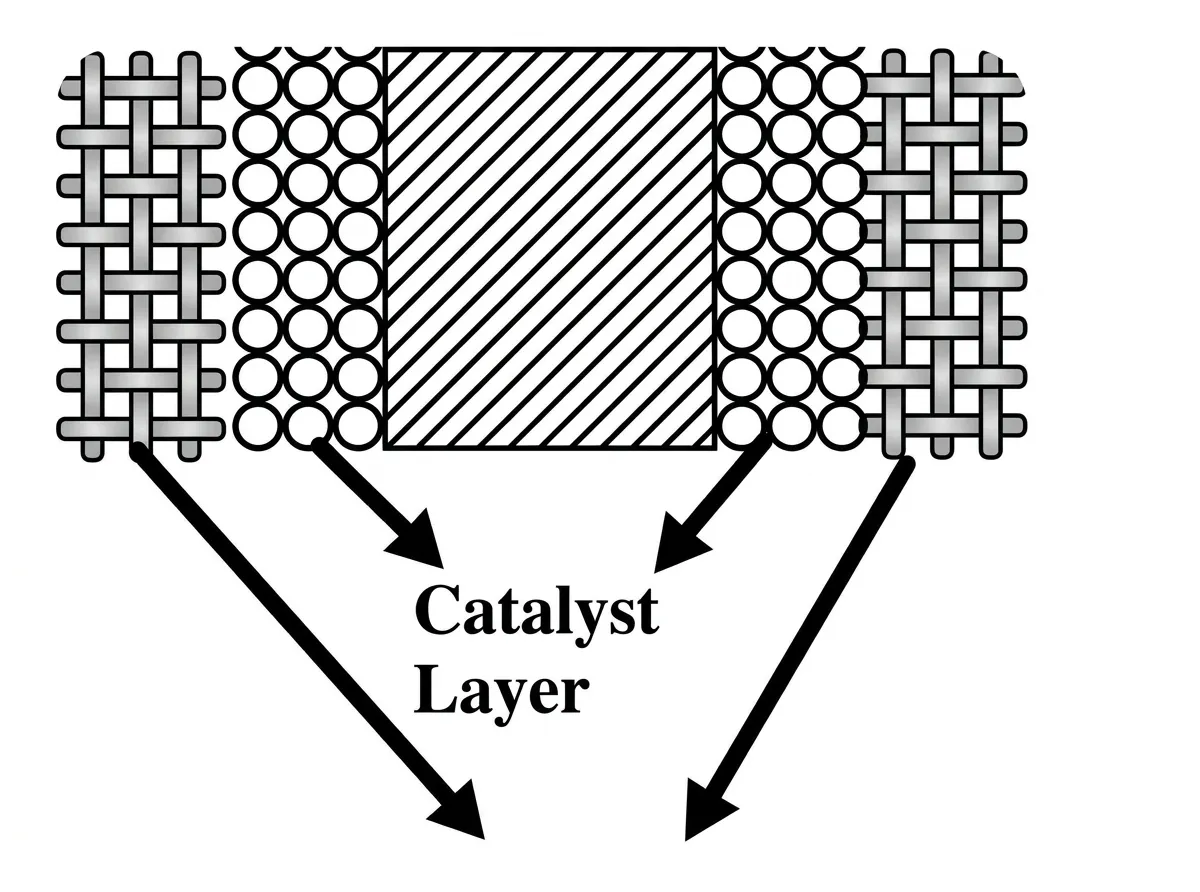

Một ngăn xếp pin nhiên liệu (Fuel Cell Stack) điển hình được cấu thành từ hàng trăm cell đơn (single cells). Mỗi cell bao gồm tấm lưỡng cực, điện cực màng và các gioăng làm kín. Việc xếp chồng (stacking) hàng trăm lớp vật liệu mỏng này đòi hỏi sự chính xác tuyệt đối về vị trí để đảm bảo các kênh dẫn khí/nước thông suốt, đồng thời yêu cầu lực nén cực lớn để đảm bảo độ kín và độ dẫn điện.

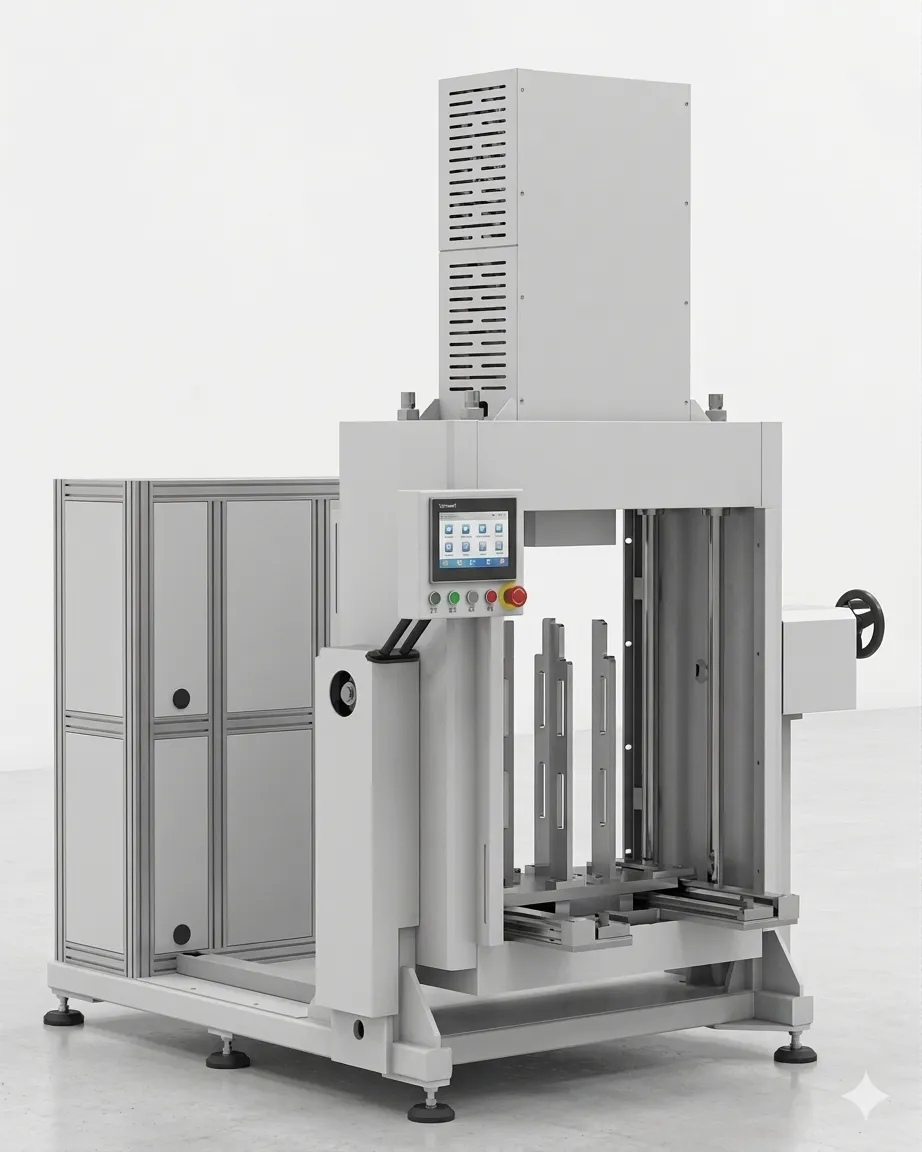

Máy xếp chồng và ép ngăn xếp bán tự động (Semi-automatic stacker) là giải pháp tích hợp "4 trong 1": Lắp ráp ngăn xếp, Vận chuyển, Nén chặt và Khóa cố định. Thiết bị được thiết kế để thay thế các phương pháp lắp ráp thủ công rủi ro cao, mang lại sự ổn định và hiệu suất vượt trội cho các dây chuyền sản xuất động cơ Hydro. Bài viết dưới đây, hãy cùng AMC tìm hiểu về quy trình làm việc và đặc điểm kỹ thuật của máy lắp ráp ngăn xếp pin nhiên liệu nhé!
| Kích thước máy | L2700 × W1900 × H2700 mm |
| Nguồn điện | AC380V, 0.5 - 0.7MPa |
| Góc quay servo | 0 - 30°C |
| Độ song song giữa bàn trên và dưới | ≤ ±0.05mm |
| Môi trường kiểm tra | Không khí sạch hoặc Nitơ |
| Phương pháp kiểm tra độ kín khí | Phương pháp lưu lượng / Phương pháp chênh lệch áp suất |
| Phạm vi áp suất kiểm tra | 0 - 200kPa |
| Thời gian kiểm tra độ kín khí | 10 ~ 30 phút (tùy theo quy trình kiểm tra của khách hàng) |
| Công suất | 1.5kW |
| Trọng lượng | 3000kg |
Máy lắp ráp ngăn xếp pin nhiên liệu làm việc qua 5 công đoạn chính bao gồm:
Bước 1: Công nhân nạp liệu thủ công bằng tay.
Bước 2: Nhấn nút khởi động
Bước 3: Xilanh điện hạ xuống để thực hiện xếp chồng
Bước 4: Hoàn tất xếp chồng, hoàn tất kiểm tra độ kín khí, siết vít thủ công, xilanh điện nâng lên.
Bước 5: Hoàn tất lấy liệu (xuống liệu) thủ công.
Làm sao để đảm bảo hàng trăm tấm kim loại mỏng xếp chồng lên nhau mà không bị lệch? Bí quyết nằm ở cơ chế xoay lật thông minh.
Góc nghiêng tùy chỉnh: Thiết bị sở hữu bàn máy có khả năng xoay servo với góc từ 0 đến 30 độ.
Nguyên lý trọng lực: Khi bàn máy nghiêng, trọng lực sẽ tự động dồn các tấm vật liệu về phía các thanh dẫn hướng (guide rails). Điều này giúp đảm bảo "tính đồng nhất của ngăn xếp" (stack uniformity) một cách tự nhiên mà không cần tác động lực cưỡng bức gây cong vênh mép tấm. Cơ cấu giảm tốc trục vít (Worm gear reducer) giúp quá trình xoay diễn ra êm ái và giữ vị trí chắc chắn.

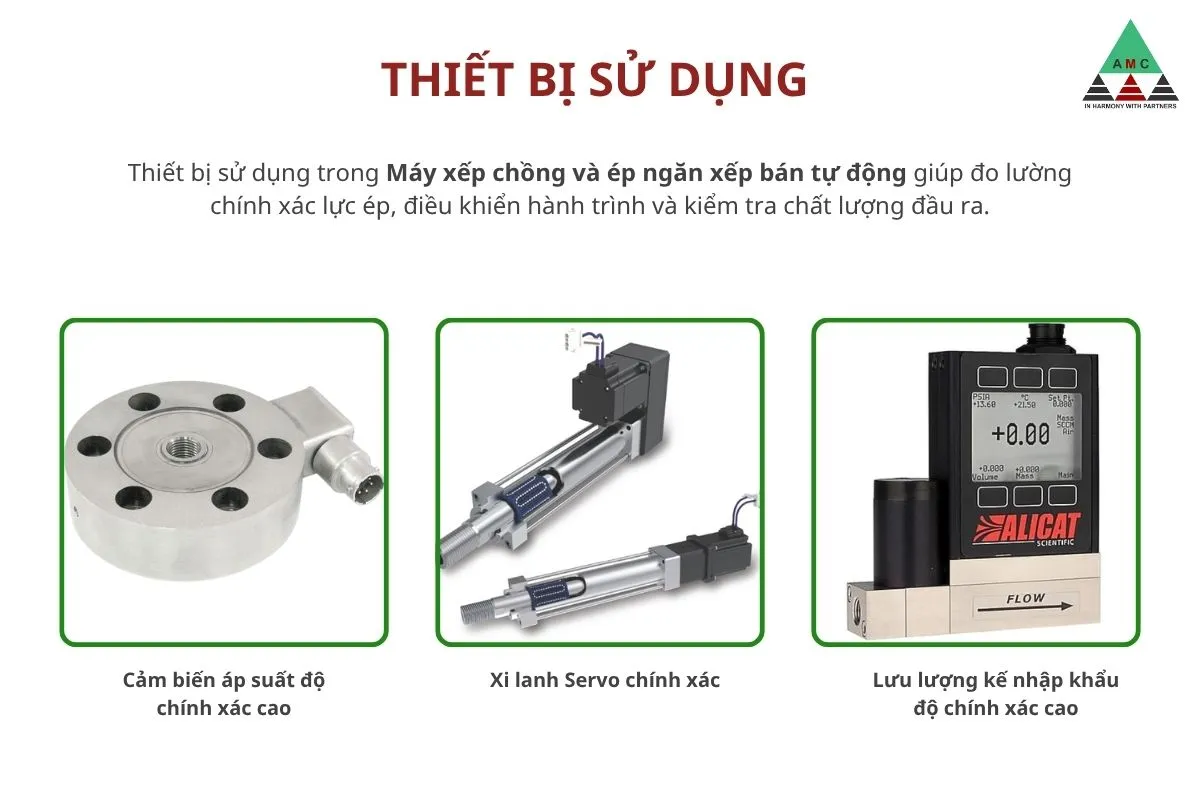

Sau khi xếp chồng, toàn bộ khối pin cần được nén lại (compaction) để đạt độ dày thiết kế. Máy sử dụng xi lanh điện Servo (Servo electric cylinder) làm bộ truyền động chính, thay thế cho hệ thống thủy lực cồng kềnh và kém chính xác. Hệ thống cung cấp hai chế độ điều khiển song song:
Chế độ vị trí (Position mode): Nén ngăn xếp đến chiều cao mục tiêu chính xác.
Chế độ áp lực (Pressure mode): Nén đến khi đạt lực ép quy định (lên tới hàng tấn) và duy trì ổn định. Cảm biến áp suất độ chính xác cao giúp giám sát lực nén theo thời gian thực, đảm bảo không làm vỡ các tấm Graphite giòn hoặc biến dạng quá mức các lớp khuếch tán khí (GDL).

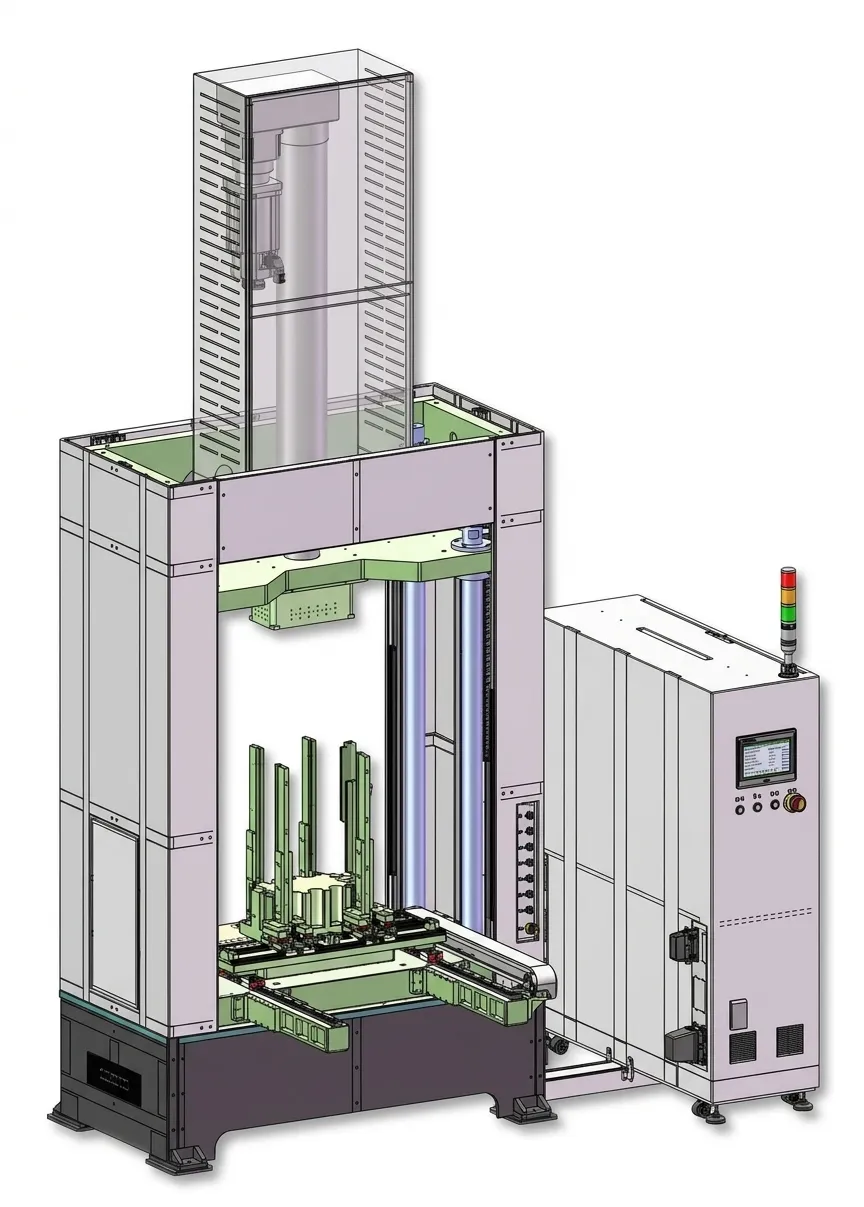

Điểm vượt trội của dòng máy này là khả năng tích hợp Bộ kiểm tra kín khí (Airtight test kit) ngay trên bàn ép. Thay vì phải di chuyển ngăn xếp lỏng lẻo sang máy khác để kiểm tra, thiết bị thực hiện kiểm tra rò rỉ ngay sau khi nén.
Phương pháp đo: Sử dụng phương pháp lưu lượng hoặc chênh lệch áp suất (Flow/differential pressure method) với môi chất là khí sạch hoặc Nitơ.
Chức năng đo: Có thể kiểm tra rò rỉ tổng (Total leakage), rò rỉ chéo giữa 3 khoang (Hydro/Khí/Nước) và rò rỉ nối tiếp. Điều này giúp phát hiện lỗi lắp ráp ngay lập tức, tiết kiệm thời gian và chi phí xử lý sự cố.
Được chế tạo từ thép cường độ cao, khung máy đảm bảo độ cứng vững và ổn định tuyệt đối dưới áp lực nén lớn. Hệ thống quản lý sản xuất ghi lại toàn bộ thông số: lực ép, độ dịch chuyển (chiều cao stack), và kết quả kiểm tra rò rỉ. Dữ liệu này giúp kỹ sư phân tích biểu đồ nén (compression curve), từ đó tối ưu hóa thiết kế ngăn xếp và chất lượng gioăng làm kín.

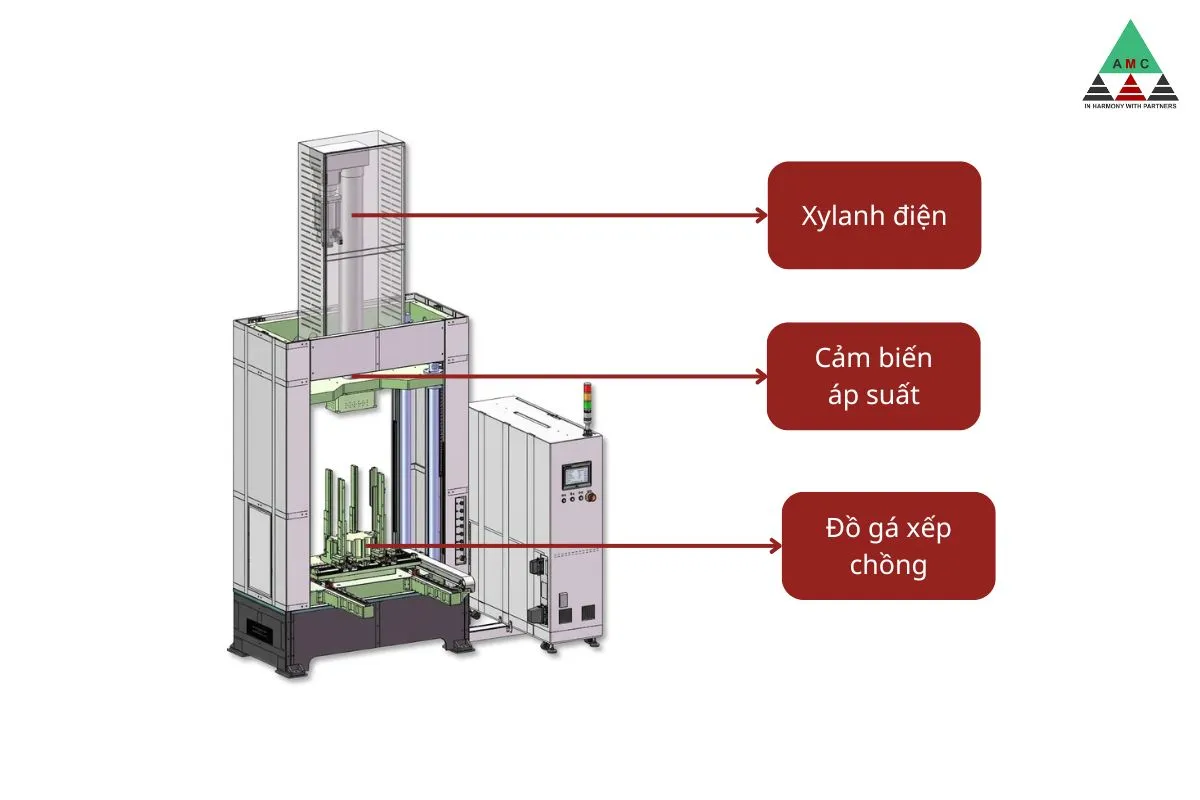

Máy lắp ráp ngăn xếp pin nhiên liệu là thiết bị hoạt động dựa trên các hệ thống điều khiển và cơ chế dẫn hướng. Dưới đây là những điểm nổi bật:
Cơ chế dẫn hướng bốn trụ chính xác: Có khả năng đạt được độ song song cao, với độ chính xác vị trí lặp lại ≤ ±0.02mm.
Lắp ráp và ép chồng pin nhiên liệu: Có khả năng lắp ráp, ép các ngăn xếp pin nhiên liệu (fuel cell stacks) cũng như thực hiện kiểm tra độ kín khí.
Hai chế độ điều khiển: Chế độ áp suất và chế độ dịch chuyển, với khả năng giám sát lực ép và độ dịch chuyển theo thời gian thực.
Bề mặt làm việc linh hoạt: Được gia công với ma trận các lỗ ren (khoảng cách lỗ và kích thước ren có thể tùy chỉnh theo yêu cầu của khách hàng).
Hệ thống lưu trữ dữ liệu lịch sử: Cho phép truy xuất nguồn gốc các thông số kỹ thuật.
Trang bị lưới ánh sáng an toàn: Lắp đặt ở cả phía trước và phía sau máy để tăng cường an toàn vận hành.
Hệ thống điều khiển vòng lặp kín (Closed-loop): Đảm bảo độ chính xác và ổn định cao.
Tiếng ồn thấp và không gây ô nhiễm: Thân thiện với môi trường làm việc.
Máy xếp chồng và ép ngăn xếp bán tự động có sự tích hợp đột phá giữa cơ chế nghiêng trọng lực thông minh và công nghệ ép servo chính xác, giúp giải quyết triệt để những thách thức phức tạp trong việc lắp ráp ngăn xếp pin nhiên liệu. Thiết bị không chỉ đảm bảo tính đồng nhất tuyệt đối cho hàng trăm lớp vật liệu mỏng mà còn tối ưu hóa quy trình kiểm soát chất lượng nhờ hệ thống kiểm tra rò rỉ tức thời (In-line Leak Test). Việc thay thế phương pháp thủ công bằng hệ thống điều khiển vòng lặp kín giúp loại bỏ rủi ro sai lỗi, đồng thời nâng cao hiệu suất và độ bền cho dây chuyền sản xuất động cơ Hydro. Bên cạnh đó, khả năng lưu trữ dữ liệu lịch sử và các tính năng an toàn hiện đại giúp doanh nghiệp dễ dàng truy xuất nguồn gốc và tối ưu hóa thiết kế sản phẩm. Đây chính là giải pháp công nghệ then chốt, mang lại sự ổn định và lợi thế cạnh tranh vượt trội cho các đơn vị tiên phong trong lĩnh vực năng lượng sạch. Nếu bạn đang quan tâm đến Máy xếp chồng và ép ngăn xếp bán tự động hoặc các sản phẩm máy cấp keo khác, hãy liên hệ ngay với AMC để nhận được tư vấn và báo giá sớm nhất nhé!
