Máy phun keo là thiết bị được sử dụng rộng rãi trong các dây chuyền sản xuất hiện đại nhằm định lượng và phân phối keo với độ chính xác cao. So với phương pháp thủ công, máy có khả năng kiểm soát lượng keo, vị trí phun và tốc độ cấp liệu ổn định, giúp tạo ra các điểm keo hoặc đường keo đồng đều trên từng sản phẩm. Nhờ đó, doanh nghiệp có thể giảm hao phí vật liệu, nâng cao chất lượng thành phẩm và tăng hiệu quả sản xuất. Hiện nay, máy phun keo được ứng dụng trong nhiều lĩnh vực như điện tử, ô tô, pin năng lượng, thiết bị y tế, LED, camera module và sản xuất linh kiện chính xác. Tùy theo từng loại vật liệu như keo silicone, epoxy, polyurethane (PU), keo UV hay vật liệu dẫn nhiệt (TIM), thiết bị sẽ được cấu hình với bơm định lượng, van cấp keo và đầu phun phù hợp để đảm bảo hiệu suất tối ưu. Vậy máy phun keo hoạt động như thế nào, cấu tạo gồm những bộ phận gì và một quy trình phun keo công nghiệp tiêu chuẩn diễn ra ra sao? Cùng AMC tìm hiểu chi tiết trong bài viết dưới đây để có cái nhìn đầy đủ trước khi lựa chọn giải pháp phù hợp cho dây chuyền sản xuất.
1. Máy phun keo là gì?

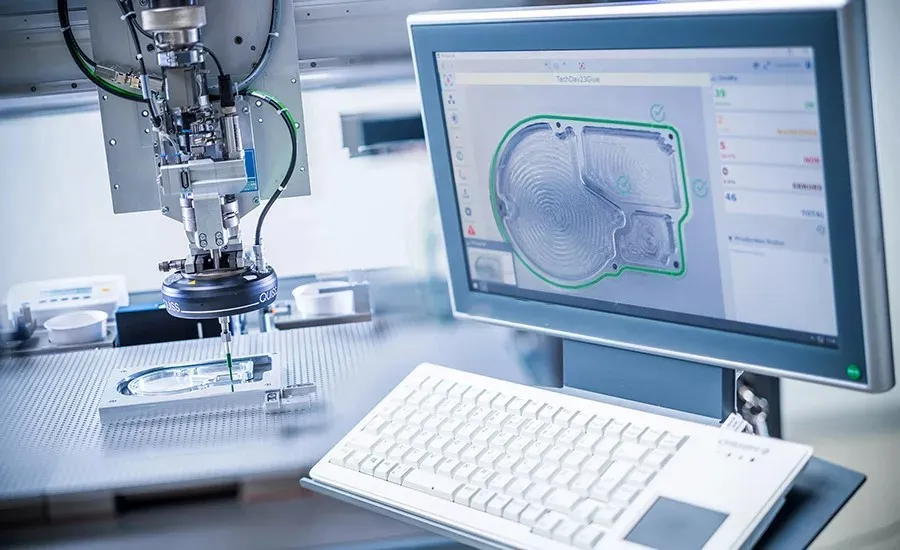

Máy phun keo là thiết bị tự động hoặc bán tự động dùng để định lượng và phân phối chính xác các loại vật liệu như keo, silicone, epoxy, polyurethane, keo UV hoặc vật liệu dẫn nhiệt lên bề mặt sản phẩm theo chương trình đã được cài đặt sẵn. Điểm khác biệt lớn nhất giữa máy phun keo và phương pháp cấp keo thủ công nằm ở khả năng kiểm soát đồng thời nhiều thông số quan trọng như lượng keo, áp suất, thời gian cấp liệu, tốc độ di chuyển của đầu phun và vị trí phun. Điều này giúp mỗi sản phẩm đều nhận được lượng vật liệu gần như giống nhau, hạn chế tình trạng thiếu keo, thừa keo hoặc lệch vị trí trong quá trình sản xuất.
Tùy theo yêu cầu của từng ứng dụng, máy có thể tạo ra nhiều dạng cấp liệu khác nhau như phun điểm (Dot Dispensing), phun đường (Bead Dispensing) hoặc phun phủ bề mặt (Spray Dispensing). Mỗi phương pháp đều được lựa chọn dựa trên đặc tính của vật liệu, hình dạng sản phẩm và yêu cầu về độ chính xác. Nhờ khả năng làm việc ổn định và lặp lại với độ chính xác cao, máy phun keo ngày càng được sử dụng thay thế thao tác thủ công trong các dây chuyền sản xuất công nghiệp, góp phần nâng cao năng suất, giảm tỷ lệ lỗi và đảm bảo chất lượng sản phẩm đồng đều giữa các lô sản xuất.
2. Cấu tạo của máy phun keo công nghiệp
Để hiểu máy phun keo hoạt động như thế nào, trước tiên cần nắm được cấu tạo của thiết bị. Mặc dù mỗi nhà sản xuất có thiết kế và cấu hình riêng, hầu hết các dòng máy phun keo công nghiệp đều bao gồm các bộ phận chính như hệ thống cấp vật liệu, bơm định lượng, van phun, đầu kim, cơ cấu chuyển động và bộ điều khiển. Các bộ phận này phối hợp với nhau để đưa keo từ nơi chứa đến đúng vị trí trên sản phẩm với lưu lượng và tốc độ đã được cài đặt.
Hệ thống chứa và cấp vật liệu: Đây là nơi lưu trữ keo trước khi được đưa vào quá trình định lượng. Tùy theo quy mô sản xuất và loại vật liệu, nguồn cấp có thể là xi lanh (Syringe), cartridge, bình áp lực (Pressure Tank) hoặc thùng chứa dung tích lớn. Đối với các loại keo có độ nhớt cao như silicone, epoxy hoặc vật liệu dẫn nhiệt (TIM), hệ thống chứa thường được thiết kế để duy trì áp suất ổn định, giúp vật liệu được cấp liên tục và hạn chế hiện tượng ngắt quãng trong quá trình phun.
Bơm định lượng: Bơm định lượng là bộ phận tạo áp lực và kiểm soát lượng keo được đưa đến đầu phun. Đây cũng là thành phần quyết định độ chính xác của toàn bộ hệ thống. Tùy theo đặc tính vật liệu, máy có thể sử dụng nhiều loại bơm khác nhau. Chẳng hạn, bơm piston phù hợp với các loại keo có độ nhớt cao và yêu cầu áp suất lớn, trong khi bơm trục vít lệch tâm thường được lựa chọn cho vật liệu cần dòng chảy ổn định và hạn chế tạo bọt khí. Việc lựa chọn đúng loại bơm sẽ giúp đảm bảo lưu lượng cấp liệu chính xác, đồng thời kéo dài tuổi thọ của thiết bị.
Van phun và đầu kim: Sau khi đi qua bơm định lượng, keo sẽ được đưa đến van phun (Dispensing Valve). Bộ phận này có nhiệm vụ kiểm soát thời điểm bắt đầu và kết thúc quá trình cấp keo, từ đó tạo ra điểm keo hoặc đường keo đúng với yêu cầu của chương trình. Gắn phía dưới van là đầu kim (Dispensing Nozzle) – nơi vật liệu được phân phối trực tiếp lên sản phẩm. Kích thước đầu kim sẽ được lựa chọn dựa trên độ nhớt của keo, kích thước đường keo và độ chính xác cần đạt. Nếu đầu kim quá nhỏ, vật liệu có thể bị tắc; ngược lại, đầu kim quá lớn sẽ làm giảm khả năng kiểm soát lượng keo.
Hệ thống chuyển động: Đầu phun được lắp trên hệ thống chuyển động theo các trục X, Y và Z, giúp di chuyển chính xác đến từng vị trí đã lập trình. Đối với các sản phẩm có hình dạng phức tạp, máy có thể được tích hợp thêm trục xoay hoặc robot để mở rộng phạm vi làm việc. Độ chính xác của hệ thống chuyển động ảnh hưởng trực tiếp đến vị trí của điểm keo và đường keo. Vì vậy, đây là một trong những yếu tố quan trọng quyết định chất lượng của sản phẩm sau khi hoàn thiện.
Bộ điều khiển: Bộ điều khiển là trung tâm vận hành của toàn bộ máy phun keo. Người dùng có thể thiết lập các thông số như lượng keo cần cấp, tốc độ di chuyển của đầu phun, thời gian mở van và quỹ đạo phun thông qua phần mềm điều khiển. Khi chương trình được khởi động, bộ điều khiển sẽ đồng bộ hoạt động của bơm, van và hệ thống chuyển động để đảm bảo quá trình phun diễn ra chính xác theo đúng thông số đã cài đặt. Nhờ khả năng tự động hóa này, máy có thể lặp lại cùng một thao tác hàng nghìn lần với độ ổn định cao, đáp ứng yêu cầu của các dây chuyền sản xuất hiện đại.

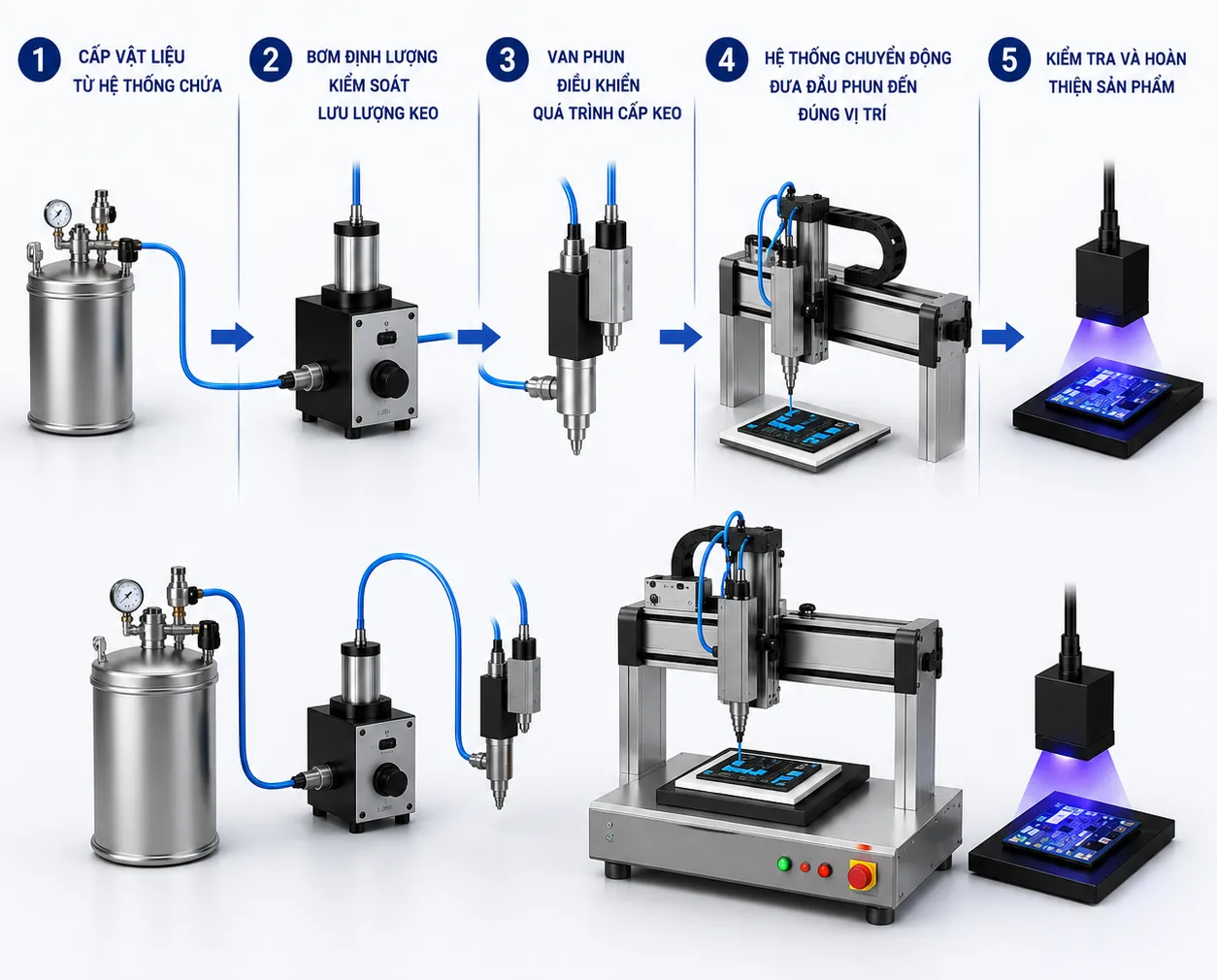

3. Nguyên lý hoạt động của máy phun keo
Về bản chất, máy phun keo hoạt động dựa trên nguyên lý định lượng chính xác lượng vật liệu và đưa đến đúng vị trí trên sản phẩm theo chương trình đã được cài đặt. Trong suốt quá trình vận hành, hệ thống phải đồng thời kiểm soát ba yếu tố quan trọng gồm lưu lượng keo, vị trí phun và thời điểm cấp liệu. Chỉ khi cả ba yếu tố này được phối hợp chính xác, đường keo mới đạt yêu cầu về kích thước, hình dạng và độ đồng đều.
Mặc dù mỗi loại máy có thể sử dụng công nghệ bơm hoặc van khác nhau, quy trình hoạt động cơ bản đều diễn ra theo các bước sau.

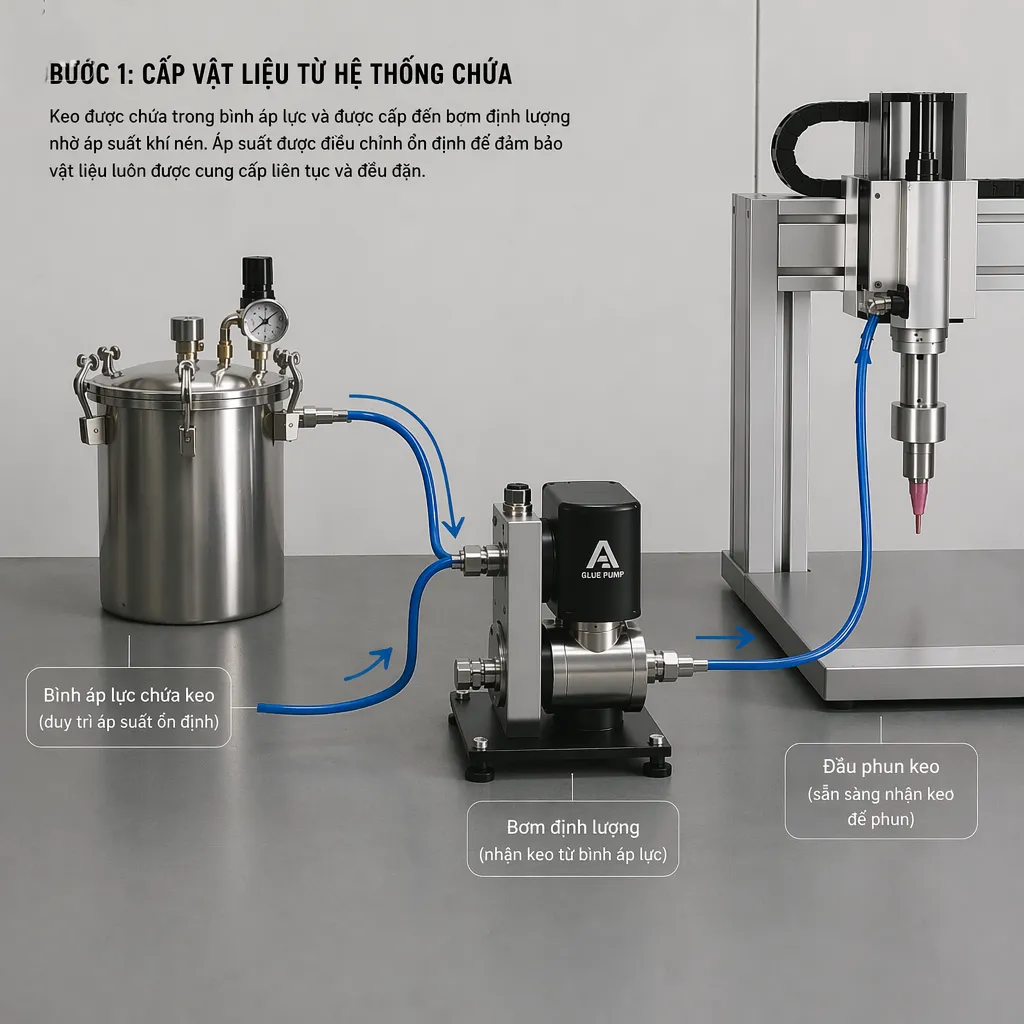

Bước 1: Cấp vật liệu từ hệ thống chứa
Quá trình bắt đầu khi keo được đưa từ bình chứa hoặc thùng áp lực đến bơm định lượng. Tùy theo loại vật liệu và cấu hình của máy, nguồn cấp có thể là xi lanh, cartridge hoặc bình áp lực có dung tích lớn. Ở giai đoạn này, áp suất cấp liệu cần được duy trì ổn định để vật liệu luôn được cung cấp liên tục. Nếu áp suất quá thấp, lượng keo cấp ra sẽ không đủ; ngược lại, áp suất quá cao có thể khiến keo chảy không kiểm soát hoặc gây hiện tượng nhỏ giọt tại đầu phun.

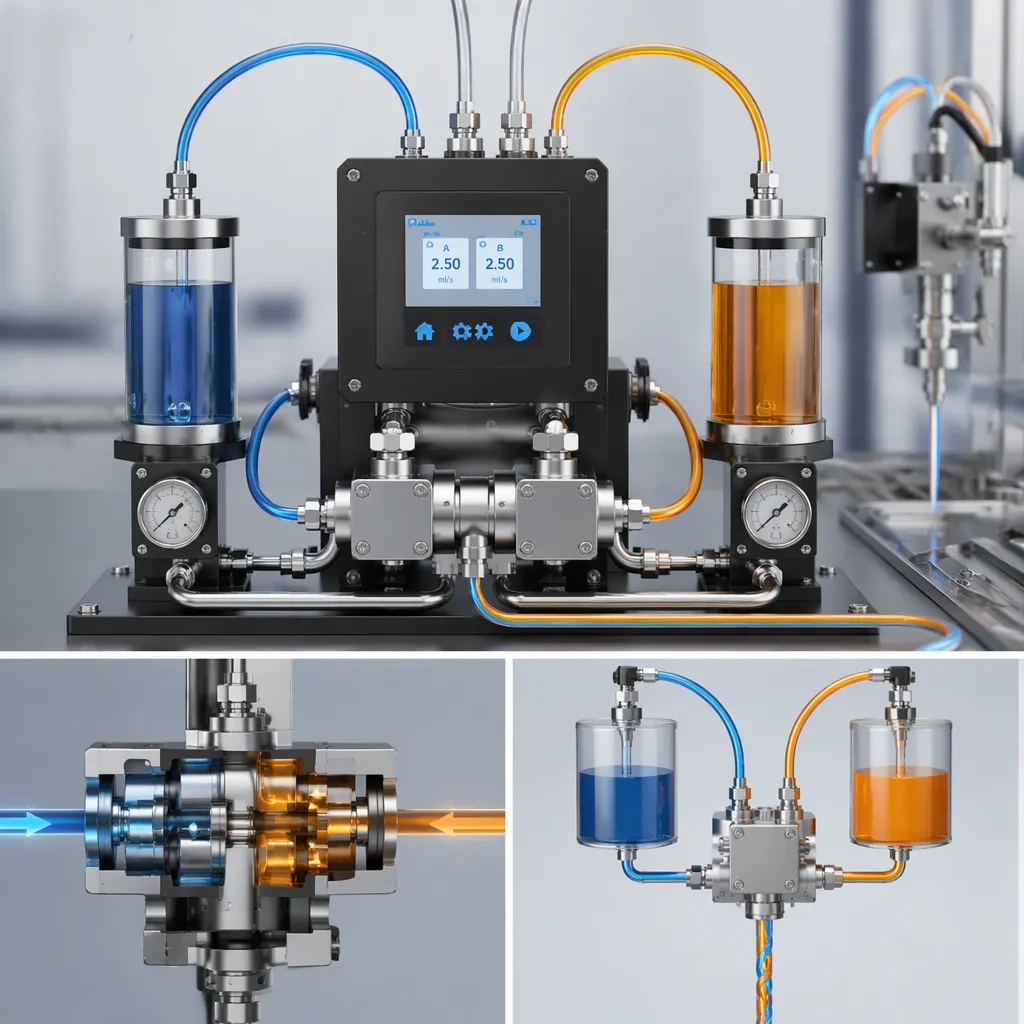

Bước 2: Bơm định lượng kiểm soát lưu lượng keo
Sau khi rời hệ thống chứa, keo được đưa vào bơm định lượng. Đây là công đoạn quyết định lượng vật liệu sẽ được phân phối trong mỗi chu kỳ phun.
Thông qua các thông số đã cài đặt, bơm sẽ kiểm soát chính xác lưu lượng và áp suất của vật liệu trước khi chuyển đến van phun. Đối với các loại keo có độ nhớt cao như silicone hoặc epoxy, bơm cần tạo áp lực ổn định để dòng chảy luôn liên tục và hạn chế dao động lưu lượng. Ở các dòng máy sử dụng keo hai thành phần, hai thành phần A và B sẽ được định lượng riêng theo đúng tỷ lệ yêu cầu trước khi đi vào bộ trộn. Điều này giúp hỗn hợp sau khi trộn đạt chất lượng ổn định và đảm bảo khả năng đóng rắn theo đúng đặc tính của vật liệu.
Bước 3: Van phun điều khiển quá trình cấp keo
Sau khi được định lượng, vật liệu sẽ đi đến van phun. Bộ phận này đóng vai trò như một "cửa điều tiết", quyết định thời điểm bắt đầu và kết thúc quá trình cấp liệu. Khi nhận tín hiệu từ bộ điều khiển, van sẽ mở trong khoảng thời gian đã được lập trình để đưa đúng lượng keo qua đầu kim. Sau đó, van đóng lại ngay lập tức nhằm tránh hiện tượng chảy nhỏ giọt hoặc tạo sợi keo, đặc biệt đối với các vật liệu có độ nhớt thấp.
Thời gian đóng mở van thường chỉ diễn ra trong vài phần nghìn giây nhưng lại ảnh hưởng trực tiếp đến kích thước điểm keo và độ đồng đều của đường keo.
Bước 4: Hệ thống chuyển động đưa đầu phun đến đúng vị trí
Trong khi keo được cấp qua van, hệ thống chuyển động sẽ đồng thời điều khiển đầu phun di chuyển theo quỹ đạo đã được lập trình sẵn.
Đối với những ứng dụng chỉ cần tạo điểm keo, đầu phun sẽ dừng tại từng vị trí trước khi cấp liệu. Nếu cần tạo đường keo liên tục, đầu phun sẽ di chuyển với tốc độ ổn định trong khi van và bơm vẫn duy trì lưu lượng theo đúng thông số đã cài đặt. Sự đồng bộ giữa tốc độ di chuyển và lưu lượng keo là yếu tố quyết định chiều rộng cũng như độ đồng đều của đường keo. Nếu đầu phun di chuyển quá nhanh, lượng keo sẽ không đủ để tạo thành đường liên tục; ngược lại, tốc độ quá chậm có thể làm đường keo dày hơn yêu cầu hoặc gây tràn vật liệu.
Bước 5: Kiểm tra và hoàn thiện sản phẩm
Sau khi quá trình phun hoàn tất, sản phẩm sẽ được chuyển sang công đoạn tiếp theo như đóng rắn tự nhiên, gia nhiệt hoặc chiếu tia UV, tùy theo loại keo sử dụng.
Ở nhiều dây chuyền hiện đại, camera hoặc hệ thống kiểm tra tự động sẽ đánh giá vị trí, chiều rộng và hình dạng của đường keo ngay sau khi phun. Nếu phát hiện thiếu keo, lệch vị trí hoặc lượng keo không đạt yêu cầu, hệ thống sẽ cảnh báo để người vận hành điều chỉnh trước khi tiếp tục sản xuất hàng loạt. Đây là ưu điểm quan trọng giúp thiết bị đáp ứng yêu cầu khắt khe của các ngành sản xuất điện tử, ô tô, pin năng lượng, thiết bị y tế và nhiều lĩnh vực công nghiệp chính xác khác.
4. Quy trình phun keo công nghiệp
Để đảm bảo chất lượng sản phẩm đồng đều và hạn chế lỗi trong quá trình sản xuất, máy phun keo thường được vận hành theo một quy trình tiêu chuẩn. Mặc dù mỗi doanh nghiệp có thể điều chỉnh các bước cho phù hợp với từng sản phẩm hoặc loại vật liệu, quy trình cơ bản thường bao gồm các giai đoạn dưới đây.
Bước 1: Chuẩn bị vật liệu
Trước khi đưa vào sản xuất, keo cần được kiểm tra về chủng loại, hạn sử dụng và điều kiện bảo quản. Đối với một số loại vật liệu có độ nhớt cao hoặc yêu cầu nhiệt độ làm việc ổn định, người vận hành cần làm nóng hoặc khuấy đều vật liệu theo khuyến nghị của nhà sản xuất để đảm bảo khả năng cấp liệu ổn định.
Với keo hai thành phần (AB Glue), hai thành phần A và B phải được cấp đúng tỷ lệ trước khi đưa vào hệ thống trộn. Nếu tỷ lệ pha không chính xác, keo có thể đóng rắn không hoàn toàn, ảnh hưởng trực tiếp đến độ bền của sản phẩm.
Bước 2: Thiết lập thông số vận hành
Sau khi chuẩn bị vật liệu, kỹ thuật viên sẽ thiết lập chương trình phun trên phần mềm điều khiển. Các thông số cần cài đặt bao gồm vị trí phun, quỹ đạo di chuyển, tốc độ của đầu phun, lưu lượng cấp keo, áp suất làm việc và thời gian mở van.
Đối với sản phẩm mới, máy thường được chạy thử trên một số mẫu để kiểm tra lượng keo và vị trí phun trước khi đưa vào sản xuất hàng loạt.
Bước 3: Thực hiện quá trình phun keo
Khi chương trình được khởi động, sản phẩm sẽ được đưa vào vị trí làm việc bằng tay hoặc thông qua băng tải tự động. Hệ thống chuyển động sẽ đưa đầu phun đến đúng tọa độ đã lập trình, trong khi bơm định lượng và van phun phối hợp để cấp chính xác lượng keo theo yêu cầu.
Tùy vào từng ứng dụng, máy có thể tạo điểm keo, đường keo liên tục hoặc phun phủ bề mặt với tốc độ và lưu lượng khác nhau. Toàn bộ quá trình được thực hiện tự động, giúp các sản phẩm có chất lượng đồng đều và giảm sự phụ thuộc vào tay nghề của người vận hành.
Bước 4: Kiểm tra chất lượng sau khi phun
Sau khi hoàn thành, sản phẩm sẽ được kiểm tra nhằm đảm bảo đường keo đạt đúng yêu cầu về vị trí, kích thước và hình dạng. Việc kiểm tra có thể thực hiện bằng mắt thường đối với các sản phẩm đơn giản hoặc sử dụng camera công nghiệp để đánh giá tự động trong các dây chuyền yêu cầu độ chính xác cao. Nếu phát hiện các lỗi như thiếu keo, thừa keo, đường keo bị đứt hoặc lệch vị trí, kỹ thuật viên sẽ điều chỉnh lại thông số trước khi tiếp tục sản xuất.
Bước 5: Vệ sinh và bảo dưỡng thiết bị
Sau mỗi ca làm việc hoặc khi thay đổi loại vật liệu, đầu kim, van phun và đường dẫn keo cần được vệ sinh sạch sẽ để tránh keo khô gây tắc nghẽn. Đồng thời, người vận hành cũng nên kiểm tra tình trạng của bơm, hệ thống khí nén và các bộ phận chuyển động để đảm bảo máy luôn hoạt động ổn định trong những chu kỳ sản xuất tiếp theo. Việc thực hiện đúng quy trình không chỉ giúp duy trì chất lượng đường keo mà còn kéo dài tuổi thọ của thiết bị và giảm đáng kể chi phí bảo trì trong quá trình sử dụng.
5. Ứng dụng của máy phun keo trong sản xuất công nghiệp
Máy phun keo hiện được ứng dụng trong nhiều lĩnh vực nhờ khả năng định lượng chính xác và làm việc ổn định với nhiều loại vật liệu khác nhau.

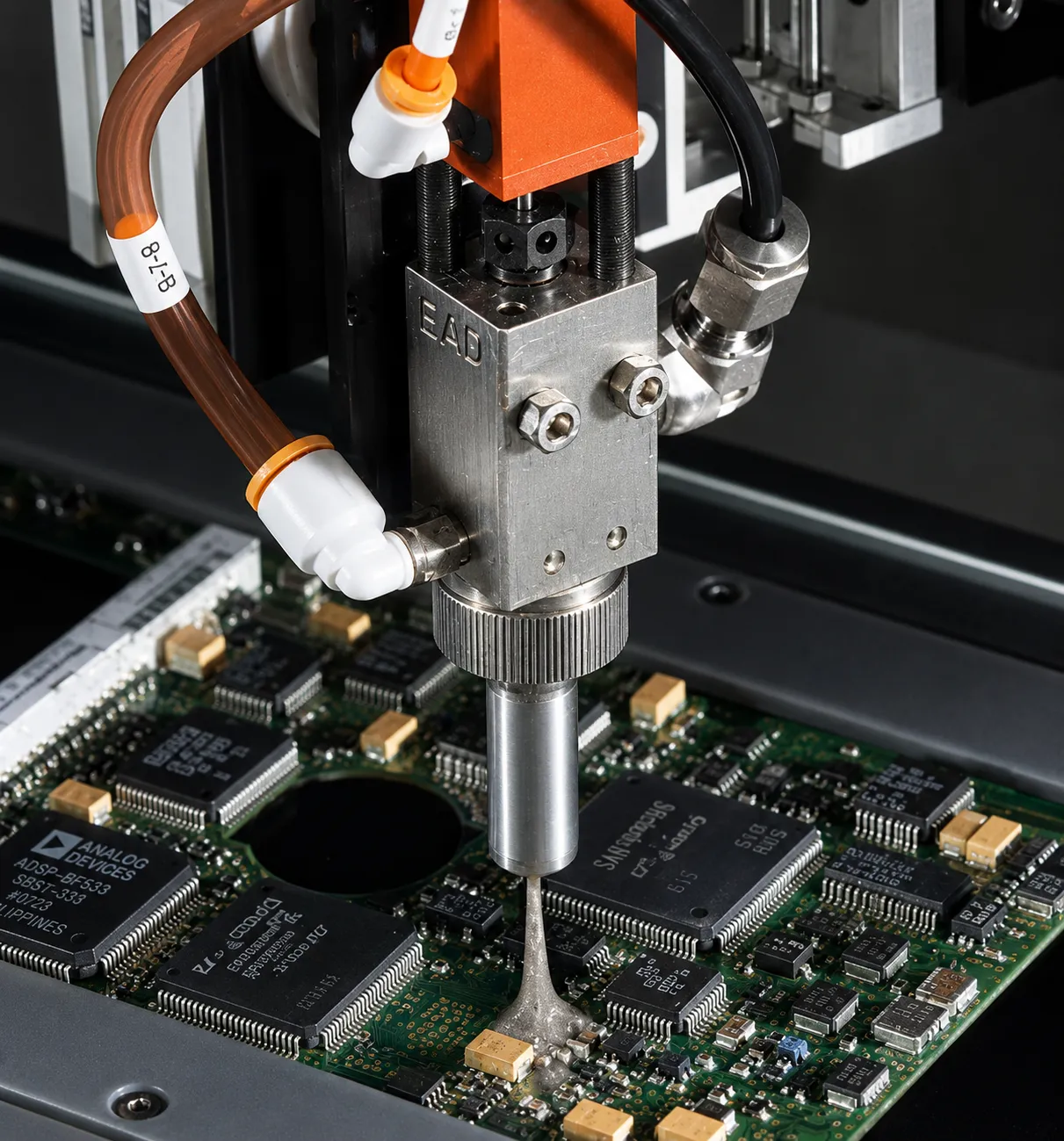

Trong ngành điện tử, thiết bị được sử dụng để cố định linh kiện, phủ bảo vệ bảng mạch (PCB), bơm keo dẫn nhiệt và lắp ráp camera module, giúp nâng cao độ bền cũng như khả năng chống rung, chống ẩm cho sản phẩm.
Đối với ngành ô tô, máy phun keo được dùng để dán kính, bơm keo làm kín, liên kết các chi tiết nhựa và kim loại hoặc cấp vật liệu dẫn nhiệt cho mô-đun pin xe điện. Nhờ khả năng kiểm soát chính xác lượng keo, doanh nghiệp có thể đảm bảo chất lượng mối dán đồng đều và giảm đáng kể lượng vật liệu tiêu hao.
Trong sản xuất thiết bị y tế, LED, pin năng lượng và điện gia dụng, máy phun keo giúp tạo các điểm keo hoặc đường keo có độ chính xác cao, đáp ứng yêu cầu khắt khe về chất lượng và tính ổn định của sản phẩm.
Ngoài ra, với khả năng xử lý nhiều loại vật liệu như silicone, epoxy, polyurethane (PU), keo UV, keo hai thành phần và vật liệu dẫn nhiệt (TIM), máy phun keo có thể được tùy chỉnh để phù hợp với nhiều quy trình sản xuất khác nhau, từ các dây chuyền quy mô nhỏ đến những hệ thống tự động hóa công nghiệp có năng suất lớn.
Máy phun keo là giải pháp quan trọng giúp doanh nghiệp nâng cao độ chính xác trong quá trình định lượng và phân phối vật liệu, đồng thời tối ưu năng suất, giảm hao phí keo và đảm bảo chất lượng sản phẩm đồng đều. Việc hiểu rõ cấu tạo, nguyên lý hoạt động và quy trình phun keo công nghiệp sẽ giúp doanh nghiệp lựa chọn đúng thiết bị, cấu hình phù hợp với từng loại vật liệu và yêu cầu sản xuất thực tế. Bên cạnh đó, việc lựa chọn đúng bơm định lượng, van phun, đầu kim và thông số vận hành cũng đóng vai trò quyết định đến hiệu quả làm việc và tuổi thọ của toàn bộ hệ thống.
